Dane produktu

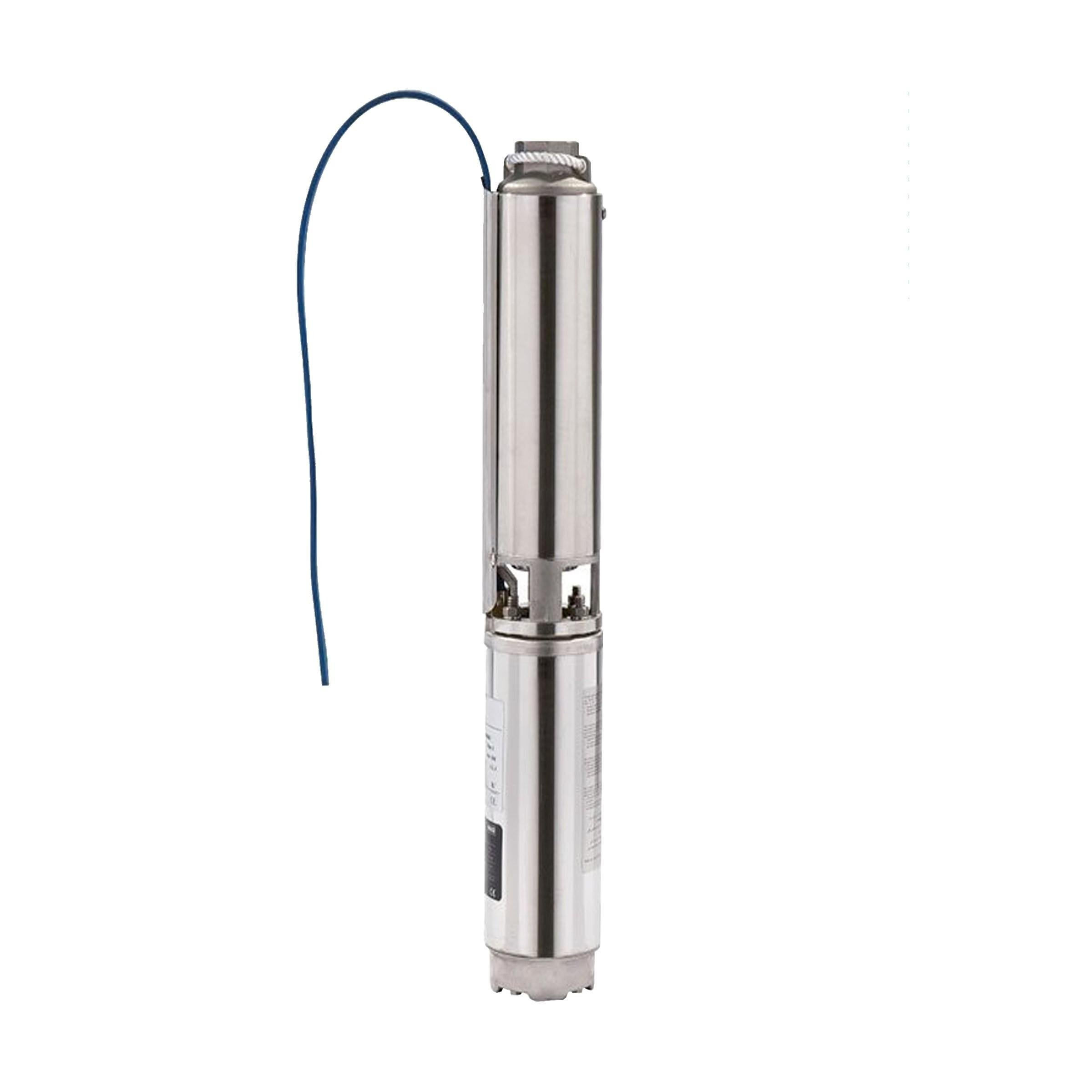

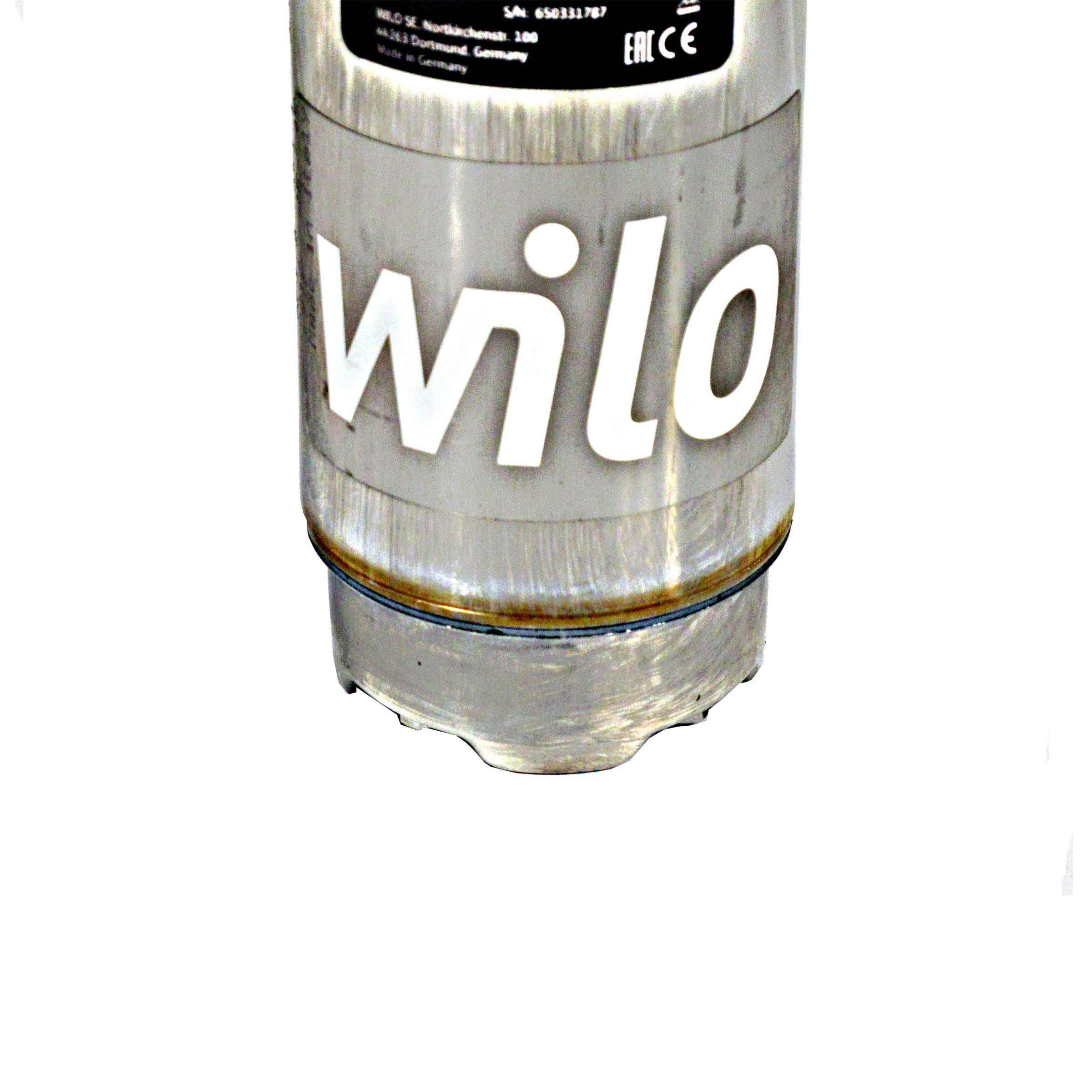

Wilo-Sub TWU to wielostopniowa (wielowirnikowa) pompa głębinowa niemieckiego producenta Wilo, z możliwością montażu w pionie lub w poziomie.
Tylko u nas! Bezpłatny 5-letni pakiet serwisowy Wilo, obejmuje naprawę pompy "od ręki" u Klienta, a w razie konieczności wymianę na nowe urządzenie. Aby dowiedzieć się jakie są szczegółowe warunki otrzymania bezpłatnej, 5-letniej opieki serwisowej przejdź do zakładki Gwarancja.
Zalety pompy
- Części mające kontakt z medium odporne na korozję
- Wbudowany zawór zwrotny
- Zastosowane wirniki pływające pozwalają pompować wodę z niewielką zawartością piasku
Zastosowanie
- Zaopatrzenie w wodę ze studni głębinowych, cystern i innych zbiorników
- Podwyższanie ciśnienia instalacji
- Obniżanie poziomu wody
- Tłoczenie wody bez składników długowłóknistych i ściernych
Ograniczenia
- Minimalny przepływ przy silniku: 0,08 m/s
- Max. zawartość piasku w wodzie: 50 g/m3
- Max. liczba uruchomień: 20/h
Chłodzenie silnika odbywa się poprzez przetłaczane medium. Silnik musi być zawsze zanurzony podczas pracy. Montaż pionowy jest opcjonalnie możliwy z płaszczem chłodzącym (gdy średnica odwiertu lub zbiornika jest zbyt duża w stosunku do średnicy silnika) lub bez niego. Przy montażu poziomym konieczny jest płaszcz chłodzący.
Zestaw wyposażony jest w skrzynkę rozruchową z kondensatorem, wyłącznikiem termicznym i włącznikiem zasilania.
![Napięcie zasilania [V]: 230](/data/include/cms/ikony-projector/230v.png "Napięcie zasilania [V]: 230")
Parametry podstawowe | |
| Najważniejsze cechy: | do montażu w pionie i poziomie |
| Docelowe miejsce pracy: | Studnia głębinowa (odwiert) |

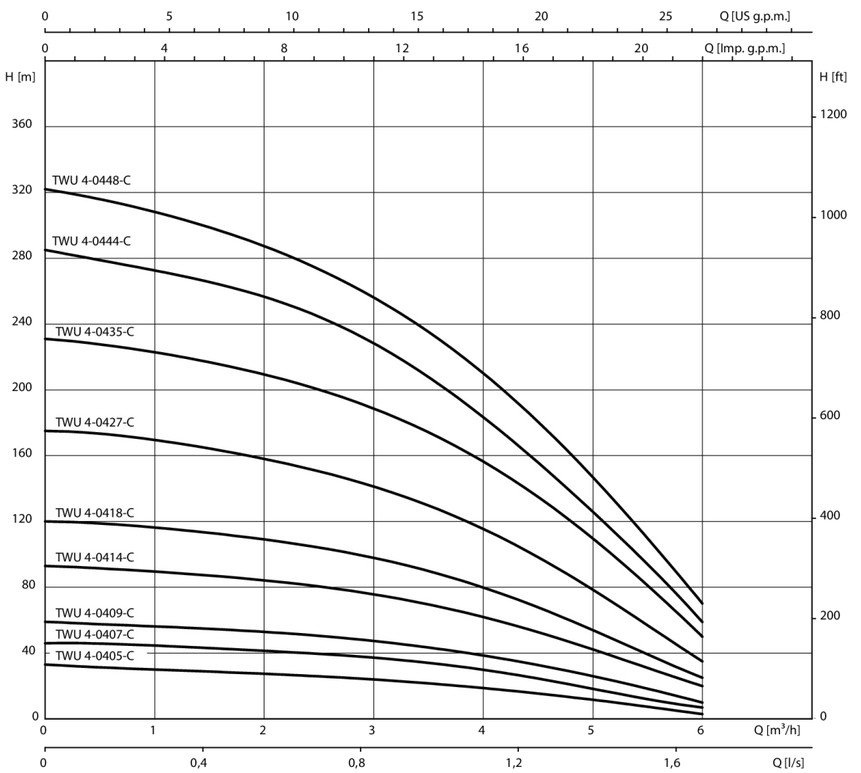

Wydajność max. [m³/h]: Wydajność maksymalna Q max. - najwyższy możliwy przepływ cieczy przez pompę, przy najmniejszej możliwej wysokości podnoszenia H min. Aby właściwie dobrać pompę, należy wyznaczyć docelowy "punkt pracy" (wymagana wydajność i ciśnienie), uwzględniając wszystkie możliwe straty m.in. odległość pompowania, wysokość podnoszenia, przekroje rur itd. | 6 |
| Wysokość podnoszenia max. [m]: Wysokość podnoszenia H max. - najwyższa możliwa wysokość tłoczenia cieczy, przy najmniejszej możliwej wydajności Q min. Znając wysokość podnoszenia możemy w łatwy sposób określić maksymalne ciśnienie pompy. Wysokość podnoszenia 10m, to odpowiednik ok 1BAR ciśnienia. Gdy więc np. pompa ma max. 70m podnoszenia to w teorii powinna dać na wyjściu ok 7BAR. | 100 |
| Napięcie zasilania [V]: | 230 |
| Moc max. [W]: | 1100 |
Przyłącza | |
| Rodzaj przyłącza (króćca) wyjściowego: | Gwint [cal] |
| Wymiar przyłącza wyj.: | 5/4 |
| Rodzaj gwintu wyj.: | W - wewnętrzny |
Parametry elektryczne | |
| Silnik w komplecie: | Tak |
| Skrzynka rozruchowa w komplecie: W skład skrzynki wchodzi:
Wymagana w przypadku zasilania napięciem 230V, gdy silnik nie ma wbudowanego kondensatora | Tak |
| Dodatkowe zabezpieczenie termiczne (wyłącznik termiczny): Występuje w postaci wyłącznika termicznego (nadprądowego) z wymiennym bezpiecznikiem, najczęściej jako mała puszka bezpośrednio na przewodzie elektrycznym lub jako integralna część skrzynki rozruchowej. | Tak |
| Stopień ochrony: | IP68 |
Przewód zasilający | |
| Przewód zasilający w komplecie: | Tak |
| Długość przewodu [m]: | 1,8 |
| Ilość żył wychodzących z silnika: | 3 |
Zalety / Przeciwwskazania | |
| Max. zanurzenie pompy poniżej lustra [m]: Maksymalna głębokość na jakiej może być zamontowana pompa poniżej lustra wody. Praca na większej głębokości może doprowadzić do uszkodzenia pompy. | 200 |
| Zastosowanie: | woda czysta |
| Dopuszczalna niewielka ilość piasku w cieczy: | Tak 50 g/m³ |
| Temperatura cieczy max. [°C]: | +30 |
| Sposób montażu: | W pionie W poziomie |
Wymiary i waga | |
| Średnica [cal]: | 4 |
| Średnica [mm]: | 101 |
| Wysokość [mm]:
| 792 |
| Wysokość hydrauliki [mm]: | 452 |
| Waga [kg]: | 15,3 |
Wykonanie materiałowe | |
| Wirnik: | noryl |
| Obudowa / korpus ssący pompy: | stal nierdzewna AISI 304 |
| Obudowa / korpus silnika: | stal nierdzewna AISI 304  Gatunek 1.4301 - należy do jednego z najczęściej stosowanych spośród stali nierdzewnych (odpornych na korozję), gatunek ten potocznie określany jest także, jako stal „18/8”, „18/10”. Zawiera około 18% chromu i 8,0 - 10,5% niklu (tab. 1). Oznaczenie zgodne z normą PN-EN 10088 - X5CrNi18-10/1.4301, a oznaczenie amerykańskie według ASTM/AISI to 304. Gatunek 1.4401 – to kolejny popularny gatunek austenitycznych stali nierdzewnych. Według normy PN-EN jest oznaczany, jako X5CrNiMo17-12-2/1.4401. Posiada stężenie chromu około 17% i 12% niklu i pod tym względem jest podobny do gatunku 1.4301, jednak dodatkowo zawiera od 2% do 2,5% Mo, który zwiększa odporność korozyjną. W normach amerykańskich ASTM/AISI gatunek o takim składzie chemicznym posiada oznaczenie 316. Oba gatunki stali posiadają swoją niskowęglową odmianę. O tym samym składzie chemicznym lecz stężeniu węgla ograniczonym do 0,03%, stosowane na elementy spawane o większych grubościach ścianek (pow. 6mm). Dla gatunku 1.4301 (AISI 304) niskowęglowa odmiana to gatunek 1.4307 (AISI 304L), natomiast dla gatunku 1.4401 (AISI 316) niskowęglowa odmiana to 1.4404 (AISI 316L). |
Dodatkowe wyposażenie i kompletność dostaw | |
| Zawór zwrotny (wbudowany): W przypadku klasycznych pomp głębinowych (które najczęściej mają fabrycznie wbudowany zawór zwrotny), sterowanych przy pomocy wyłącznika ciśnieniowego czy elektronicznego urządzenia typu falownik czy wyłącznik ciśnieniowy zintegrowany z zabezpieczeniem przed pracą na sucho (np. BRIO) zaleca się montaż dodatkowego zaworu zwrotnego (dostępny w naszej ofercie), który odciążając zawór wbudowany w pompie, odpowiednio zabezpieczy ją przed powrotem wody do studni, w czasie gdy pompa nie pracuje. Pompy ze zintegrowanym układem elektronicznym np. Omnitron 5000 AUTOMAT, DIVERTRON, czy np. Multi IP itp. również mają wbudowany fabrycznie zawór zwrotny ale nie zaleca się montaż dodatkowego, który może nieco zaburzyć pracę układu elektronicznego pompy. | Tak |
Do każdej zakupionej w sklepie ePOMPA.pl pompy głębinowej WILO TWU4, producent przewiduje:
- 2 lata gwarancji
- 5 lat opieki serwisowej w domu Klienta* (bezpłatnie)
Bezpłatny 5-letni pakiet serwisowy Wilo, obejmuje naprawę pompy "od ręki" u Klienta, a w razie konieczności wymianę na nowe urządzenie. Oferta obowiązuje 5 lat od daty zakupu (warunki pakietu serwisowego nie są warunkami gwarancji, z której korzystać można przez okres w niej oznaczony).
Posiadacz pompy, z pakietu serwisowego może korzystać, pad warunkiem dokonania instalacji pompy przez uprawnionego instalatora, z zachowaniem niżej wskazanych postanowień.
Hologramy są dowodem ważności pakietu. Należy je przykleić na pompie w widocznym miejscu jaki na karcie pompy w oznaczonym miejscu.
Aby pompy służyły naszym Klientom niezawodnie, a serwis Wilo mógł sprawnie reagować na ewentualne
zgłoszenia, należy w trakcie instalacji pompy głębinowej przestrzegać poniższych zasad:
- pompę zamontować po wcześniejszym przepłukaniu ujęcia, w ce usunięcia zanieczyszczeń,
- pompę podwiesić ponad rurą filtracyjną studni, aby zapewnić chłodzenie silnika,
- zabezpieczyć silnik pompy przed pracą na sucho oraz częstym załączaniem i wyłączaniem się (<20/h)
- dobrać zbiornik naczynia ciśnieniowego z uwzględnieniem maksymalnej liczby załączeń 20/h. Sprawdzać systematycznie i ew. uzupełniać powietrze w zbiorniku.
- Urządzenia elektroniczne" sterowniki i urządzenia rozruchowe zamontować w suchym, wentylowanym pomieszczeniu.
- Wyłącznik nadprądowy dobrać zgodnie z kartą techniczną pompy.
- Jeśli skrzynka rozruchowa jest zamontowana w studzience, należy go solidnie dokręcić, nie uszkadzając uszczelki i odpowiedni skręcić dławiki.
- Podłączenie elektryczne pompy wg. obowiązujących przepisów, zgodnie z wytycznymi z karty.
- Łącznie przewodu wykonać za pomocą mufy termokurczliwej z klejem.
- Odcinek kabla na pierwszych 2m od silnika zabezpieczyć rurą osłonową, aby uniknąć przetarcia przewodu oraz zakleszczenia podczas wyjmowania pompy.
- Przymocować pompę do głowicy studni za pomocą linki nierdzewnej lub PP, w celu łatwego ponownego wyciągnięcia pompy.
- Przymocować kabel zasilający do przewodu tłocznego opaskami zaciskowymi.
- Przy wymianie pompy lub przy budowie nowego ujęcia czas pompowanie testowego należy wykonać zgodnie ze sztuką.
