W zestawie
Łatwy zwrot towaru
Dane produktu
Przedstawiamy zestaw hydroforowy, którego sercem jest pompa głębinowa Wilo SUB TWU4.
To wielostopniowa (wielowirnikowa) pompa głębinowa niemieckiego producenta Wilo, posiada możliwość montażu w pionie lub w przypadku niskiego poziomu wody w poziomie. Stworzona jest z niezwykle wytrzymałych komponentów odpornych na korozję. Dzięki tzw. "pływającym wirnikom", pompa świetnie sobie radzi z niewielkim zapiaszczeniem wody.
Dedykowana dla wymagających użytkowników domowych oraz ogrodnictwa, przemysłu, ze względu na możliwość pracy ciągłej w stałym zanurzeniu na dużych głębokościach. Jeśli zależy Ci na bezawaryjnym, długofalowym działaniu pompy, model TWU4 nada się idealnie do tego zadania. Aby uwiarygodnić wyjątkową jakość wykonania pompy, producent Wilo oferuje rozwiązanie, którego nikt do tej pory nie praktykował a mianowicie 5 letnią opiekę serwisową (szczegóły poniżej oraz w zakładce Gwarancja).
Skład zestawu
- Pompa głębinowa Wilo TWU4 (Niemcy) - serce całej instalacji
- Zbiornik hydroforowy, przeponowy Aquasystem - konieczny do prawidłowego działania pompy i wyłącznika ciśnieniowego
- Zabezpieczenie przed pracą na sucho (Polska) - przekaźnik SLW + 2x sonda poziomu cieczy
- Wyłącznik ciśnieniowy PM5 Italtecnica (Włochy) - konieczny aby pompa włączała się i wyłączała gdy korzystamy z wody
- Manometr - wskazuje ciśnienie instalacji
- Zawór zwrotny ITAP (Włochy) - dodatkowy zawór odciążający fabrycznie wbudowany zawór w pompie
- Nypel mosiężny - niezbędny do przyłączenia zaworu zwrotnego
- + 5 letnia opieka serwisowa pompy WILO TWU4
Tylko u nas!
Bezpłatny 5-letni pakiet serwisowy Wilo, obejmuje naprawę pompy "od ręki" u Klienta, a w razie konieczności wymianę na nowe urządzenie.
Tylko szaleniec zdecydował by się na tego typu rozwiązanie, nie będąc pewnym wysokiej Klasy swojego produktu. Każdemu Klientowi, który kupi pompę Wilo TWU4 przysługuje prawo do 5-letniej opieki serwisowej. Ważnym jest jednak zachować wytyczne dotyczące montażu. Przykładowo, jednym z warunków jest zastosowanie dowolnego zabezpieczenia przed pracą na sucho, które bez względu na warunki Gwarancji czy Opieki serwisowej zawsze warto zamontować. Więcej szczegółów znajduje się w zakładce Gwarancja.
Zalety pompy
- Części mające kontakt z medium odporne na korozję
- Wbudowany zawór zwrotny (epompa.pl: zalecamy zastosowanie dodatkowego, sprężynowego)
- Zastosowane wirniki pływające pozwalają pompować wodę z niewielką zawartością piasku
Zastosowanie
- Zaopatrzenie w wodę ze studni głębinowych, cystern i innych zbiorników
- Podwyższanie ciśnienia instalacji
- Obniżanie poziomu wody
- Tłoczenie wody bez składników długowłóknistych i ściernych
Ograniczenia
- Minimalny przepływ przy silniku: 0,08 m/s
- Max. zawartość piasku w wodzie: 50 g/m3
- Max. liczba uruchomień: 20/h
Zestaw wyposażony jest w skrzynkę rozruchową z kondensatorem, wyłącznikiem termicznym i włącznikiem zasilania.
![Napięcie zasilania [V]: 230](/data/include/cms/ikony-projector/230v.png "Napięcie zasilania [V]: 230")
Parametry podstawowe | |
| Najważniejsze cechy: | do montażu w pionie i poziomie |
| Docelowe miejsce pracy: | Studnia głębinowa (odwiert) Studnia kopana (cembrowana) Otwarty zbiornik wodny |

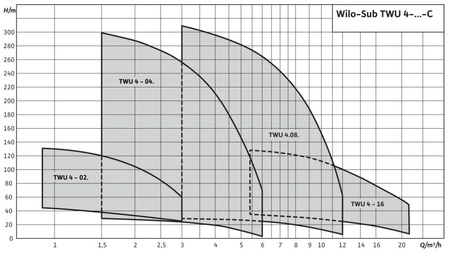

Wydajność max. [m³/h]: Wydajność maksymalna Q max. - najwyższy możliwy przepływ cieczy przez pompę, przy najmniejszej możliwej wysokości podnoszenia H min. Aby właściwie dobrać pompę, należy wyznaczyć docelowy "punkt pracy" (wymagana wydajność i ciśnienie), uwzględniając wszystkie możliwe straty m.in. odległość pompowania, wysokość podnoszenia, przekroje rur itd. | 6 |
| Wysokość podnoszenia max. [m]: Wysokość podnoszenia H max. - najwyższa możliwa wysokość tłoczenia cieczy, przy najmniejszej możliwej wydajności Q min. Znając wysokość podnoszenia możemy w łatwy sposób określić maksymalne ciśnienie pompy. Wysokość podnoszenia 10m, to odpowiednik ok 1BAR ciśnienia. Gdy więc np. pompa ma max. 70m podnoszenia to w teorii powinna dać na wyjściu ok 7BAR. | 90 |
| Napięcie zasilania [V]: | 230 |
| Moc max. [W]: | 1100 |
Przyłącza | |
| Rodzaj przyłącza (króćca) wyjściowego: | Gwint [cal] |
| Wymiar przyłącza wyj.: | 5/4 |
| Rodzaj gwintu wyj.: | W - wewnętrzny |
Parametry elektryczne | |
| Silnik w komplecie: | Tak |
| Skrzynka rozruchowa w komplecie: W skład skrzynki wchodzi:
Wymagana w przypadku zasilania napięciem 230V, gdy silnik nie ma wbudowanego kondensatora | Tak |
| Stopień ochrony: | IP68 |
Przewód zasilający | |
| Przewód zasilający w komplecie: | Tak |
| Długość przewodu [m]: | 1,8 |
| Ilość żył wychodzących z silnika: | 4 |
Zalety / Przeciwwskazania | |
| Max. zanurzenie pompy poniżej lustra [m]: Maksymalna głębokość na jakiej może być zamontowana pompa poniżej lustra wody. Praca na większej głębokości może doprowadzić do uszkodzenia pompy. | 200 |
| Zastosowanie: | woda czysta |
| Dopuszczalna niewielka ilość piasku w cieczy: | Tak 50 g/m³ |
| Temperatura cieczy max. [°C]: | +30 |
| Sposób montażu: | W pionie W poziomie |
Wymiary i waga | |
| Średnica [cal]: | 4 |
| Średnica [mm]: | 98 |
Dodatkowe wyposażenie i kompletność dostaw | |
| Zawór zwrotny (wbudowany): W przypadku klasycznych pomp głębinowych (które najczęściej mają fabrycznie wbudowany zawór zwrotny), sterowanych przy pomocy wyłącznika ciśnieniowego czy elektronicznego urządzenia typu falownik czy wyłącznik ciśnieniowy zintegrowany z zabezpieczeniem przed pracą na sucho (np. BRIO) zaleca się montaż dodatkowego zaworu zwrotnego (dostępny w naszej ofercie), który odciążając zawór wbudowany w pompie, odpowiednio zabezpieczy ją przed powrotem wody do studni, w czasie gdy pompa nie pracuje. Pompy ze zintegrowanym układem elektronicznym np. Omnitron 5000 AUTOMAT, DIVERTRON, czy np. Multi IP itp. również mają wbudowany fabrycznie zawór zwrotny ale nie zaleca się montaż dodatkowego, który może nieco zaburzyć pracę układu elektronicznego pompy. | Tak |
| Zawór zwrotny (dodatkowy osprzęt): | Tak |
| Wyłącznik ciśnieniowy: Steruje pracą silnika a dokładnie włącza go przy spadku ciśnienia poniżej zadanego poziomu oraz wyłącza gdy ciśnienie osiągnie ustawiony wcześniej poziom. | Tak |
| Wyjście tłoczne pięciodrożne: | Tak |
| Nypel: Przewidziany do połączenia pompy z dodatkowym zaworem zwrotnym. | Tak |
Zbiornik | |
| Zbiornik w zestawie: | Tak |
| Pojemność zbiornika [dm³]: | 150 |
| Orientacja zbiornika: | Pionowy |
Zabezpieczenie przed pracą na sucho | |
| Zabezp. przed pracą na sucho - przekaźnik z sondami: | Zabudowany w skrzynce hermetycznej + 2 sondy x15m |
Do każdej zakupionej w sklepie ePOMPA.pl pompy głębinowej WILO TWU4, producent przewiduje:
- 2 lata gwarancji
- 5 lat opieki serwisowej w domu Klienta* (bezpłatnie)
Bezpłatny 5-letni pakiet serwisowy Wilo, obejmuje naprawę pompy "od ręki" u Klienta, a w razie konieczności wymianę na nowe urządzenie. Oferta obowiązuje 5 lat od daty zakupu (warunki pakietu serwisowego nie są warunkami gwarancji, z której korzystać można przez okres w niej oznaczony).
Posiadacz pompy, z pakietu serwisowego może korzystać, pad warunkiem dokonania instalacji pompy przez uprawnionego instalatora, z zachowaniem niżej wskazanych postanowień.
Hologramy są dowodem ważności pakietu. Należy je przykleić na pompie w widocznym miejscu jaki na karcie pompy w oznaczonym miejscu.
Aby pompy służyły naszym Klientom niezawodnie, a serwis Wilo mógł sprawnie reagować na ewentualne
zgłoszenia, należy w trakcie instalacji pompy głębinowej przestrzegać poniższych zasad:
- pompę zamontować po wcześniejszym przepłukaniu ujęcia, w ce usunięcia zanieczyszczeń,
- pompę podwiesić ponad rurą filtracyjną studni, aby zapewnić chłodzenie silnika,
- zabezpieczyć silnik pompy przed pracą na sucho oraz częstym załączaniem i wyłączaniem się (<20/h)
- dobrać zbiornik naczynia ciśnieniowego z uwzględnieniem maksymalnej liczby załączeń 20/h. Sprawdzać systematycznie i ew. uzupełniać powietrze w zbiorniku.
- Urządzenia elektroniczne" sterowniki i urządzenia rozruchowe zamontować w suchym, wentylowanym pomieszczeniu.
- Wyłącznik nadprądowy dobrać zgodnie z kartą techniczną pompy.
- Jeśli skrzynka rozruchowa jest zamontowana w studzience, należy go solidnie dokręcić, nie uszkadzając uszczelki i odpowiedni skręcić dławiki.
- Podłączenie elektryczne pompy wg. obowiązujących przepisów, zgodnie z wytycznymi z karty.
- Łącznie przewodu wykonać za pomocą mufy termokurczliwej z klejem.
- Odcinek kabla na pierwszych 2m od silnika zabezpieczyć rurą osłonową, aby uniknąć przetarcia przewodu oraz zakleszczenia podczas wyjmowania pompy.
- Przymocować pompę do głowicy studni za pomocą linki nierdzewnej lub PP, w celu łatwego ponownego wyciągnięcia pompy.
- Przymocować kabel zasilający do przewodu tłocznego opaskami zaciskowymi.
- Przy wymianie pompy lub przy budowie nowego ujęcia czas pompowanie testowego należy wykonać zgodnie ze sztuką.
