Dane produktu
Zestaw SLW-2P z 2 sondami to bardzo popularne i jedno z najpewniejszych zabezpieczeń przed pracą pompy na sucho.

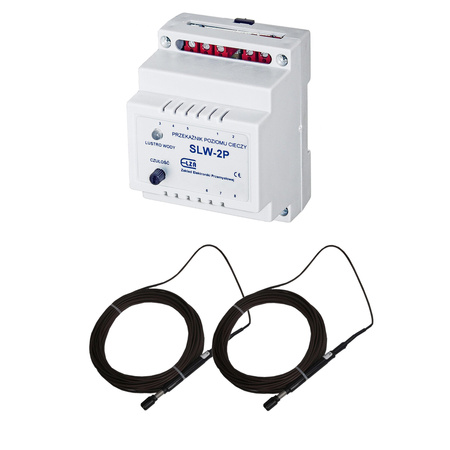

Składowe zestawu
- przekaźnik SLW-2P
- 2 sondy z przewodem 15m (przewody o różnych kolorach)
- przewód masy 5m
- instrukcja montażu i obsługi
Zastosowanie
Przekaźnik typu SLW jest elektronicznym czujnikiem krytycznych poziomów wody w układach pompowych. Może służyć jako zabezpieczenie pompy przed suchobiegiem tj. praca pompy bez cieczy lub poziomów minimalnych - maksymalnych.
Szczególnie zalecany jest do:
- układów studni głębinowych,
- układów hydroforowych,
- przepompowniach wody,
- oczyszczalniach i neutralizatorach ścieków w stacjach odsalania i uzdatniania wody,
- kotłowniach itp.
Zasada działania

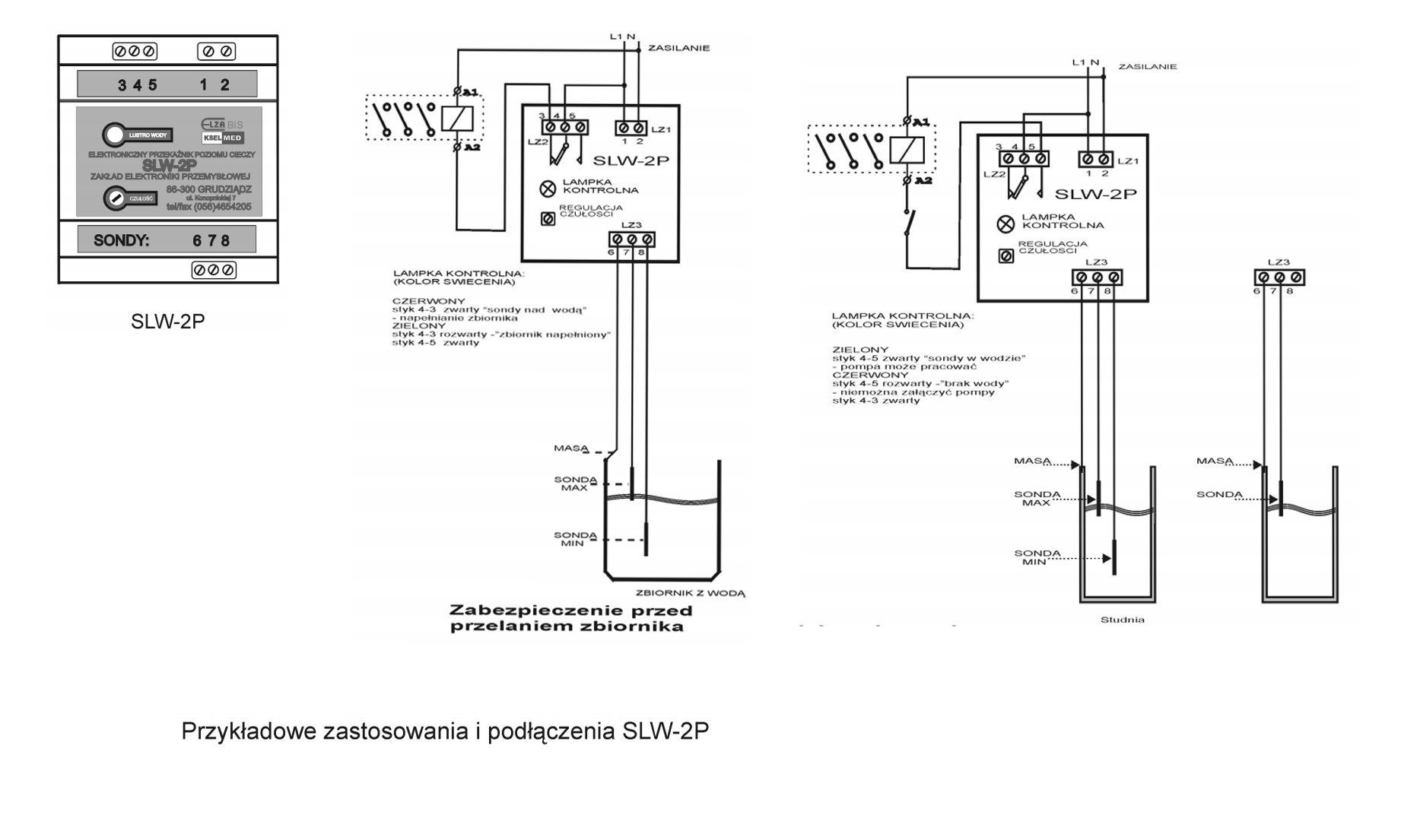

Podstawą działania przekaźnika jest wykorzystanie zjawiska przewodnictwa elektrycznego cieczy. Czujnikiem pomiarowym przekaźnika są sondy przewodzące, wykonane ze stali nierdzewnej. Przez obwód sondy płynie bardzo mały prąd pomiarowy przy niskim napięciu przemiennym ok. 12V. Do przekaźnika można dołączyć 1 lub 2 sondy, które będą kontrolowały poziomy cieczy wyznaczone długością sond. Sonda max. wyznacza największy poziom cieczy, przy którym następuje załączenie przekaźnika (kontrolka świeci na zielono). Sonda min. wyznacza minimalny pomiar cieczy, przy którym następuje wyłączanie przekaźnika (lampka świeci na czerwono). Jeśli przewidziana jest praca z jedną sondą, to należy podłączyć tylko sondę max, załączenie przekaźnika nastąpi z chwilą zamoczenia sondy w cieczy a wyłączenie, gdy sonda z niej się wynurzy. Ciecz ma potencjał odniesienia, tj. masy układu.
Budowa
Przekaźnik typu SLW-2P znajduje się w obudowie przeznaczonej do montażu na "szynę" T35 (SLW-1 zabudowany jest w hermetycznej obudowie z tworzywa sztucznego). Na obudowie znajduje się pokrętło potencjometru nastawy czułości, lampka sygnalizacyjna oraz listwy zaciskowe. Elementem sterującym wyjściem są styki przełączne elektrycznie odseparowane od obwodów przekaźnika i mogą np. sterować bezpośrednio cewką stycznika układu zasilania pompy.
Dane techniczne
- Napięcie zasilania 230V, 50Hz
- Pobór mocy ok. 2 VA
- Zakres czułości wejściowej (regulowana) 0,5...50k ± 10%
- Prąd elektrod (12V) max 3mA, 50Hz
- Obciążalność styków wyjść (ciągła) max 6A, 250 V
- Czas zadziałania ok. 0,2 s
- Przekrój przewodów przyłącz. 1,0 ... 2,5 mm2
- Zakres temp. otoczenia -5C ... + 45C
- Stopień ochrony obudowy (dla SLW-1) IP55
![Napięcie zasilania [V]: 230](/data/include/cms/ikony-projector/230v.png "Napięcie zasilania [V]: 230")
Parametry podstawowe | |
| Najważniejsze cechy: | wersja do montażu na szynę |
Zalety / Przeciwwskazania | |
| Zakres czułości, opór [KΩ]: | 0,5-50 |
| Temperatura cieczy min. [°C]: | -5 |
| Temperatura cieczy max. [°C]: | +45 |
Parametry elektryczne | |
| Napięcie zasilania [V]: | 230 |
| Częstotliwość [HZ]: | 50 |
| Moc max. [W]: | 2 |
| Stopień ochrony: | IP55 |
Dodatkowe wyposażenie i kompletność dostaw | |
| Sonda poziomu cieczy [szt]: | 2 |
| Długość przewodu [m]: | 15 |
Wymiary i waga | |
| Waga [kg]: | 2 |
