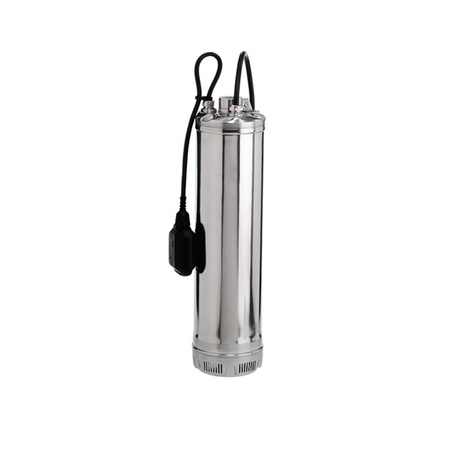

E-TECH ES 5" 3/7 to znakomity, monoblokowy zestaw pompowy będący tworem, w którego skład wchodzi włoska pompa, projekt i wykonanie oraz amerykański silnik Franklin Electric (nazywany często "Mercedesem" wśród silników głębinowych).
Pompa ta w wersji jednofazowej na 230V posiada wbudowany wewnętrzny kondensator rozruchowy i zabezpieczenie termiczne silnika. Pozwala to na wyeliminowanie skrzynki rozruchowej co ułatwia montaż urządzenia oraz podłączenie do źródła zasilania. Kompaktowa, bezpośrednio sprzężona konstrukcja pompy i silnika, solidna i odporna na korozję to na pewno jeden z najlepszych tego typu projektów dostępnych na rynku.
Środowisko pracy pompy to głównie studnie kopane, oraz inne zbiorniki wodne o średnicy umożliwiającej swobodną pracę wyłącznika pływakowego (pływak na kablu), zabezpieczający silnik i pompę przed pracą na sucho.

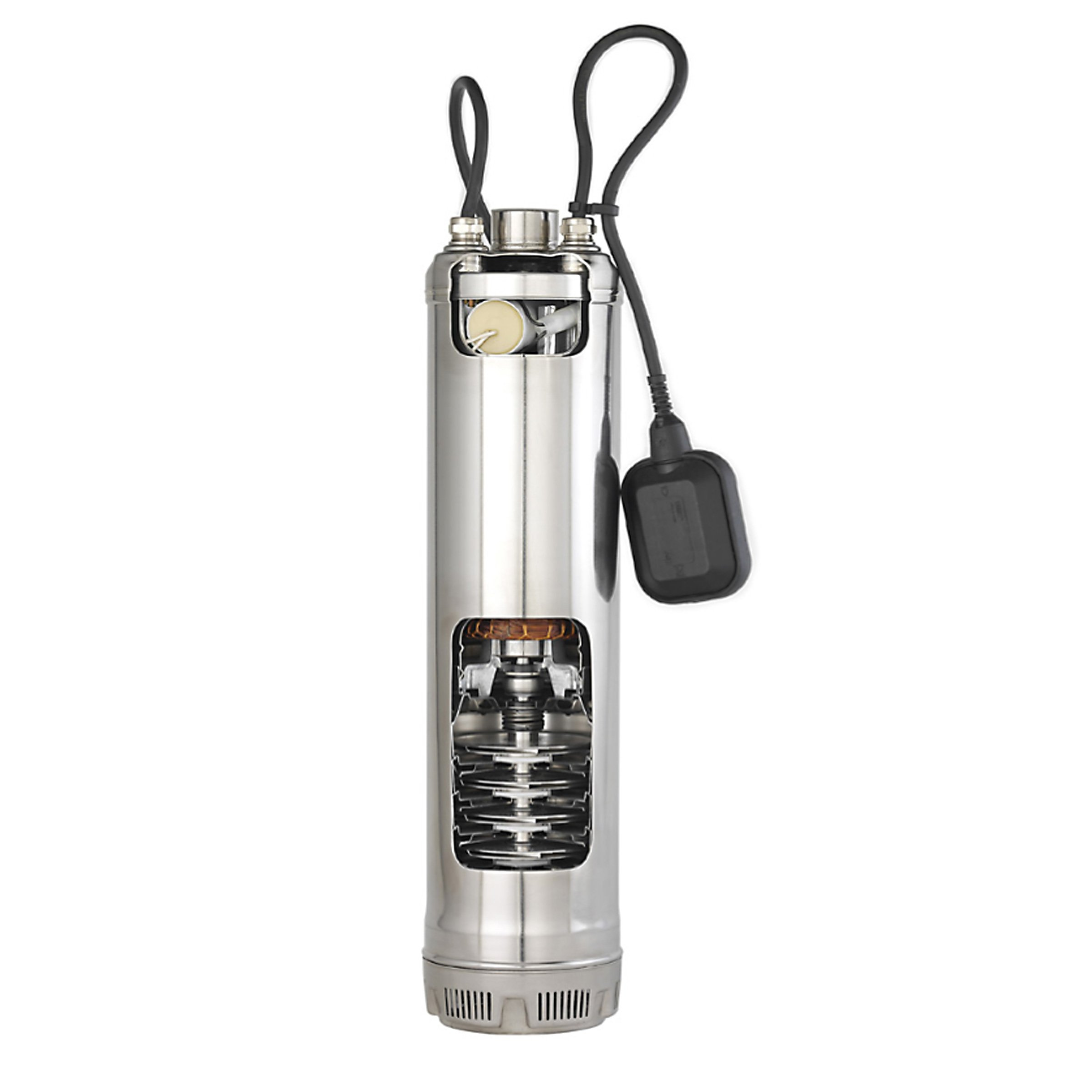

Budowa
- Wirniki, Dyfuzory i obudowa wykonane są ze stali nierdzewnej w celu zapewnienia trwałości, lepszej sprawności i największej wydajności.
- Podwójne uszczelnienie mechaniczne oddzielone komorą olejową dla maksymalnej ochrony silnika (komora zalana olejem nietoksycznym, dopuszczonym do kontaktu z wodą pitną w przypadku wycieku). Posiada wszelakie atesty dopuszczające do pracy w branży spożywczej.
- Kabel zasilający i wyłącznik pływakowy wyposażone w złącze wtykowe w celu zapewnienia łatwej wymiany w przypadku uszkodzenia.
- Wodoodporna zabudowa silnika ze stali nierdzewnej w postaci tzw. "płaszcza chłodzącego", gdzie za chłodzenie silnika odpowiada pompowana ciecz.
Zalety pompy E-TECH
- "Płaszcz chłodzący" eliminuje konieczność całkowitego zanurzenia pompy
- Dopuszczalne pompowanie wody z zawartością piasku do 50 gr/m³
- Max. średnica cząsteczek stałych dopuszczona w wodzie to 2mm
- Wbudowany wyłącznik pływakowy
- Wbudowany kondensator i zabezpieczenie termiczne co eliminuje konieczność montażu dodatkowej skrzynki rozruchowej
- Odporna na korozję (stal nierdzewna)
- Możliwość montażu w poziomie
- Podwójne uszczelnienie mechaniczne
Parametry techniczne
- Max. ciśnienie robocze 10 bar
- Max. głębokość zanurzenia 20m poniżej lustra wody
- 20 metrów kabla typu H07RN F
- Zakres temperatur pracy -5oC do 40oC
- Praca ciągła zarówno w pozycji pionowej lub poziomej
- Silnik asynchroniczny, izolacja klasy F
- Zabezpieczenie IP 68
![Napięcie zasilania [V]: 230](/data/include/cms/ikony-projector/230v.png "Napięcie zasilania [V]: 230")
Parametry podstawowe | |
| Najważniejsze cechy: | podwójne uszczelnienie mechaniczne |
| Docelowe miejsce pracy: | Studnia kopana (cembrowana) Otwarty zbiornik wodny |
Wydajność max. [m³/h]: Wydajność maksymalna Q max. - najwyższy możliwy przepływ cieczy przez pompę, przy najmniejszej możliwej wysokości podnoszenia H min. Aby właściwie dobrać pompę, należy wyznaczyć docelowy "punkt pracy" (wymagana wydajność i ciśnienie), uwzględniając wszystkie możliwe straty m.in. odległość pompowania, wysokość podnoszenia, przekroje rur itd. | 5 |

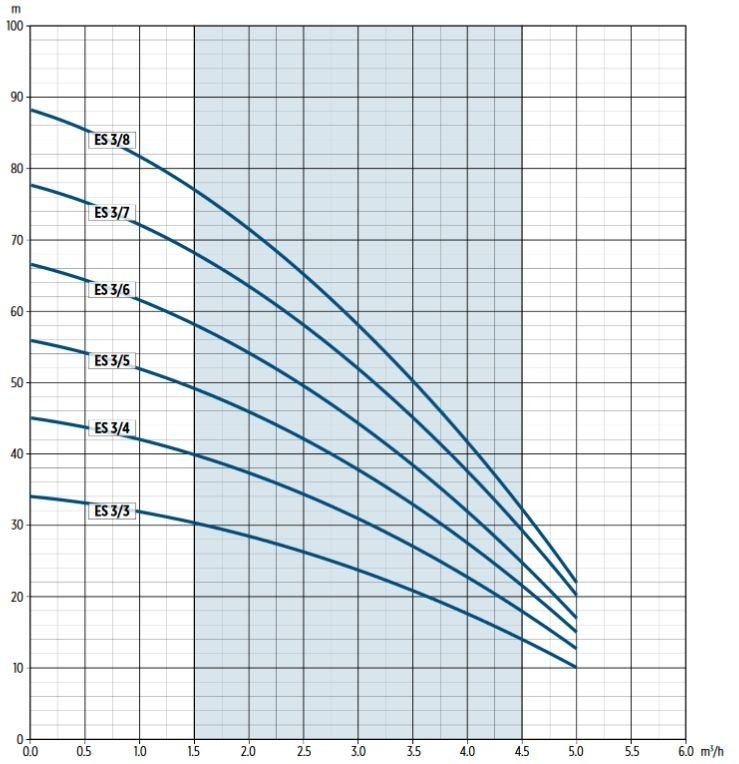

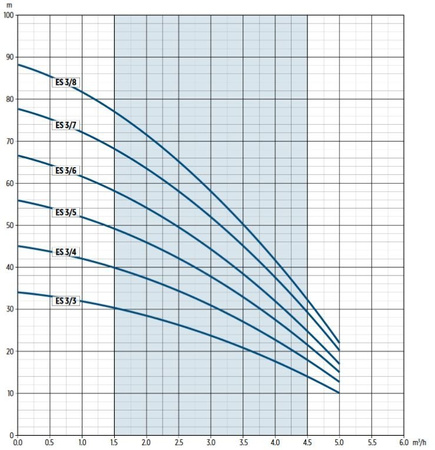

| Wysokość podnoszenia max. [m]: Wysokość podnoszenia H max. - najwyższa możliwa wysokość tłoczenia cieczy, przy najmniejszej możliwej wydajności Q min. Znając wysokość podnoszenia możemy w łatwy sposób określić maksymalne ciśnienie pompy. Wysokość podnoszenia 10m, to odpowiednik ok 1BAR ciśnienia. Gdy więc np. pompa ma max. 70m podnoszenia to w teorii powinna dać na wyjściu ok 7BAR. | 77,5 |
| Napięcie zasilania [V]: | 230 |
| Moc max. [W]: | 900 |
Przyłącza | |
| Rodzaj przyłącza (króćca) wyjściowego: | Gwint [cal] |
| Wymiar przyłącza wyj.: | 5/4 |
| Rodzaj gwintu wyj.: | W - wewnętrzny |
Parametry elektryczne | |
| Silnik w komplecie: | Tak |
| Kondensator wbudowany w silnik : Każdy silnik 1-fazowy o napięciu zasilania 230V, wymaga do pracy kondensatora rozruchowego. Najczęściej stosowane rozwiązania to:
lub
| Tak |
| Dodatkowe zabezpieczenie termiczne (wyłącznik termiczny): Występuje w postaci wyłącznika termicznego (nadprądowego) z wymiennym bezpiecznikiem, najczęściej jako mała puszka bezpośrednio na przewodzie elektrycznym lub jako integralna część skrzynki rozruchowej. | Tak |
| Stopień ochrony: | IP68 |
| Klasa izolacji silnika: | F |
Przewód zasilający | |
| Przewód zasilający w komplecie: | Tak |
| Długość przewodu [m]: | 20 |
| Zakończony wtyczką: | Tak |
| Ilość żył wychodzących z silnika: | 3 |
Zabezpieczenie przed pracą na sucho | |
| Zabezp. przed pracą na sucho - wyłącznik pływakowy: | na giętkim kablu |
Zalety / Przeciwwskazania | |
| Max. zanurzenie pompy poniżej lustra [m]: Maksymalna głębokość na jakiej może być zamontowana pompa poniżej lustra wody. Praca na większej głębokości może doprowadzić do uszkodzenia pompy. | 20 |
| Zastosowanie: | woda czysta |
| Dopuszczalna max. wielkość cząsteczek stałych [mm]: | 2 |
| Dopuszczalna niewielka ilość piasku w cieczy: | Tak max. 50 g/m³ |
| Temperatura cieczy max. [°C]: | +40 |
Wymiary i waga | |
| Średnica [cal]: | 5 |
| Średnica [mm]: | 130 |
| Wysokość [mm]:
| 592 |
| Waga [kg]: | 18 |
Wykonanie materiałowe | |
| Wirnik: | stal nierdzewna AISI 304 |
| Obudowa / korpus ssący pompy: | stal nierdzewna AISI 304 |
| Obudowa / korpus silnika: | stal nierdzewna AISI 304  Gatunek 1.4301 - należy do jednego z najczęściej stosowanych spośród stali nierdzewnych (odpornych na korozję), gatunek ten potocznie określany jest także, jako stal „18/8”, „18/10”. Zawiera około 18% chromu i 8,0 - 10,5% niklu (tab. 1). Oznaczenie zgodne z normą PN-EN 10088 - X5CrNi18-10/1.4301, a oznaczenie amerykańskie według ASTM/AISI to 304. Gatunek 1.4401 – to kolejny popularny gatunek austenitycznych stali nierdzewnych. Według normy PN-EN jest oznaczany, jako X5CrNiMo17-12-2/1.4401. Posiada stężenie chromu około 17% i 12% niklu i pod tym względem jest podobny do gatunku 1.4301, jednak dodatkowo zawiera od 2% do 2,5% Mo, który zwiększa odporność korozyjną. W normach amerykańskich ASTM/AISI gatunek o takim składzie chemicznym posiada oznaczenie 316. Oba gatunki stali posiadają swoją niskowęglową odmianę. O tym samym składzie chemicznym lecz stężeniu węgla ograniczonym do 0,03%, stosowane na elementy spawane o większych grubościach ścianek (pow. 6mm). Dla gatunku 1.4301 (AISI 304) niskowęglowa odmiana to gatunek 1.4307 (AISI 304L), natomiast dla gatunku 1.4401 (AISI 316) niskowęglowa odmiana to 1.4404 (AISI 316L). |
Dodatkowe wyposażenie i kompletność dostaw | |
| Płaszcz chłodzący silnika: Wymagany gdy:
Płaszcz chłodzący może mieć charakter zwykłej rury PCV, w którą wsuniemy pompę, następnie uszczelniając górną część rury wymusimy zassanie wody od dołu, poniżej poziomu silnika pompy. Dzięki tej operacji, woda będzie przepływać wzdłuż silnika, zapobiegając jego przegrzewaniu się. | Tak |
