Dane produktu

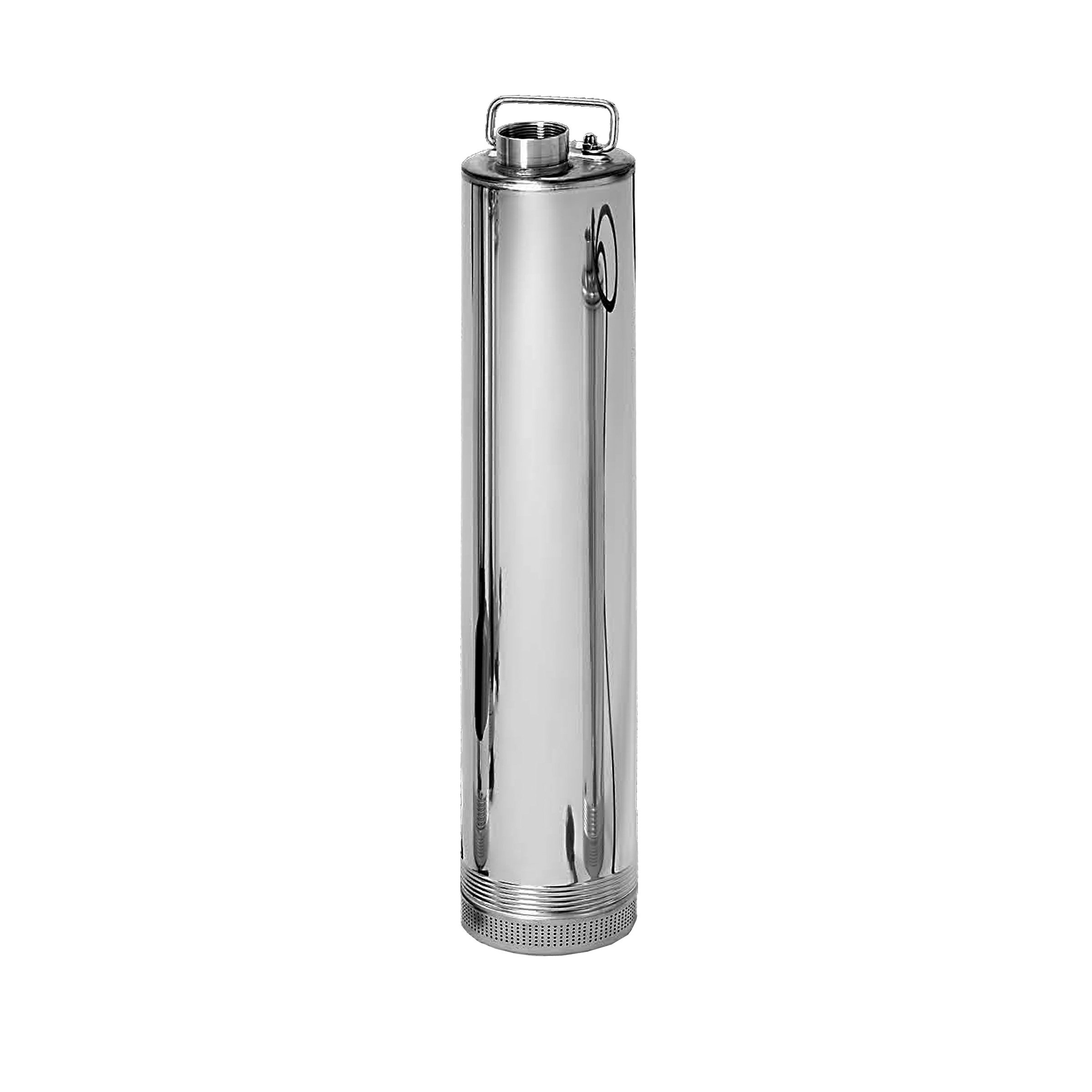

ACUATEC to 5" pompa głębinowa wykonana przez włoskiego producenta Umbra Pompe.
Jest to wielostopniowa pompa odśrodkowa przeznaczona do pompowania czystej wody lub nieagresywnych cieczy o temp. do 40oC. Zawartość piasku w tłoczonej cieczy nie może przekraczać 60gr/m3.
Budowa
- Składa się głównie z elementów wykonanych ze stali nierdzewnej AISI 304 (obudowa, sito ssące, korpus tłoczny, wał), oraz z tworzywa (wirniki, dyfuzory - hydraulika pompy).
- Ze względu na swą konstrukcję (z płaszcze chłodzącym) stosowana głównie w tradycyjnych studniach cembrowanych, oraz zbiornikach otwartych.
Ograniczenia użycia
- Max. ilość uruchomień: x40/h
- Max. głębokość zanurzenia poniżej lustra wody: 17m
- Dla zapewnienia dogodnych warunków pracy pompa powinna być zamontowana minimum 30cm od dna oraz minimum 1m poniżej dynamicznego poziomu wody.
Ze zbiornikiem hydroforowym tworzy kompletne urządzenie wodociągowe (zestaw hydroforowy).
![Napięcie zasilania [V]: 400](/data/include/cms/ikony-projector/400v.png "Napięcie zasilania [V]: 400")
Parametry podstawowe | |
| Najważniejsze cechy: | z płaszczem chłodzącym silnik |
| Docelowe miejsce pracy: | Studnia kopana (cembrowana) Otwarty zbiornik wodny |

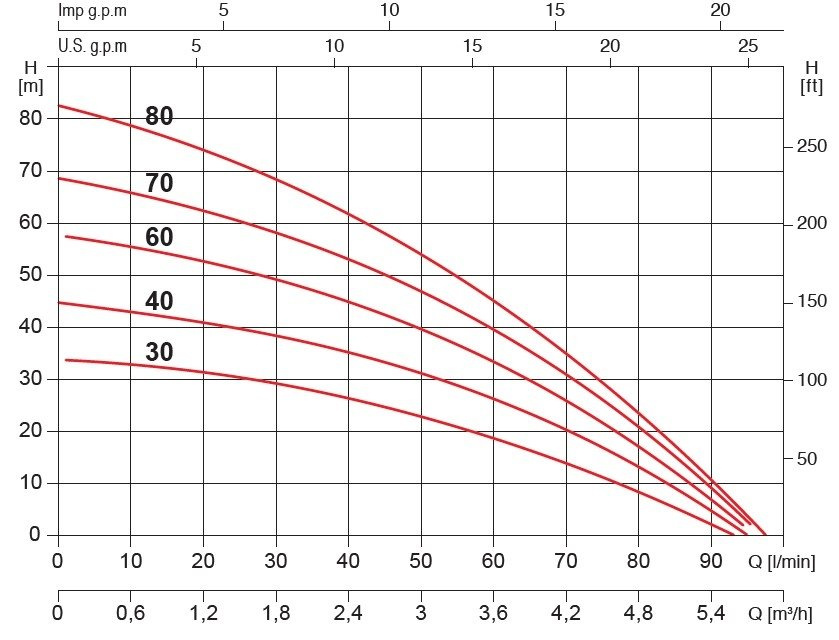

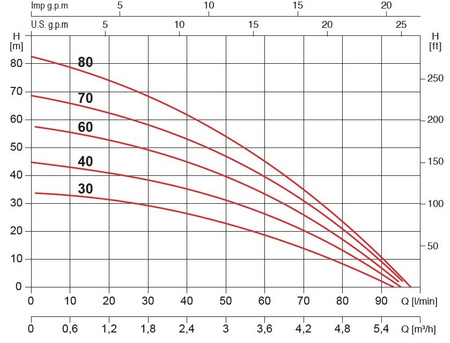

Wydajność max. [m³/h]: Wydajność maksymalna Q max. - najwyższy możliwy przepływ cieczy przez pompę, przy najmniejszej możliwej wysokości podnoszenia H min. Aby właściwie dobrać pompę, należy wyznaczyć docelowy "punkt pracy" (wymagana wydajność i ciśnienie), uwzględniając wszystkie możliwe straty m.in. odległość pompowania, wysokość podnoszenia, przekroje rur itd. | 5,7 |
| Wysokość podnoszenia max. [m]: Wysokość podnoszenia H max. - najwyższa możliwa wysokość tłoczenia cieczy, przy najmniejszej możliwej wydajności Q min. Znając wysokość podnoszenia możemy w łatwy sposób określić maksymalne ciśnienie pompy. Wysokość podnoszenia 10m, to odpowiednik ok 1BAR ciśnienia. Gdy więc np. pompa ma max. 70m podnoszenia to w teorii powinna dać na wyjściu ok 7BAR. | 82 |
| Napięcie zasilania [V]: | 400 |
| Moc max. [W]: | 1200 |
Przyłącza | |
| Rodzaj przyłącza (króćca) wyjściowego: | Gwint [cal] |
| Wymiar przyłącza wyj.: | 5/4 |
| Rodzaj gwintu wyj.: | W - wewnętrzny |
Parametry elektryczne | |
| Silnik w komplecie: | Tak |
| Obroty [ilość/min]: | 2850 |
| Dodatkowe zabezpieczenie termiczne (wyłącznik termiczny): Występuje w postaci wyłącznika termicznego (nadprądowego) z wymiennym bezpiecznikiem, najczęściej jako mała puszka bezpośrednio na przewodzie elektrycznym lub jako integralna część skrzynki rozruchowej. | Tak |
| Stopień ochrony: | IP68 |
| Klasa izolacji silnika: | F |
Przewód zasilający | |
| Przewód zasilający w komplecie: | Tak |
| Długość przewodu [m]: | 20 |
| Ilość żył wychodzących z silnika: | 4 |
Zalety / Przeciwwskazania | |
| Max. zanurzenie pompy poniżej lustra [m]: Maksymalna głębokość na jakiej może być zamontowana pompa poniżej lustra wody. Praca na większej głębokości może doprowadzić do uszkodzenia pompy. | 17 |
| Zastosowanie: | woda czysta |
| Dopuszczalna niewielka ilość piasku w cieczy: | Tak max. 60 g//m³ |
| Temperatura cieczy max. [°C]: | +35 |
Wymiary i waga | |
| Średnica [cal]: | 5 |
| Średnica [mm]: | 127 |
| Wysokość [mm]:
| 649 |
| Waga [kg]: | 15 |
Wykonanie materiałowe | |
| Wirnik: | noryl |
| Obudowa / korpus ssący pompy: | stal nierdzewna AISI 304 |
| Obudowa / korpus silnika: | stal nierdzewna AISI 304  Gatunek 1.4301 - należy do jednego z najczęściej stosowanych spośród stali nierdzewnych (odpornych na korozję), gatunek ten potocznie określany jest także, jako stal „18/8”, „18/10”. Zawiera około 18% chromu i 8,0 - 10,5% niklu (tab. 1). Oznaczenie zgodne z normą PN-EN 10088 - X5CrNi18-10/1.4301, a oznaczenie amerykańskie według ASTM/AISI to 304. Gatunek 1.4401 – to kolejny popularny gatunek austenitycznych stali nierdzewnych. Według normy PN-EN jest oznaczany, jako X5CrNiMo17-12-2/1.4401. Posiada stężenie chromu około 17% i 12% niklu i pod tym względem jest podobny do gatunku 1.4301, jednak dodatkowo zawiera od 2% do 2,5% Mo, który zwiększa odporność korozyjną. W normach amerykańskich ASTM/AISI gatunek o takim składzie chemicznym posiada oznaczenie 316. Oba gatunki stali posiadają swoją niskowęglową odmianę. O tym samym składzie chemicznym lecz stężeniu węgla ograniczonym do 0,03%, stosowane na elementy spawane o większych grubościach ścianek (pow. 6mm). Dla gatunku 1.4301 (AISI 304) niskowęglowa odmiana to gatunek 1.4307 (AISI 304L), natomiast dla gatunku 1.4401 (AISI 316) niskowęglowa odmiana to 1.4404 (AISI 316L). |
Dodatkowe wyposażenie i kompletność dostaw | |
| Płaszcz chłodzący silnika: Wymagany gdy:
Płaszcz chłodzący może mieć charakter zwykłej rury PCV, w którą wsuniemy pompę, następnie uszczelniając górną część rury wymusimy zassanie wody od dołu, poniżej poziomu silnika pompy. Dzięki tej operacji, woda będzie przepływać wzdłuż silnika, zapobiegając jego przegrzewaniu się. | Tak |
