Dane produktu

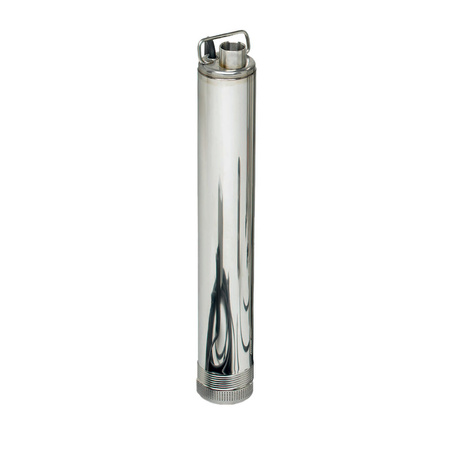

ACUASUB to włoska pompa głębinowa o średnicy 4" z wbudowanym płaszczem chłodzącym silnik.
Zastosowanie
Pompy ACUASUB znajdują zastosowanie w instalacjach wodociągowych domów jedno i wielorodzinnych, gospodarstwach rolnych, ogródkach działkowych, zakładach przemysłowych lub rzemieślniczych w szczególności tam, gdzie lustro wody w studniach rurowych lub kręgowych utrzymuje się poniżej 8m lub sezonowo spada poniżej tego poziomu, uniemożliwiając zastosowanie pomp samozasysających.
Przeznaczone są do tłoczenia wody pitnej, przemysłowej, wód mineralnych i termalnych o temperaturze do 40oC nie zawierających domieszek ściernych lub długowłóknistych z maksymalna dopuszczalna ilość cząsteczek stałych 60 gr/m3. Większa zawartość piasku spowoduje skrócenie żywotności pompy oraz zwiększa ryzyko jej zablokowania.
Ograniczenia użycia
- Maksymalna ilość włączeń w ciągu godziny - 40
- Pompa może pracować zarówno w pionie i poziomie
- Dzięki konstrukcji z płaszczem chłodzącym, pompa nie musi być całkowicie zanurzona podczas pracy
Budowa
Pompa ACUASUB posiada budowę monoblokową (pompa na stałe złączona z silnikiem). Jest pompą wielostopniową (wilowirnikowa), odśrodkową z wirnikami o przepływie promieniowym, osadzona na wydłużonym wale silnika elektrycznego.
Od strony silnika, układ przepływowy zamyka "kierownica", kierująca wodę na obudowę silnika, skąd przez kanał zbiorczy do króćca tłocznego 5/4".
Obudowę pompy tworzy cienkościenna rura zwijana z blachy stalowej stanowiąca płaszcz chłodzący silnika.
W górnej części pompy znajduje się wyprowadzenie przewodu zasilającego silnik oraz króciec tłoczny.
Od dołu cylinder obudowy zamyka odpowiednio perforowana pokrywa.
Pompa ACUASUB ma wbudowany kondensator rozruchowy, co eliminuje konieczność montażu dodatkowej skrzynki rozruchowej.
Normy i świadectwa dopuszczenia
- CEI EN 60335-1
- CEI EN 60335-2-41
- EN 55014-1
- EN 55014-2
- EN 61000-3-2
- EN 61000-3-3
- 2900/125/EC (ErP)
![Napięcie zasilania [V]: 230](/data/include/cms/ikony-projector/230v.png "Napięcie zasilania [V]: 230")
Parametry podstawowe | |
| Najważniejsze cechy: | pompuje niewielką zawartość piasku |
| Docelowe miejsce pracy: | Studnia kopana (cembrowana) Otwarty zbiornik wodny Studnia głębinowa (odwiert) |

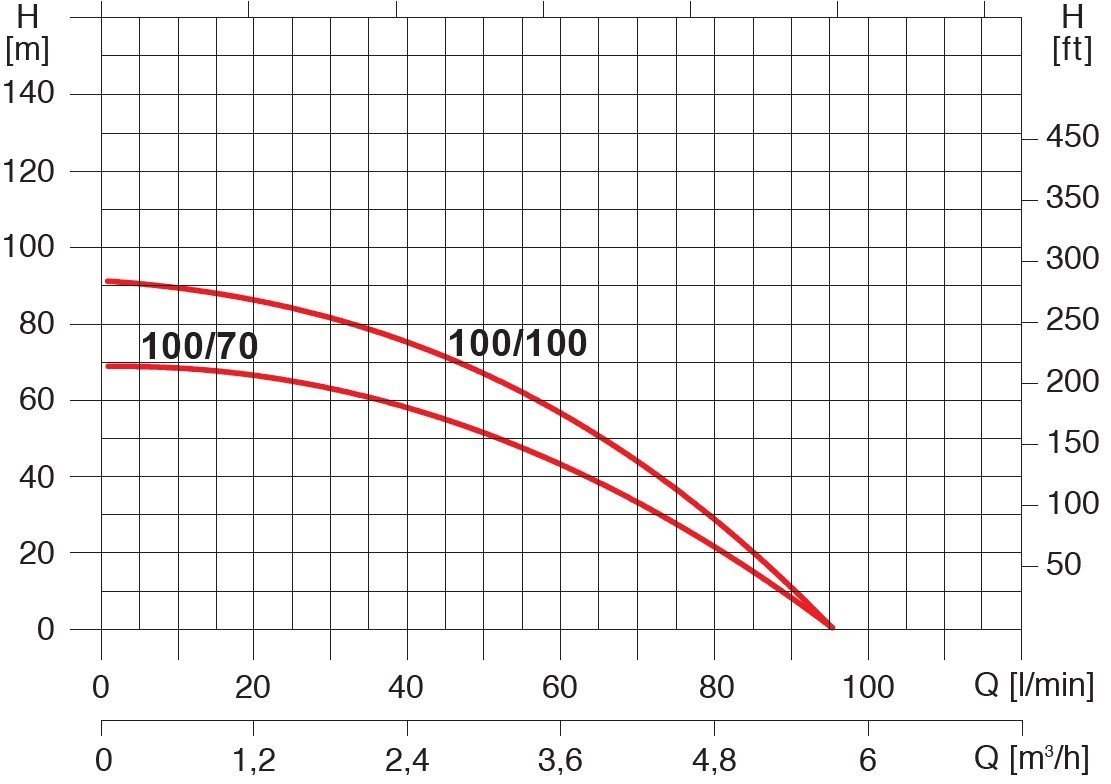

Wydajność max. [m³/h]: Wydajność maksymalna Q max. - najwyższy możliwy przepływ cieczy przez pompę, przy najmniejszej możliwej wysokości podnoszenia H min. Aby właściwie dobrać pompę, należy wyznaczyć docelowy "punkt pracy" (wymagana wydajność i ciśnienie), uwzględniając wszystkie możliwe straty m.in. odległość pompowania, wysokość podnoszenia, przekroje rur itd. | 5,7 |
| Wysokość podnoszenia max. [m]: Wysokość podnoszenia H max. - najwyższa możliwa wysokość tłoczenia cieczy, przy najmniejszej możliwej wydajności Q min. Znając wysokość podnoszenia możemy w łatwy sposób określić maksymalne ciśnienie pompy. Wysokość podnoszenia 10m, to odpowiednik ok 1BAR ciśnienia. Gdy więc np. pompa ma max. 70m podnoszenia to w teorii powinna dać na wyjściu ok 7BAR. | 90 |
| Napięcie zasilania [V]: | 230 |
| Moc max. [W]: | 1100 |
Przyłącza | |
| Rodzaj przyłącza (króćca) wyjściowego: | Gwint [cal] |
| Wymiar przyłącza wyj.: | 5/4 |
| Rodzaj gwintu wyj.: | W - wewnętrzny |
Parametry elektryczne | |
| Silnik w komplecie: | Tak |
| Obroty [ilość/min]: | 2850 |
| Kondensator wbudowany w silnik : Każdy silnik 1-fazowy o napięciu zasilania 230V, wymaga do pracy kondensatora rozruchowego. Najczęściej stosowane rozwiązania to:
lub
| Tak |
Przewód zasilający | |
| Przewód zasilający w komplecie: | Tak |
| Długość przewodu [m]: | 1,5 |
| Ilość żył wychodzących z silnika: | 3 |
Zabezpieczenie przed pracą na sucho | |
Zalety / Przeciwwskazania | |
| Max. zanurzenie pompy poniżej lustra [m]: Maksymalna głębokość na jakiej może być zamontowana pompa poniżej lustra wody. Praca na większej głębokości może doprowadzić do uszkodzenia pompy. | 60 |
| Zastosowanie: | woda czysta |
| Dopuszczalna niewielka ilość piasku w cieczy: | Tak 60 g/m³ |
| Temperatura cieczy max. [°C]: | +35 |
Wymiary i waga | |
| Średnica [cal]: | 4 |
| Średnica [mm]: | 100 |
| Wysokość [mm]:
| 802 |
| Waga [kg]: | 15 |
Wykonanie materiałowe | |
| Wirnik: | noryl |
| Obudowa / korpus ssący pompy: | stal nierdzewna AISI 304 |
| Obudowa / korpus silnika: | stal nierdzewna AISI 304  Gatunek 1.4301 - należy do jednego z najczęściej stosowanych spośród stali nierdzewnych (odpornych na korozję), gatunek ten potocznie określany jest także, jako stal „18/8”, „18/10”. Zawiera około 18% chromu i 8,0 - 10,5% niklu (tab. 1). Oznaczenie zgodne z normą PN-EN 10088 - X5CrNi18-10/1.4301, a oznaczenie amerykańskie według ASTM/AISI to 304. Gatunek 1.4401 – to kolejny popularny gatunek austenitycznych stali nierdzewnych. Według normy PN-EN jest oznaczany, jako X5CrNiMo17-12-2/1.4401. Posiada stężenie chromu około 17% i 12% niklu i pod tym względem jest podobny do gatunku 1.4301, jednak dodatkowo zawiera od 2% do 2,5% Mo, który zwiększa odporność korozyjną. W normach amerykańskich ASTM/AISI gatunek o takim składzie chemicznym posiada oznaczenie 316. Oba gatunki stali posiadają swoją niskowęglową odmianę. O tym samym składzie chemicznym lecz stężeniu węgla ograniczonym do 0,03%, stosowane na elementy spawane o większych grubościach ścianek (pow. 6mm). Dla gatunku 1.4301 (AISI 304) niskowęglowa odmiana to gatunek 1.4307 (AISI 304L), natomiast dla gatunku 1.4401 (AISI 316) niskowęglowa odmiana to 1.4404 (AISI 316L). |
Dodatkowe wyposażenie i kompletność dostaw | |
| Płaszcz chłodzący silnika: Wymagany gdy:
Płaszcz chłodzący może mieć charakter zwykłej rury PCV, w którą wsuniemy pompę, następnie uszczelniając górną część rury wymusimy zassanie wody od dołu, poniżej poziomu silnika pompy. Dzięki tej operacji, woda będzie przepływać wzdłuż silnika, zapobiegając jego przegrzewaniu się. | Tak |
