Pompa 50PJM160 2,2kW/2900

    Pompy PJM (Pompy Jednostopniowe Monoblokowe) w wykonaniu standardowym przeznaczone są do pompowania wody czystej i lekko zanieczyszczonej o współczynniku pH=6-8 i temperaturze nie przekraczającej 120°C, oraz stosowane do innych cieczy nieagresywnych w stosunku do materiałów, z których wykonana jest pompa.
Zastosowanie

• instalacje c.o.


• instalacje przemysłowe


• instalacje wodociągowe


• instalacje klimatyzacyjne


• instalacje p.poż - hydrantowe

Zalety

• duża niezawodność


• wykluczone przestawienie osi pompa-silnik


• materiały wypróbowane, typowe i odporne


• łatwość instalacji i obsługi


• dobra relacja cena/jakość


• niewrażliwość na drobne zanieczyszczenia wody dla wykonania z dławnicą sznurową


• możliwość pracy z przetwornicą częstotliwości


• atest PZH


• szybki serwis gwarancyjny i pogwarancyjny

Obszar użytkowania

• Wydajność do 360 m3/h


• Wysokość podnoszenia do 130 m


• Maksymalne ciśnienie robocze 0,6 lub 1,6 MPa


• Zakres temperatur y -15á120°C


• Temperatura otoczenia max. 40°C


• Śednica króćców ssących 32á200 mm


• Śednica króćców tłocznych 32á150 mm

Koncepcja budowy

część hydrauliczna

• pompa wirowa jednostopniowa


• ssanie w osi poziomej, tłoczenie w osi pionowej do góry


• monoblok - wirnik pompy montowany bezpośrednio na wale silnika


• uszczelnienie mechaniczne DMc (inne na życzenie).

silnik

• trójfazowy asynchroniczny z wirnikiem klatkowym


• zamknięty


• wał silnika przedłużony


• obroty 1400 min-1 lub 2900 min-1


• napięcie 3 x 230-400, 400, 400/690


• częstotliwość 50 Hz


• kierunek obrotów w prawo (patrząc od strony napędu)


• wymagane pełne zewnętrzne zabezpieczenie elektryczne

Dobór pompy typu PJM
Podczas doboru pomp monoblokowych PJM należy uwzględnić:

• wymagane ciśnienie i wydajność w punkcie pracy


• straty ciśnienia wynikające z różnicy wysokości


• straty ciśnienia w rurociągach. W przypadku długich rurociągów, dużej ilości kolan lub zaworów itp. może być konieczne obliczenie strat ciśnienia


• najlepszą sprawność w punkcie pracy

Dobierając pompę, która pracuje zawsze w tym samym punkcie pracy, należy dobrać taką pompę, której punkt pracy odpowiada najlepszej sprawności. Przy doborze odpowiedniego wykonania materiałowego pompy należy zwrócić uwagę na tłoczoną ciecz i jej właściwości.

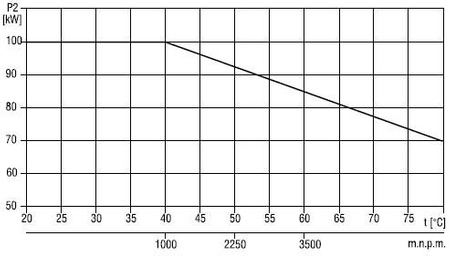

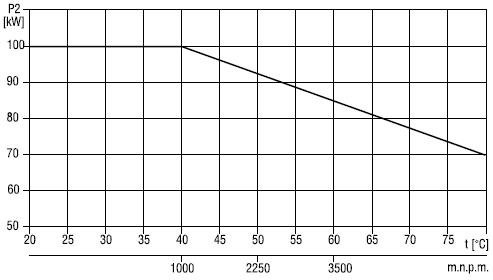

Maksymalna temperatura otoczenia pracy pompy
Maksymalna temperatura otoczenia pracy pompy wynosi +40 °C. Jeżeli temperatura otoczenia jest wyższa niż 40 °C lub pompa pracuje na wysokości powyżej 1000 m.n.p.m. należy zmniejszyć moc P2 z powodu mniejszej gęstości powietrza. W takich przypadkach konieczne może być zastosowanie silnika o większej mocy.

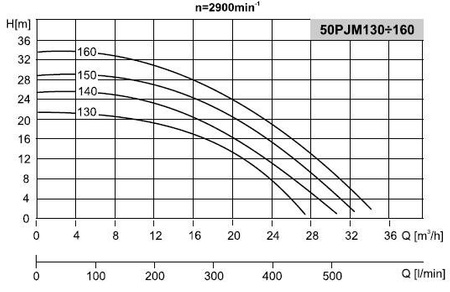

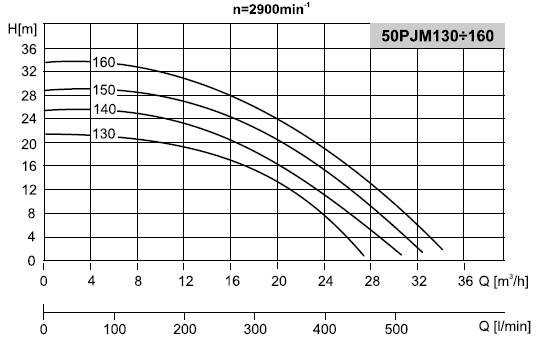

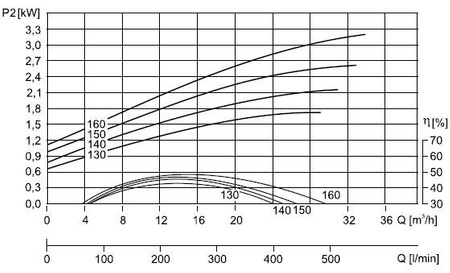

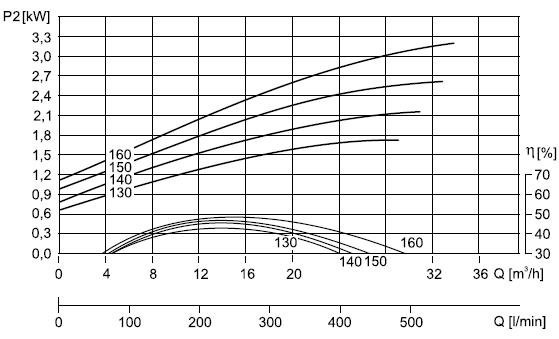

Charakterystyka 50PJM160 (w pliku pdf na dole strony charakterystyki pozostałych modeli PJM)
Dla zamieszczonej charakterystyki obowiązują następujące warunki:

• krzywe odnoszą się do wody o temperaturze 20 °C


• krzywe odnoszą się do prędkości obrotowej silników przy 50 Hz


• konwersja pomiędzy wysokością podnoszenia [H], a ciśnieniem “p[kPa]” odnosi się do wody o gęstości p=1000 kg/m3,

W przypadku gdy gęstość cieczy jest inna niż 1000 kg/m3 ciśnienie tłoczenia jest proporcjonalne do gęstości.
W przypadku tłoczenia cieczy o gęstości większej niż 1000 kg/m3, należy zamontować silniki o odpowiednio większej mocy.

• Wartości krzywych odnoszą się do lepkości kinematycznej v=1 mm2/s (1cSt).

Maksymalna lepkość kinematyczna, nie wymagająca przeliczenia mocy silnika, wynosi 3 mm2/s.
Pompa nie powinna pracować z wydajnością minimalną poniżej 0,1 x Q przy optymalnej sprawności, ponieważ może to być przyczyną przegrzania pompy.
Ciecz: Woda pozbawiona powietrza.
Podczas doboru należy dodać margines bezpieczeństwa co najmniej 0,5 m.
Dla cieczy o lepkości i ciężarze właściwym większym niż wody wymagane jest uzgodnienie mocy silnika.
W katalogu przedstawiono charakterystyki wykonań standardowych.
Możliwe jest wykonanie pomp o innych parametrach (średnica wirnika, moc silnika itp.) niż przedstawiono w katalogu.
Inne zastosowanie pomp PJM - w wykonaniu specjalnym
Pompy PJM w wykonaniu specjalnym w zależności od zastosowanego uszczelnienia oraz wykonania materiałowego przeznaczone do różnorodnych czynników. Wykonania specjalne pomp PJM przedstawione są w katalogu „Pompy przemysłowe”.
Zakres stosowalności
Mobonlokowe pompy typu PJM przeznaczone są do pompowania rozmaitych cieczy. w szerokiej gamie stężeń, temperatur oraz ciśnień. Ciecze nie powinny być wybuchowe, nie zawierać cząstek stałych i długowłóknistych. Tłoczone ciecze nie mogą reagować chemicznie z materiałami pompy.
