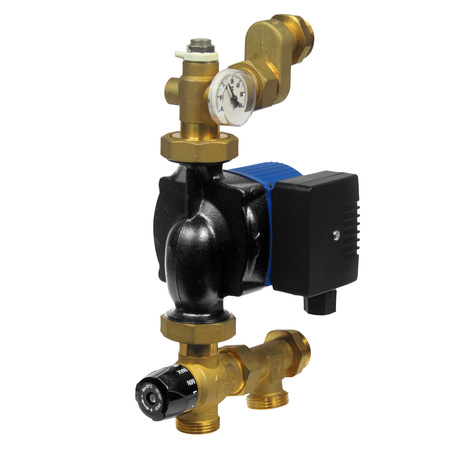

Moduł mieszająco-pompowy W-MOD ePCO 25/40-70ZK LFP

Zestaw W‑MOD LFP to moduł mieszająco‑pompowy, który służy do wymuszania obiegu cieczy i stabilizacji temperatury w instalacjach grzewczych płaszczyznowych (np. ogrzewanie podłogowe) oraz w instalacjach ciepłej wody użytkowej.

Moduł mieszająco-pompowy W-MOD z termostatycznym zaworem mieszającym, ograniczając temperaturę tłoczonego medium, idealnie sprawdza się w instalacjach ogrzewania podłogowego. Może być montowany bezpośrednio w skrzynkach rozdzielaczy obwodów grzewczych. Znajduje także zastosowanie w obiegach ciepłej wody użytkowej po zamontowaniu ich za zasobnikiem c.w.u

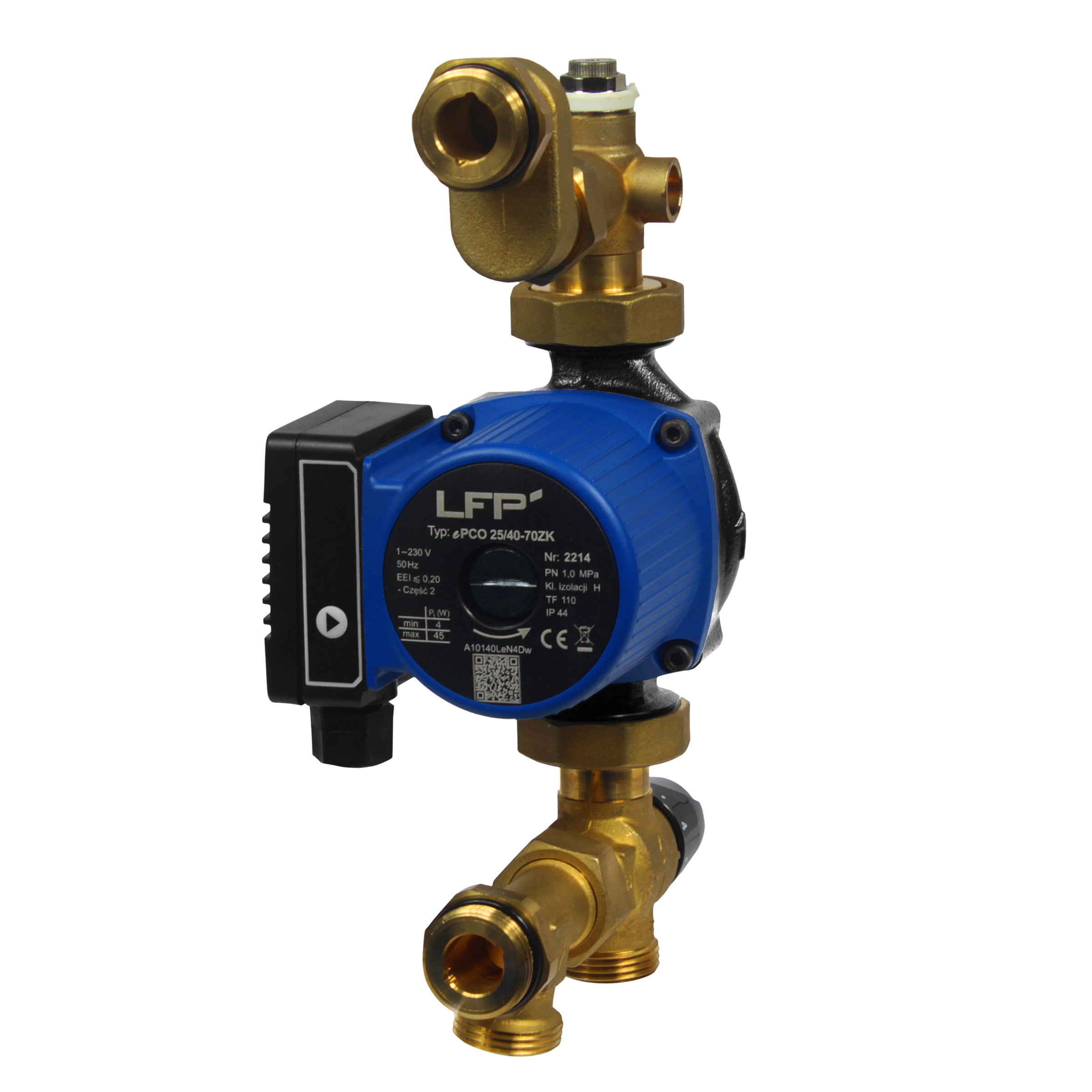

W skład zestawu wchodzi pompa obiegowa ePCO 25/40-70ZK sterowana elektronicznie przeznaczona do zapewniania obiegu wody w systemach grzewczych. Jej działanie pozwala na szybkie rozprowadzanie ciepła, zapewniając jednocześnie stałą temperaturę w ogrzewanych pomieszczeniach. Pompy te idealnie sprawdzają się w instalacjach ze zmiennym natężeniem przepływu, np. instalacje centralnego ogrzewania z grzejnikami regulowanymi za pomocą termostatu oraz w instalacjach z niskimi przepływami i znacznymi skokami temperatury tłoczonej cieczy (np. instalacje solarne).

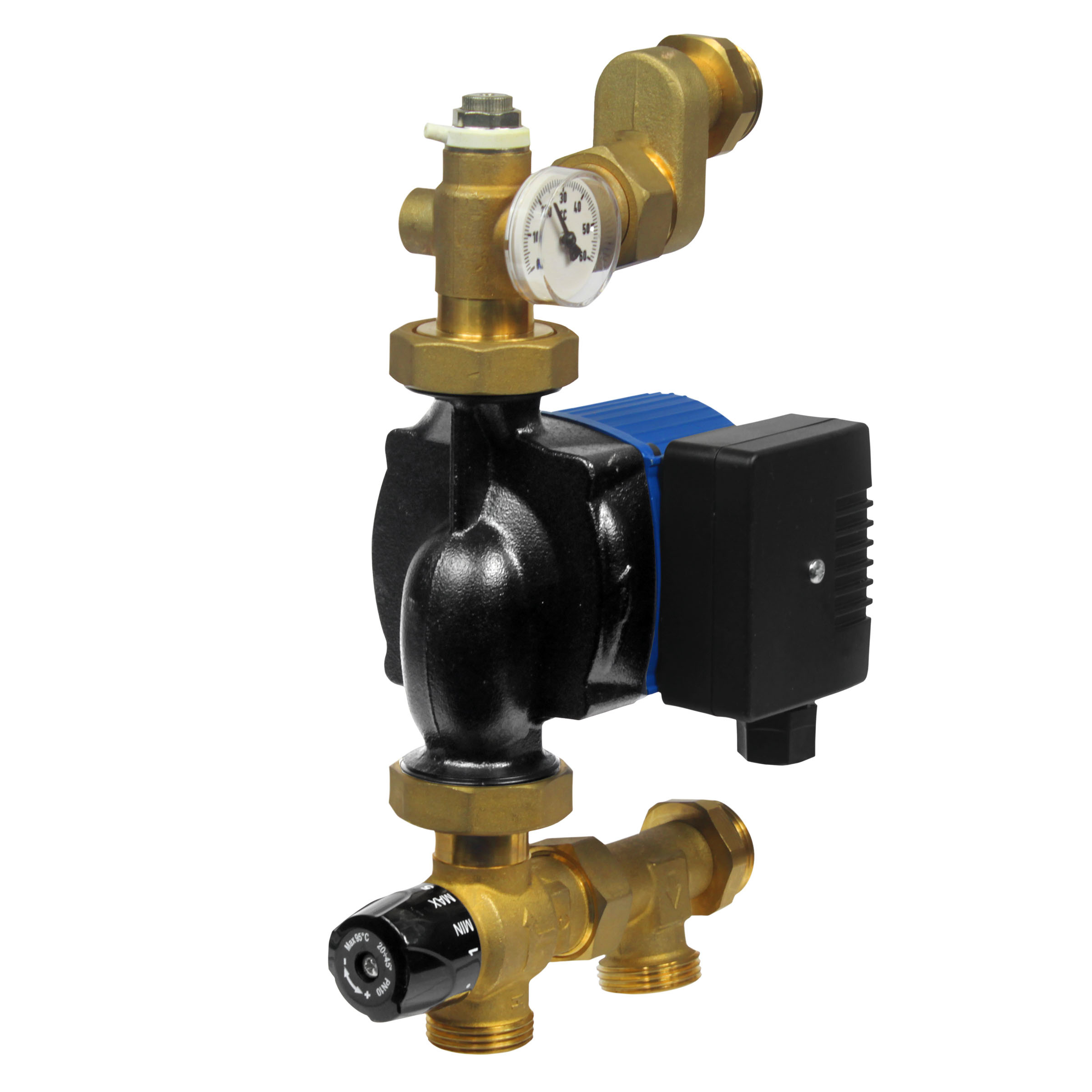

Całość zestawu składa się z:

• pompy obiegowej,
• termometru,
• zaworu mieszającego,
• odpowietrznika,
• kolana,
• trójnika,
• mimośrodu.

Moduł mieszająco–pompowy W-MOD LFP jest elementem technologii kotłowni, który:

• zapewnia cyrkulację medium grzewczego w instalacji,

• stabilizuje i ogranicza temperaturę czynnika dzięki termostatycznemu zaworowi mieszającemu,

• chroni instalację przed przegrzewaniem, co jest szczególnie ważne w ogrzewaniu podłogowym

Typowe zastosowania

• Ogrzewanie podłogowe – zestaw utrzymuje odpowiednią temperaturę wody (np. 25–45°C lub 25–55°C), aby nie uszkodzić podłogi i zapewnić komfort cieplny.

• Instalacje ciepłej wody użytkowej (c.w.u.) – po zamontowaniu za zasobnikiem c.w.u. stabilizuje temperaturę wody, poprawiając bezpieczeństwo i komfort użytkowania.

• Rozdzielacze obwodów grzewczych – moduł może być montowany bezpośrednio w skrzynkach rozdzielaczy, co ułatwia instalację i serwis

Dlaczego warto stosować?

• Chroni instalację przed zbyt wysoką temperaturą.

• Umożliwia efektywne i bezpieczne ogrzewanie podłogowe.

• Zwiększa komfort użytkowania ciepłej wody.

• Jest kompaktowy i łatwy w montażu w rozdzielaczach

• optymalizuje przepływ poprzez zastosowany zawór termostatyczny ręczny o przepływie Kvs 3,4 m³/h (orientacyjna wielkość instalacji to 90 m²)
• łatwa regulacja temperatury w zakresie od +25^oC do +45^oC poprzez wyposażenie modułu w zawór mieszający, do którego nie trzeba podłączać żadnego regulatora lub zasilania elektrycznego i prowadzić dodatkowych przewodów

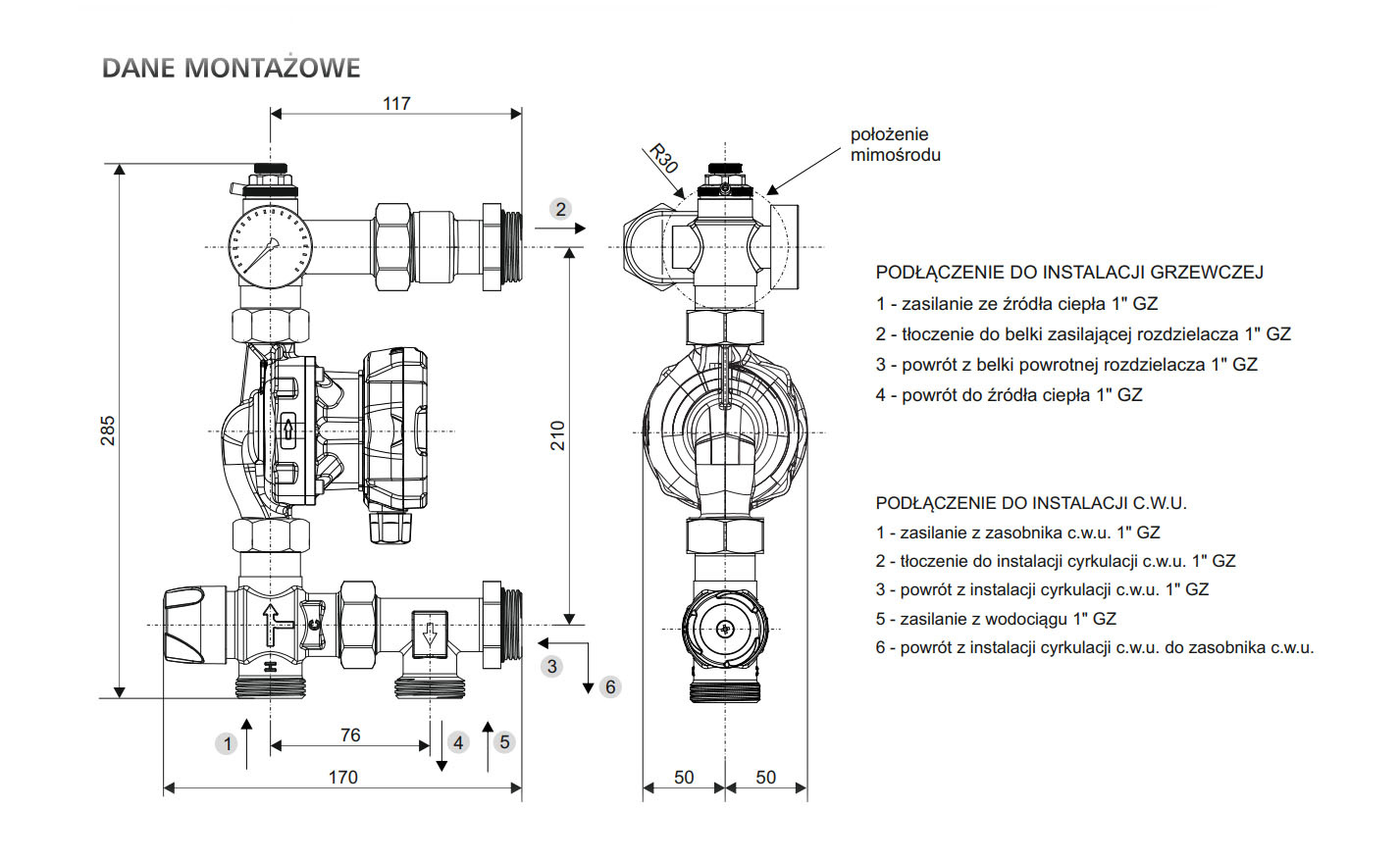

• uniwersalność rozstawu – zastosowany mimośród 30 mm umożliwiający połączenie z rozdzielaczem o standardowym rozstawie 210 mm, a także innych rozdzielaczy o rozstawie od 180 mm do 240 mm

Główne funkcje

• Wymuszanie obiegu czynnika grzewczego – dzięki wbudowanej pompie obiegowej.

• Stabilizacja temperatury – termostatyczny zawór mieszający ogranicza temperaturę medium, chroniąc instalację przed przegrzaniem.

• Bezpieczne ogrzewanie podłogowe – utrzymuje wodę w zakresie 25–45°C lub 25–55°C, co zapobiega uszkodzeniom podłogi i poprawia komfort cieplny.

• Zastosowanie w c.w.u. – po zamontowaniu za zasobnikiem ciepłej wody użytkowej stabilizuje temperaturę wody, zwiększając bezpieczeństwo użytkowników.

Poszczególne elementy zestawu

• Pompa obiegowa – zapewnia cyrkulację czynnika grzewczego w instalacji.

• Zawór mieszający termostatyczny – ogranicza temperaturę medium, chroniąc instalację przed przegrzaniem.

• Stabilizacja pracy systemu – utrzymuje stałą temperaturę wody w obiegu, co poprawia komfort cieplny i bezpieczeństwo
