Dane produktu

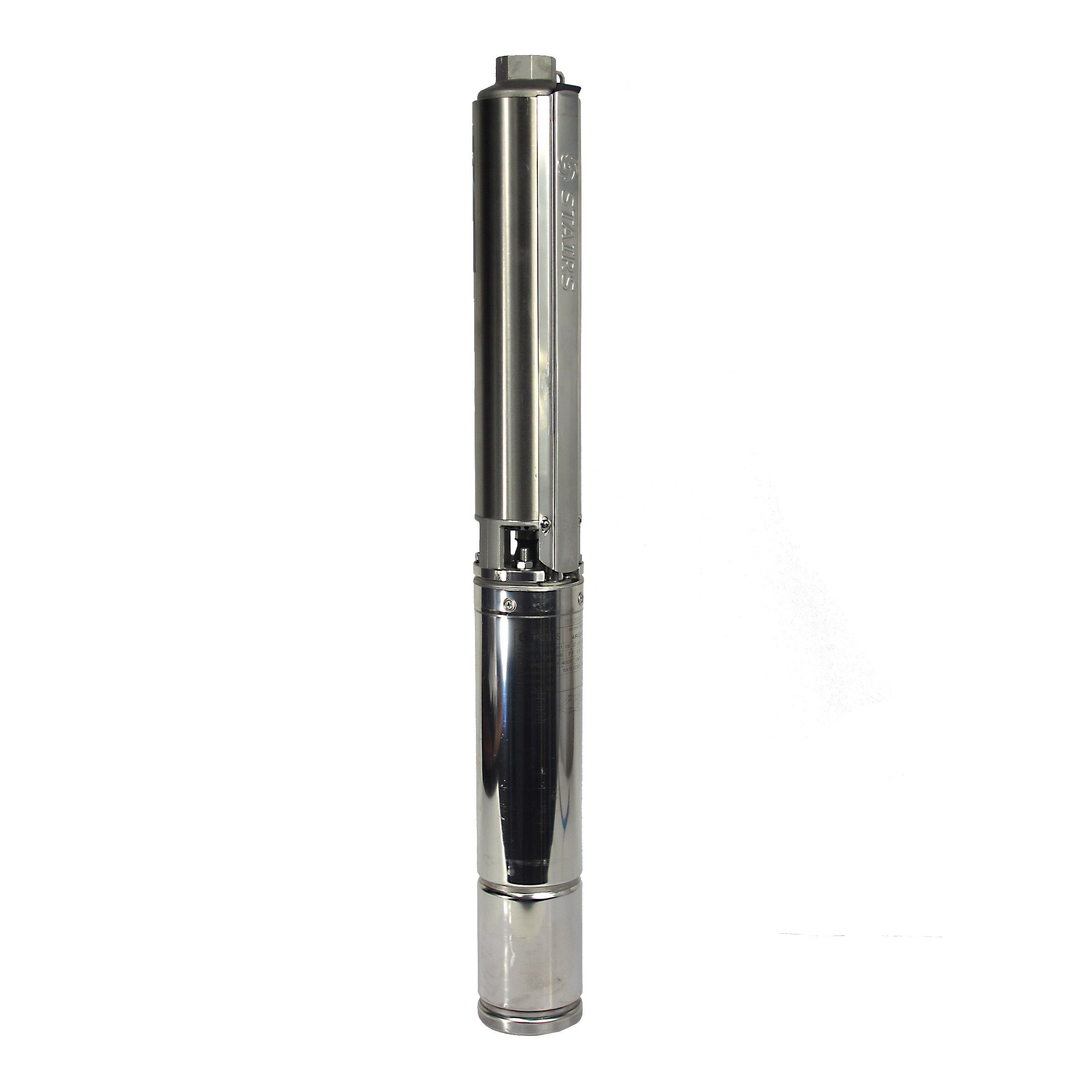

Pompa głębinowa ST STAIRS została zaprojektowana i jest produkowana z wysokiej jakości materiałów tak, aby zapewnić wiele lat bezawaryjnej pracy.
Konstrukcja z tzw. pływających wirników zmniejsza wymagania potrzebne do startu momentu obrotowego oraz przede wszystkim zwiększa odporność na zawarty w wodzie piasek.
Olejowy silnik głębinowy STAIRS został zaprojektowany do pracy w studniach min. 4" bądź większych.
Zastosowanie
- Dostarczanie wody użytkowej ze studni głębinowych i kopanych do domów prywatnych, działek, zakładów przemysłowych, gospodarstw rolniczych oraz wszędzie tam gdzie potrzebna jest gwarancja nieprzerwanego zaopatrzenia w wodę
- Wodociągi miejskie i przemysłowe
- Instalacje nawadniające uprawy
- Systemy gaśnicze
- Podnoszenie ciśnienia wody w wysokościowcach
Warunki pracy
- Temperatura wody do 35oC
- Możliwa zawartość piasku: do 50g/m3
- Przeznaczona do pracy ciągłej
- Wysoka sprawność hydrauliczna
Budowa
- Koncepcja pływających wirników - wykonane z norylu (w serii pomp SP wirniki ze stali nierdzewnej AISI 304)
- Obudowa i wał - stal nierdzewna AISI 304
- Wbudowany zawór zwrotny ze stali nierdzewnej AISI 304
- Średnica pompy 4" (ok. 98mm ze śrubami i mocowaniem kabla)
Bardzo znaczącym elementem zestawu jest przezwajalny 4" silniki głębinowy, charakteryzujący się bardzo długą żywotnością i wydajnością.
Komponenty takie jak uszczelnienie mechaniczne, miedziane uzwojenie oraz izolacja są najwyższej jakości. Zastosowano wodoodporne złącza elektryczne. Wszystkie silniki głębinowe STAIRS są testowane zgodnie z bardzo restrykcyjnymi procedurami.
Główne zalety
- Wymienne, wodoodporne złącze przewodu
- Przewód spełnia normę CE - bezpieczny dla zdrowia i środowiska - konieczny w sytuacji pompowania wody pitnej
- Nietoksyczny olej – wysokiej jakości, bezbarwny olej spełniający wysokie wymagania władz krajowych i międzynarodowych (USA FDA, US Pharmacopeia/National Formulary, Europen Pharmacopoeia approved)
- Specjalny stojan zapewniający wysoki moment obrotowy przy starcie
Specyfikacja silnika
- Obudowa silnika wykonana ze stali nierdzewnej
- Górny wspornik wykonany z niklowanego żeliwa
- Stopień ochrony IP68
- Klasa izolacji F
Wszystkie silniki STAIRS są w 100% testowane elektrycznie i hydraulicznie przed opuszczeniem fabryki.
![Napięcie zasilania [V]: 400](/data/include/cms/ikony-projector/400v.png "Napięcie zasilania [V]: 400")
Parametry podstawowe | |
| Docelowe miejsce pracy: | Studnia kopana (cembrowana) Studnia głębinowa (odwiert) Otwarty zbiornik wodny |

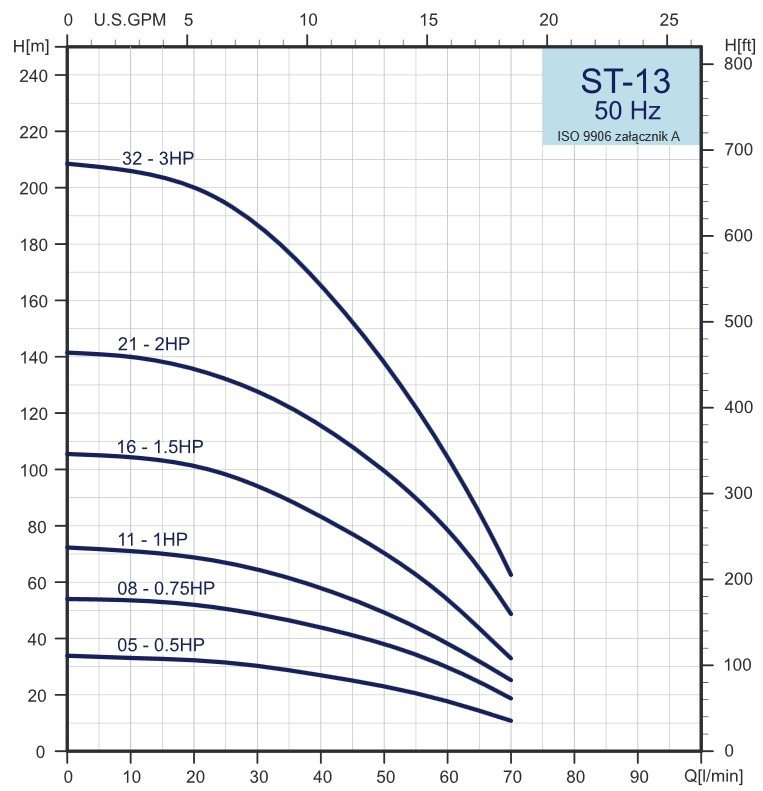

Wydajność max. [m³/h]: Wydajność maksymalna Q max. - najwyższy możliwy przepływ cieczy przez pompę, przy najmniejszej możliwej wysokości podnoszenia H min. Aby właściwie dobrać pompę, należy wyznaczyć docelowy "punkt pracy" (wymagana wydajność i ciśnienie), uwzględniając wszystkie możliwe straty m.in. odległość pompowania, wysokość podnoszenia, przekroje rur itd. | 4,2 |
| Wysokość podnoszenia max. [m]: Wysokość podnoszenia H max. - najwyższa możliwa wysokość tłoczenia cieczy, przy najmniejszej możliwej wydajności Q min. Znając wysokość podnoszenia możemy w łatwy sposób określić maksymalne ciśnienie pompy. Wysokość podnoszenia 10m, to odpowiednik ok 1BAR ciśnienia. Gdy więc np. pompa ma max. 70m podnoszenia to w teorii powinna dać na wyjściu ok 7BAR. | 106 |
| Moc max. [W]: | 1100 |
| Ilość stopni (wirników): Ilość stopni (wirników) pompy wpływa na jej parametry podnoszenia (ciśnienia). Im więcej wirników, tym pompa ma większą wysokość podnoszenia co jest jednoznaczne z większym ciśnieniem. | 16 |
| Napięcie zasilania [V]: | 400 |
Przyłącza | |
| Rodzaj przyłącza (króćca) wyjściowego: | Gwint [cal] |
| Wymiar przyłącza wyj.: | 5/4 |
| Rodzaj gwintu wyj.: | W - wewnętrzny |
Parametry elektryczne | |
| Silnik w komplecie: | Tak |
| Stopień ochrony: | IP68 |
| Klasa izolacji silnika: | F |
Przewód zasilający | |
| Przewód zasilający w komplecie: | Tak |
| Długość przewodu [m]: | 1,7 |
| Ilość żył wychodzących z silnika: | 4 |
| Przekrój żył [mm²]: | 1,5 |
Zalety / Przeciwwskazania | |
| Zastosowanie: | woda czysta |
| Dopuszczalna niewielka ilość piasku w cieczy: | do 50 g/m³ |
Wykonanie materiałowe | |
| Wirnik: | noryl |
| Obudowa / korpus ssący pompy: | stal nierdzewna AISI 304 |
| Obudowa / korpus silnika: | stal nierdzewna AISI 304  Gatunek 1.4301 - należy do jednego z najczęściej stosowanych spośród stali nierdzewnych (odpornych na korozję), gatunek ten potocznie określany jest także, jako stal „18/8”, „18/10”. Zawiera około 18% chromu i 8,0 - 10,5% niklu (tab. 1). Oznaczenie zgodne z normą PN-EN 10088 - X5CrNi18-10/1.4301, a oznaczenie amerykańskie według ASTM/AISI to 304. Gatunek 1.4401 – to kolejny popularny gatunek austenitycznych stali nierdzewnych. Według normy PN-EN jest oznaczany, jako X5CrNiMo17-12-2/1.4401. Posiada stężenie chromu około 17% i 12% niklu i pod tym względem jest podobny do gatunku 1.4301, jednak dodatkowo zawiera od 2% do 2,5% Mo, który zwiększa odporność korozyjną. W normach amerykańskich ASTM/AISI gatunek o takim składzie chemicznym posiada oznaczenie 316. Oba gatunki stali posiadają swoją niskowęglową odmianę. O tym samym składzie chemicznym lecz stężeniu węgla ograniczonym do 0,03%, stosowane na elementy spawane o większych grubościach ścianek (pow. 6mm). Dla gatunku 1.4301 (AISI 304) niskowęglowa odmiana to gatunek 1.4307 (AISI 304L), natomiast dla gatunku 1.4401 (AISI 316) niskowęglowa odmiana to 1.4404 (AISI 316L). |
Dodatkowe wyposażenie i kompletność dostaw | |
| Zawór zwrotny (wbudowany): W przypadku klasycznych pomp głębinowych (które najczęściej mają fabrycznie wbudowany zawór zwrotny), sterowanych przy pomocy wyłącznika ciśnieniowego czy elektronicznego urządzenia typu falownik czy wyłącznik ciśnieniowy zintegrowany z zabezpieczeniem przed pracą na sucho (np. BRIO) zaleca się montaż dodatkowego zaworu zwrotnego (dostępny w naszej ofercie), który odciążając zawór wbudowany w pompie, odpowiednio zabezpieczy ją przed powrotem wody do studni, w czasie gdy pompa nie pracuje. Pompy ze zintegrowanym układem elektronicznym np. Omnitron 5000 AUTOMAT, DIVERTRON, czy np. Multi IP itp. również mają wbudowany fabrycznie zawór zwrotny ale nie zaleca się montaż dodatkowego, który może nieco zaburzyć pracę układu elektronicznego pompy. | Tak |

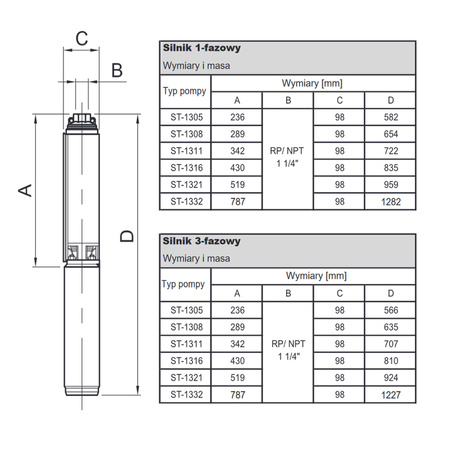

Wymiary i waga | |
| Średnica [cal]: | 4 |
| Średnica [mm]: | 98 |
| Wysokość hydrauliki [mm]: | 430 |
| Wysokość zestawu [mm]: | 835 |
| Waga [kg]: | 13,1 |
