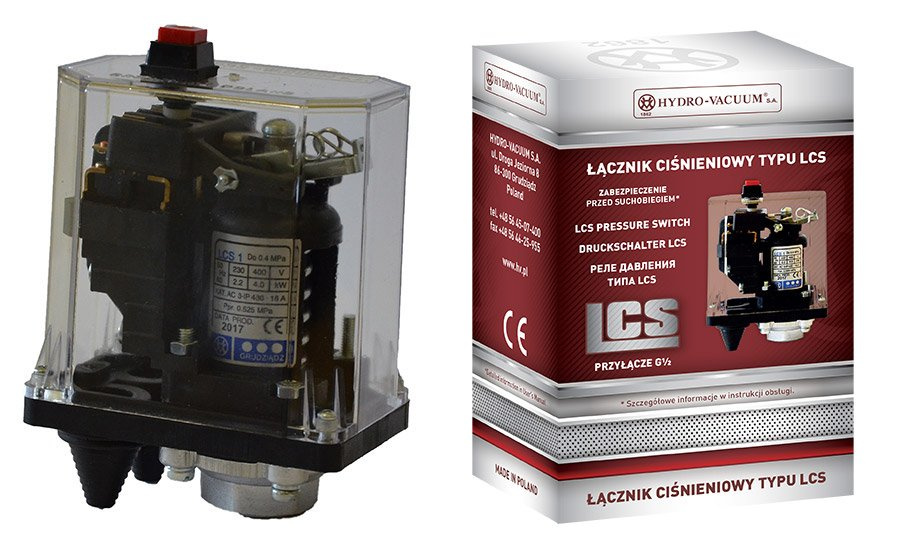

Zabezpieczenie przed suchobiegiem LCS 230/400V Hydro-Vacuum

Zastosowanie

Łączniki LCS są przeznaczone do zabezpieczania urządzeń, głównie pomp przed pracą przy zbyt niskim ciśnieniu w instalacji. Typowym zastosowaniem tych łączników są układy hydroforowe zasilane ze zbiorników otwartych, studni lub sieci wodociągowej, gdzie wymagana jest ochrona przed obniżeniem ciśnienia w rurociągu. Podobnie jak łącznik LCA  jest stycznikiem sterowanym, w tym przypadku spadkiem ciśnienia.

Uwaga! Do prawidłowej pracy układu wymagany wyłącznik ciśnieniowy, najlepiej LCA lub LP3 (dostępne w naszej ofercie) - samo zabezpieczenie przed pracą na sucho LCS, nie zastępuje wyłącznik ciśnieniowego.

Cechy i zalety

• poza silnikami 230V o mocy do 2,2kW łączniki LCS mogą współpracować z silnikami trójfazowymi 400V o mocy do 4kW
• wysoka trwałość (konstrukcja oparta o sprawdzony, obecny na rynku od wielu lat łącznik ciśnieniowy typu LCA)
• szeroki zakres załączania i wyłączania
• gwarancja 24 miesiące

Warunki pracy

• łączniki są przeznaczone do instalowania w pomieszczeniach zamkniętych wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych
• dopuszczalna wysokość instalowania nie może być większa niż 2000 m n.p.m.
• dopuszczalna temperatura otoczenia wynosi od -5^oC do 40^oC
• najniższa wilgotność względna może dochodzić do 50% przy temperaturze 40^oC i do 90% przy temperaturze 20^oC
• stopień ochrony IP 43 (pod warunkiem montażu łącznika pokrywą ku górze)

Zasada działania, budowa

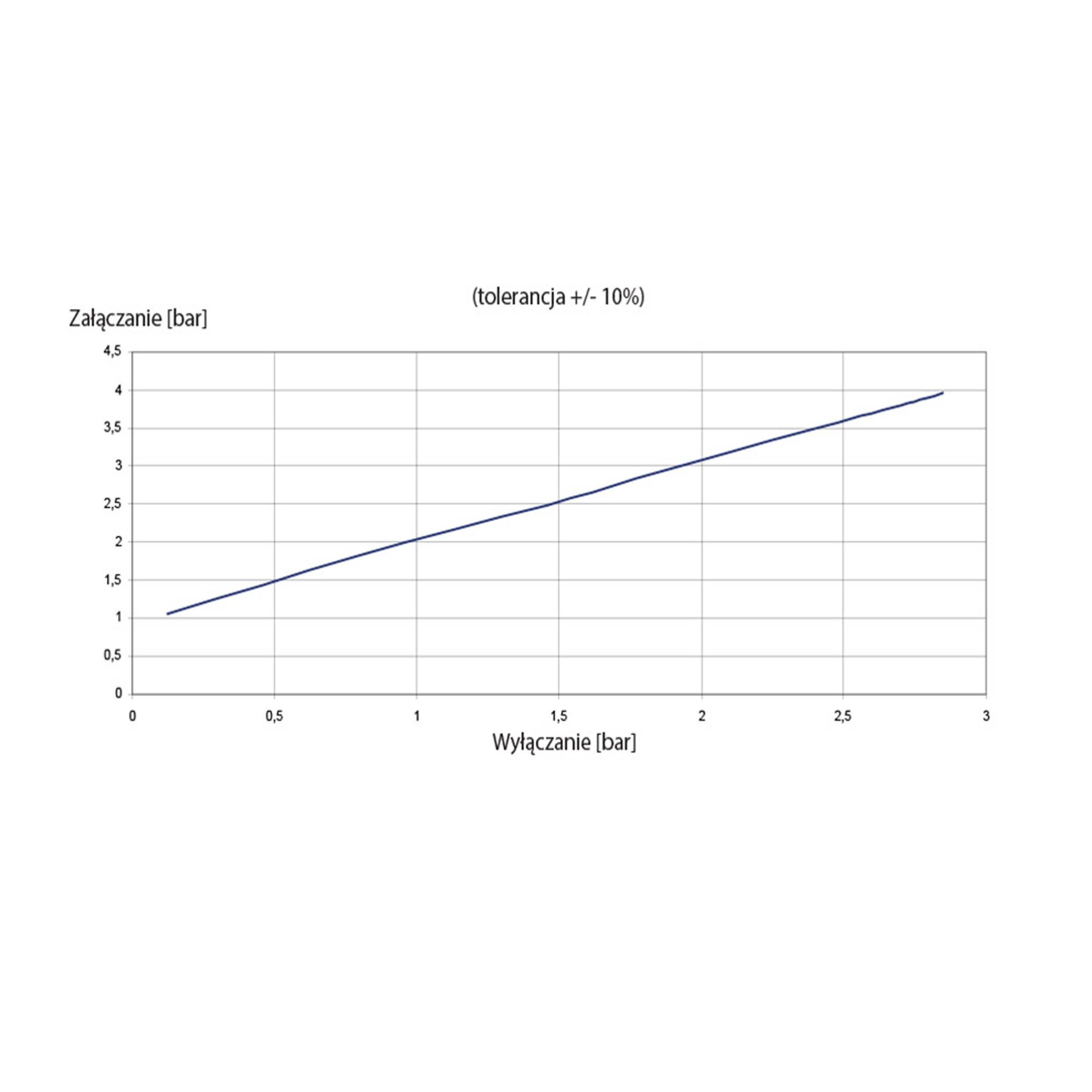

Względem łączników LCA – LCS mają odwrócone działanie, tzn. wyłączają pompę po spadku ciśnienia poniżej wartości nastawionej. Łączniki LCS umożliwiają nastawę ciśnienia zadziałania, bez zmiany różnicy ciśnienia (delty, histerezy), która jest stała i wynosi około 1bar. Wykonane są jako trzytorowe lub jednotorowe dwuprzerwowe rozłączniki manewrowe prądu przemiennego, niskonapięciowe, mechanizowane. Łącznik ciśnieniowy typu LCS stanowi odmianę stycznikową zwierną (po wzroście ciśnienia zwarty). Podstawa, korpus, szczęka ruchoma i nieruchoma są wykonane z tworzywa wzmocnionego włóknem szklanym. Miedziane zestyki mają nakładki ze srebrotlenku kadmu. Obudowa łącznika jest wykonana z poliwęglanu. Po wykryciu niskiego ciśnienia w instalacji LCS wstrzymuje pracę układu. Kolejne załączenie systemu pompowego nastąpi po fizycznym wciśnięciu i trzymaniu przycisku RESET, do czasu powrotu wymaganego ciśnienia roboczego.

Montaż

Łącznik ciśnieniowy należy podłączyć do rurociągów, wkręcając go na złączkę o gwincie G1/2”, którego minimalna długość musi wynosić 15 mm. Połączenie należy uszczelnić podkładką gumową lub włosiem konopnym. Przed wkręceniem łącznika złączkę należy dokładnie ogratować. Niedopuszczalne są ostre krawędzie złączki, gdyż mogą uszkodzić gumową podkładkę.

UWAGA! Niedopuszczalne jest dokręcanie łącznika za pokrywę. Łącznik należy nakręcić kluczem maszynowym 30 mm. Wszelkie prace muszą być wykonywane po uprzednim wyłączeniu zasilania.
