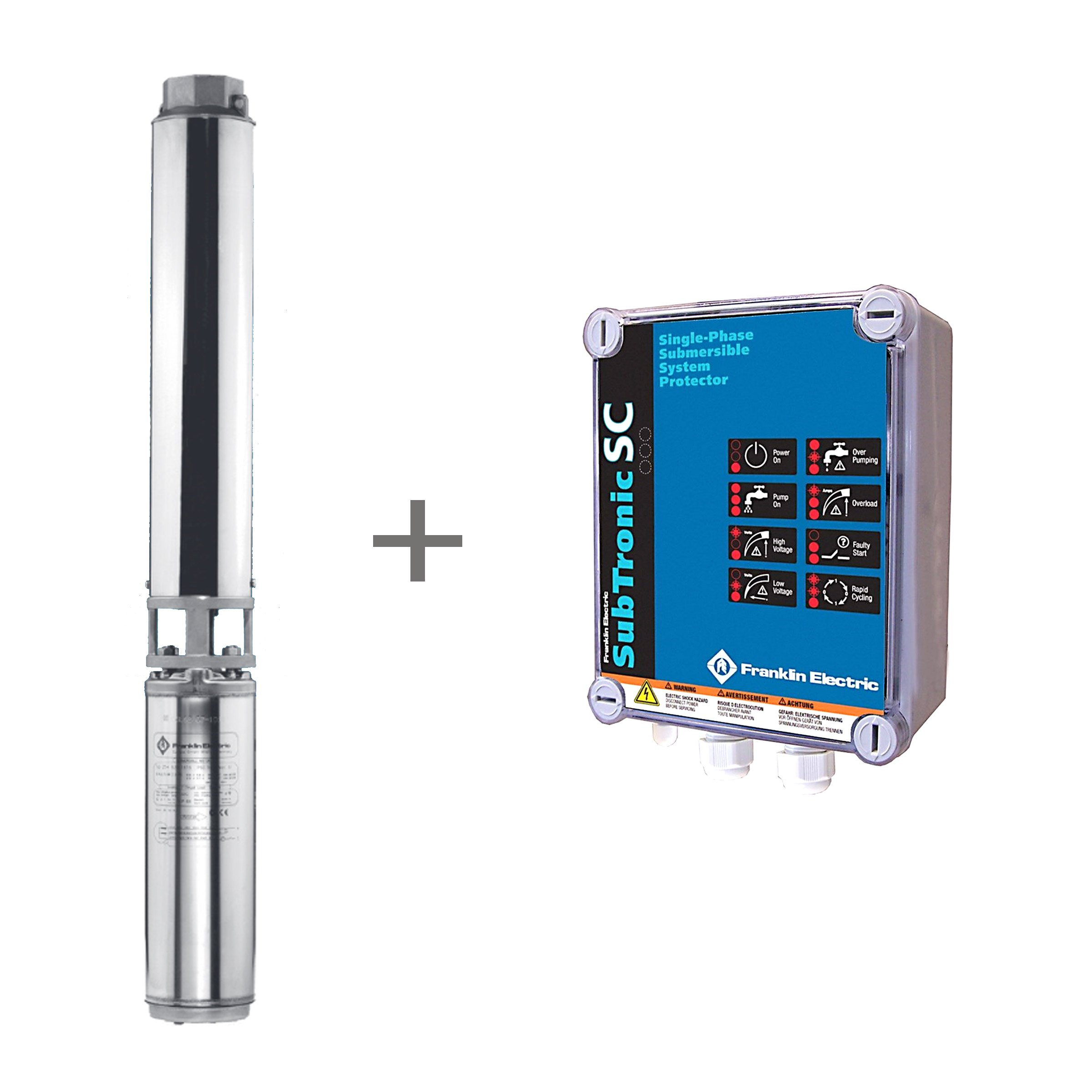

W zestawie
Łatwy zwrot towaru
Dane produktu

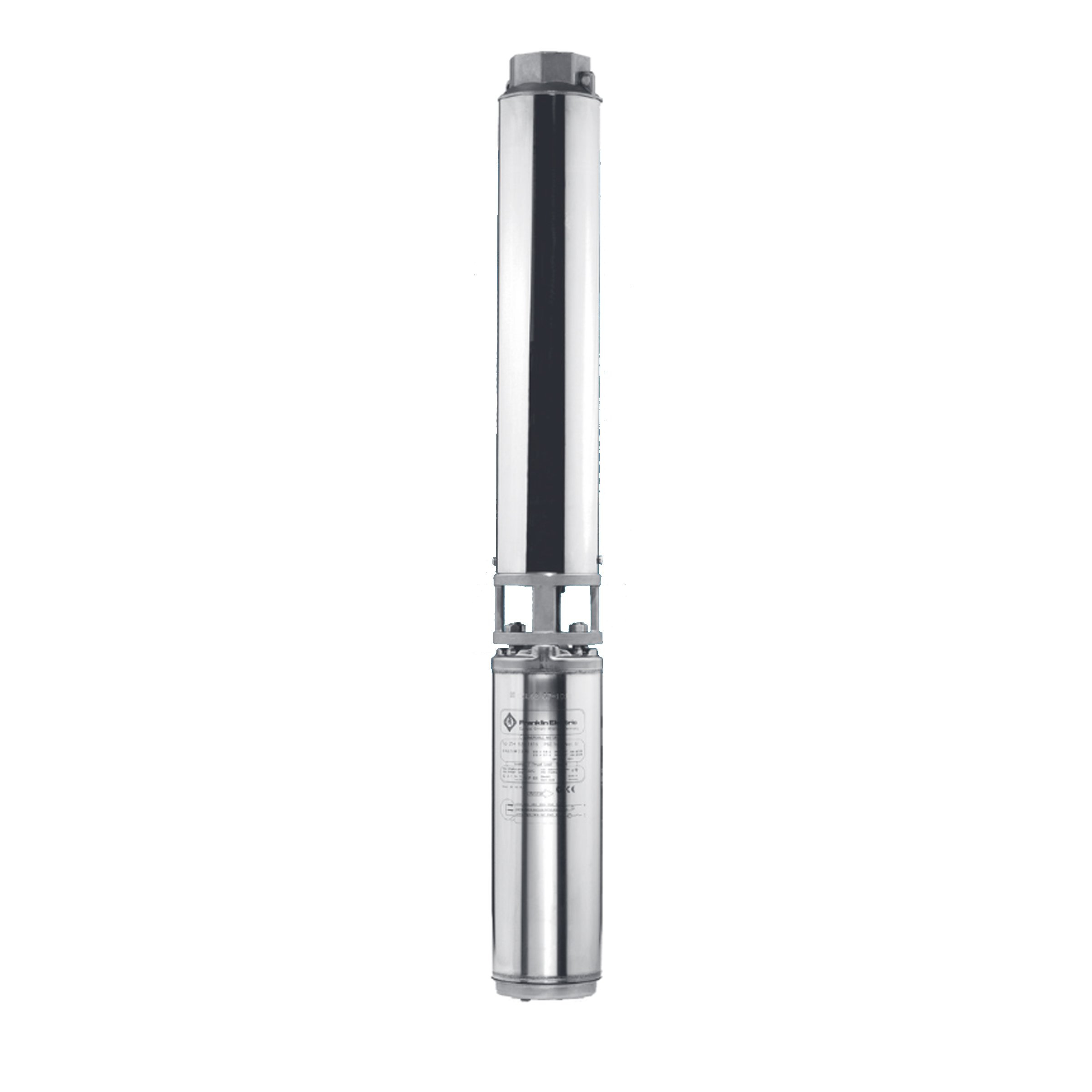

Wysokiej klasy pompa głębinowa E-TECH (Italy) z silnikiem Franklin Electric (USA).
Zestaw rekomendowany dla najbardziej wymagających użytkowników.
Przeznaczony do pracy ciągłej w:
- instalacjach wodociągowych, w domach jednorodzinnych, hotelach, gospodarstwach rolniczych
- systemach podnoszenie ciśnienia
- instalacjach nawadniania i zraszania
- systemach chłodzenia i przetwórstwie przemysłowym
Zalety pompy
- wbudowany zawór zwrotny chroniący pompę przed ryzykiem uderzenia hydraulicznego
- pływające wirniki poprawiają wydajność i zmniejszają zużycie hydrauliki pompy
- możliwość montażu w pionie lub poziomie
- konstrukcja przystosowana do pracy ciągłej, zarówno w pionie jak i poziomie
Specyfikacja
- pompowana ciecz chemicznie i mechanicznie nieagresywna
- maksymalna temperatura pompowanej cieczy: 40oC
- maksymalna zawartość piasku: 25 gram/m3
- maksymalna wielkość zanieczyszczeń: 2 mm
Silnik monolityczny trójfazowy PSC
Czterocalowy, hermetyczny silniki firmy Franklin Electric, wyprodukowane zgodnie ze standardem ISO 9001.
Silnik zapewnia długą bezobsługową pracę w 4" i większych studniach, dzięki dobremu działaniu z niskim prądem rozruchowym i dużym momentem obrotowym. Jest wypełniony specjalnym płynem FES93, który zapewnia możliwość przechowywania w temp. do -40 °C. Specjalna membrana zapewnia kompensację ciśnienia w silniku.
Zalety silnika
- hermetycznie zamknięty stojan
- samoregenerująca się żywica stojana chroni silnik przed uszkodzeniem
- wysokowydajna konstrukcja elektryczna
- zdejmowane, wodoszczelne złącze przewodów "Water Bloc"
- materiał, z którego wykonane są kable zgodny z wymogami dotyczącymi wody pitnej (zatwierdzony przez KTW)
- łożyska poprzeczne i wzdłużne smarowane wodą
- wszystkie silniki w 100% przetestowane
- silnik jest wypełniony specjalnym płynem FES93, który zapewnia możliwość przechowywania w temp. do -40 °C
- specjalna membrana zapewnia kompensację ciśnienia w silniku
- możliwość montażu w pionie lub poziomie
Szczególne dane techniczne
- maksymalne pH wody 6.5-8
- ilość uruchomień na godzinę - 20
- chłodzenie przepływu: min. 8 cm/s
- tolerancja napięciowa: +6% / -10% UN

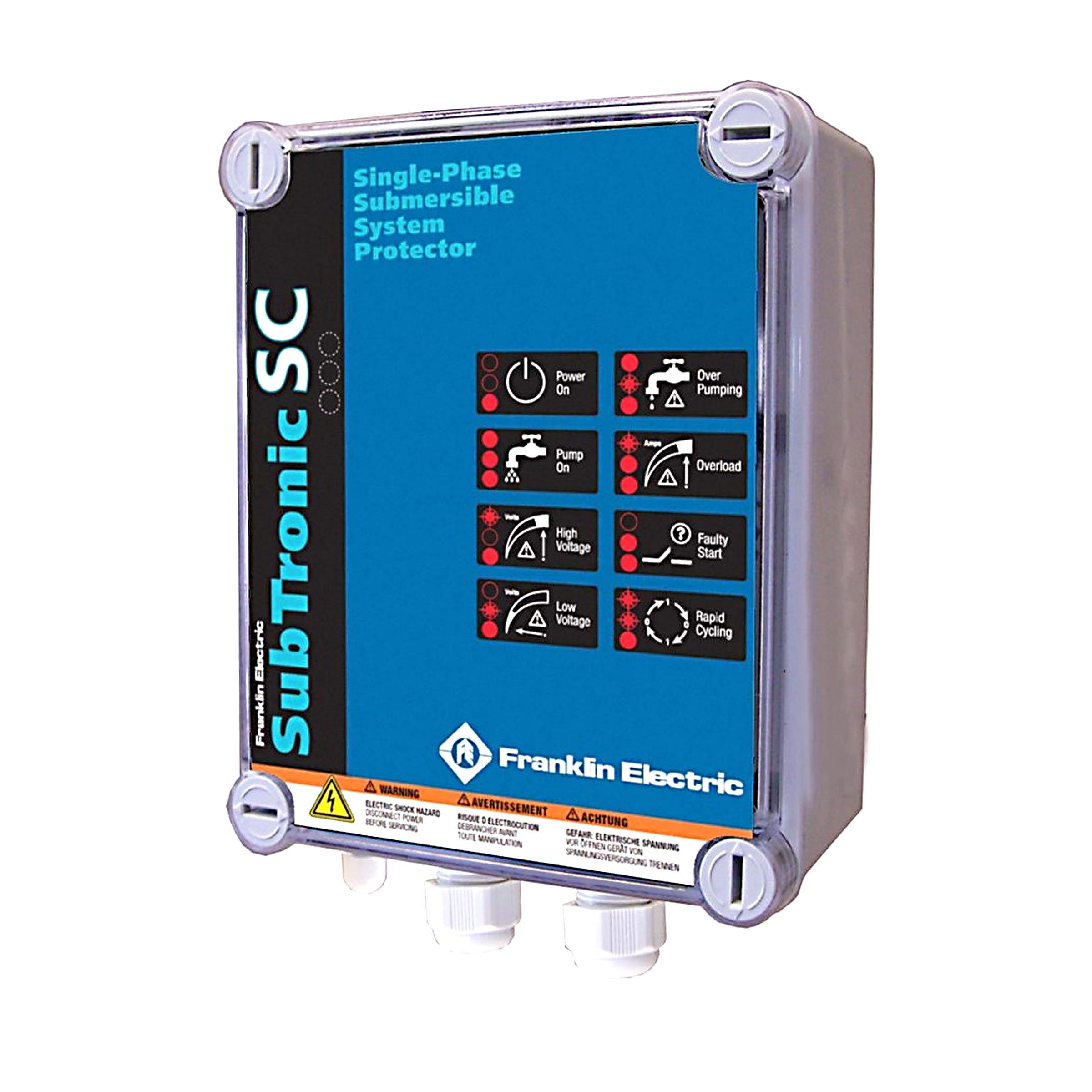

Skrzynka rozruchowa - jest niezbędnym elementem silników głębinowych typu PSC zasilanych napięciem 230V (3 przewody + przewód ochronny zielono-żółty). W tym przypadku funkcję tę pełni SubTronic - skrzynka zabezpieczająca przeznaczona do współpracy z silnikami jendofazowymi o mocy 1,1kW. SubTronic stanowi optymalne rozwiązanie w zakresie ochrony i sterowania pracą silników głębinowych. Przeznaczony do współpracy z silnikami głębinowymi PSC firmy FRANKLIN ELECTRIC.
Zastosowanie zabezpieczenia SubTronic SC w zestawie pompowym E-Tech z silnikiem Franklin Electric, powoduje wydłużenie gwarancji zestawu do 3 lat.
Funkcje
- rozruch silnika PSC (nie jest potrzebna dodatkowa skrzynka rozruchowa)
- wykrywanie suchobiegu (brak wody w studni) z automatyczną próbą ponownego uruchomienia
- zabezpieczenie przed zbyt niskim i zbyt wysokim napięciem
- zabezpieczenie nadprądowe (zablokowana pompa lub silnik)
- zabezpieczenie przed nieprawidłowym załączaniem
- zabezpieczenie przeciążeniowe
Opis zabezpieczeń
- Suchobieg: natychmiastowe odłączenie zasilania. Ponowne automatyczne załączenie po 6-60 minutach (w zależności od warunków panujących w studni). Możliwe ręczne uruchomienie poprzez ponowne załączenie wyłącznika głównego.
- Zbyt niskie i zbyt duże napięcie: Natychmiastowe odłączenie zasilania po przekroczeniu wartości napięcia poniżej 184V lub powyżej 265V. Ponowne automatyczne załączenie po upływie 3 minut. Możliwe ręczne uruchomienie poprzez ponowne załączenie wyłącznika głównego.
- Nadprądowe: automatyczne odłączenie zasilania po ok. 4 sekundach po przekroczeniu prądu nominalnego do 150% (możliwość płynnej regulacji w zakresie 120-150%). Ponowne automatyczne załączenie po ok 10 minutach. Możliwość ręcznego uruchomienie poprzez ponowne załączenie wyłącznika głównego.
- Przeciążeniowe: odłączenie z powodu ciągłego przeciążenia silnika i przekraczaniu dopuszczalnych warunków pracy. Ponowne automatyczne uruchomienie po ok. 90 sekundach od powrotu prawidłowych warunków pracy. Brak możliwości ręcznego uruchomienia.
Parametry techniczne
- Temp. pracy: -5oC do +40oC
- Wilgotność powietrza: 50% przy 55oC
- Wymiary: 290x210x95 mm
- Montaż: naścienny
Parametry elektryczne
- Moc znamionowa [kW] : 1,1
- Prąd znamionowy [A] : 8,4
- Prąd max. [A] : 33,9
- Kondensator 450V AC [uF] : 40
![Napięcie zasilania [V]: 230](/data/include/cms/ikony-projector/230v.png "Napięcie zasilania [V]: 230")
Parametry podstawowe | |
| Najważniejsze cechy: | pływające wirniki |
| Docelowe miejsce pracy: | Studnia kopana (cembrowana) Otwarty zbiornik wodny Studnia głębinowa (odwiert) |

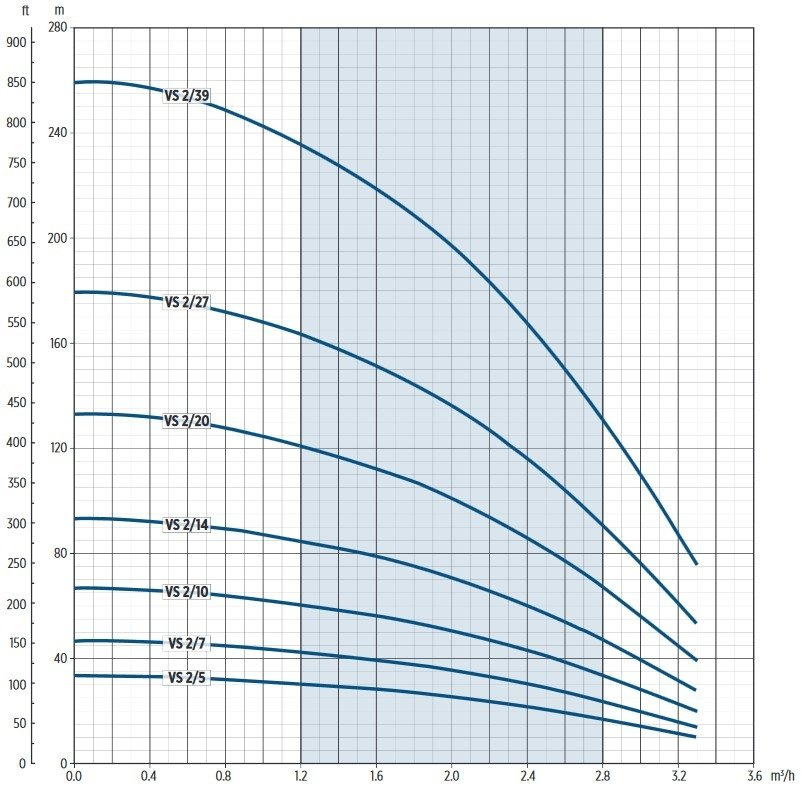

Wydajność max. [m³/h]: Wydajność maksymalna Q max. - najwyższy możliwy przepływ cieczy przez pompę, przy najmniejszej możliwej wysokości podnoszenia H min. Aby właściwie dobrać pompę, należy wyznaczyć docelowy "punkt pracy" (wymagana wydajność i ciśnienie), uwzględniając wszystkie możliwe straty m.in. odległość pompowania, wysokość podnoszenia, przekroje rur itd. | 3,3 |
| Wysokość podnoszenia max. [m]: Wysokość podnoszenia H max. - najwyższa możliwa wysokość tłoczenia cieczy, przy najmniejszej możliwej wydajności Q min. Znając wysokość podnoszenia możemy w łatwy sposób określić maksymalne ciśnienie pompy. Wysokość podnoszenia 10m, to odpowiednik ok 1BAR ciśnienia. Gdy więc np. pompa ma max. 70m podnoszenia to w teorii powinna dać na wyjściu ok 7BAR. | 133 |
| Napięcie zasilania [V]: | 230 |
| Moc max. [W]: | 1100 |
Przyłącza | |
| Rodzaj przyłącza (króćca) wyjściowego: | Gwint [cal] |
| Wymiar przyłącza wyj.: | 5/4 |
| Rodzaj gwintu wyj.: | W - wewnętrzny |
Parametry elektryczne | |
| Silnik w komplecie: | Tak |
| Skrzynka rozruchowa w komplecie: W skład skrzynki wchodzi:
Wymagana w przypadku zasilania napięciem 230V, gdy silnik nie ma wbudowanego kondensatora | Tak |
| Dodatkowe zabezpieczenie termiczne (wyłącznik termiczny): Występuje w postaci wyłącznika termicznego (nadprądowego) z wymiennym bezpiecznikiem, najczęściej jako mała puszka bezpośrednio na przewodzie elektrycznym lub jako integralna część skrzynki rozruchowej. | Tak |
| Stopień ochrony: | IP68 |
| Klasa izolacji silnika: | B |
Przewód zasilający | |
| Przewód zasilający w komplecie: | Tak |
| Długość przewodu [m]: | 1 |
| Ilość żył wychodzących z silnika: | 4 |
Zalety / Przeciwwskazania | |
| Zastosowanie: | woda czysta |
| Dopuszczalna max. wielkość cząsteczek stałych [mm]: | 2 |
| Dopuszczalna niewielka ilość piasku w cieczy: | Tak |
| Temperatura cieczy max. [°C]: | +40 |
Wykonanie materiałowe | |
| Wirnik: | noryl |
| Obudowa / korpus ssący pompy: | stal nierdzewna AISI 304 |
| Obudowa / korpus silnika: | stal nierdzewna AISI 304  Gatunek 1.4301 - należy do jednego z najczęściej stosowanych spośród stali nierdzewnych (odpornych na korozję), gatunek ten potocznie określany jest także, jako stal „18/8”, „18/10”. Zawiera około 18% chromu i 8,0 - 10,5% niklu (tab. 1). Oznaczenie zgodne z normą PN-EN 10088 - X5CrNi18-10/1.4301, a oznaczenie amerykańskie według ASTM/AISI to 304. Gatunek 1.4401 – to kolejny popularny gatunek austenitycznych stali nierdzewnych. Według normy PN-EN jest oznaczany, jako X5CrNiMo17-12-2/1.4401. Posiada stężenie chromu około 17% i 12% niklu i pod tym względem jest podobny do gatunku 1.4301, jednak dodatkowo zawiera od 2% do 2,5% Mo, który zwiększa odporność korozyjną. W normach amerykańskich ASTM/AISI gatunek o takim składzie chemicznym posiada oznaczenie 316. Oba gatunki stali posiadają swoją niskowęglową odmianę. O tym samym składzie chemicznym lecz stężeniu węgla ograniczonym do 0,03%, stosowane na elementy spawane o większych grubościach ścianek (pow. 6mm). Dla gatunku 1.4301 (AISI 304) niskowęglowa odmiana to gatunek 1.4307 (AISI 304L), natomiast dla gatunku 1.4401 (AISI 316) niskowęglowa odmiana to 1.4404 (AISI 316L). |
Dodatkowe wyposażenie i kompletność dostaw | |
| Zawór zwrotny (wbudowany): W przypadku klasycznych pomp głębinowych (które najczęściej mają fabrycznie wbudowany zawór zwrotny), sterowanych przy pomocy wyłącznika ciśnieniowego czy elektronicznego urządzenia typu falownik czy wyłącznik ciśnieniowy zintegrowany z zabezpieczeniem przed pracą na sucho (np. BRIO) zaleca się montaż dodatkowego zaworu zwrotnego (dostępny w naszej ofercie), który odciążając zawór wbudowany w pompie, odpowiednio zabezpieczy ją przed powrotem wody do studni, w czasie gdy pompa nie pracuje. Pompy ze zintegrowanym układem elektronicznym np. Omnitron 5000 AUTOMAT, DIVERTRON, czy np. Multi IP itp. również mają wbudowany fabrycznie zawór zwrotny ale nie zaleca się montaż dodatkowego, który może nieco zaburzyć pracę układu elektronicznego pompy. | Tak |

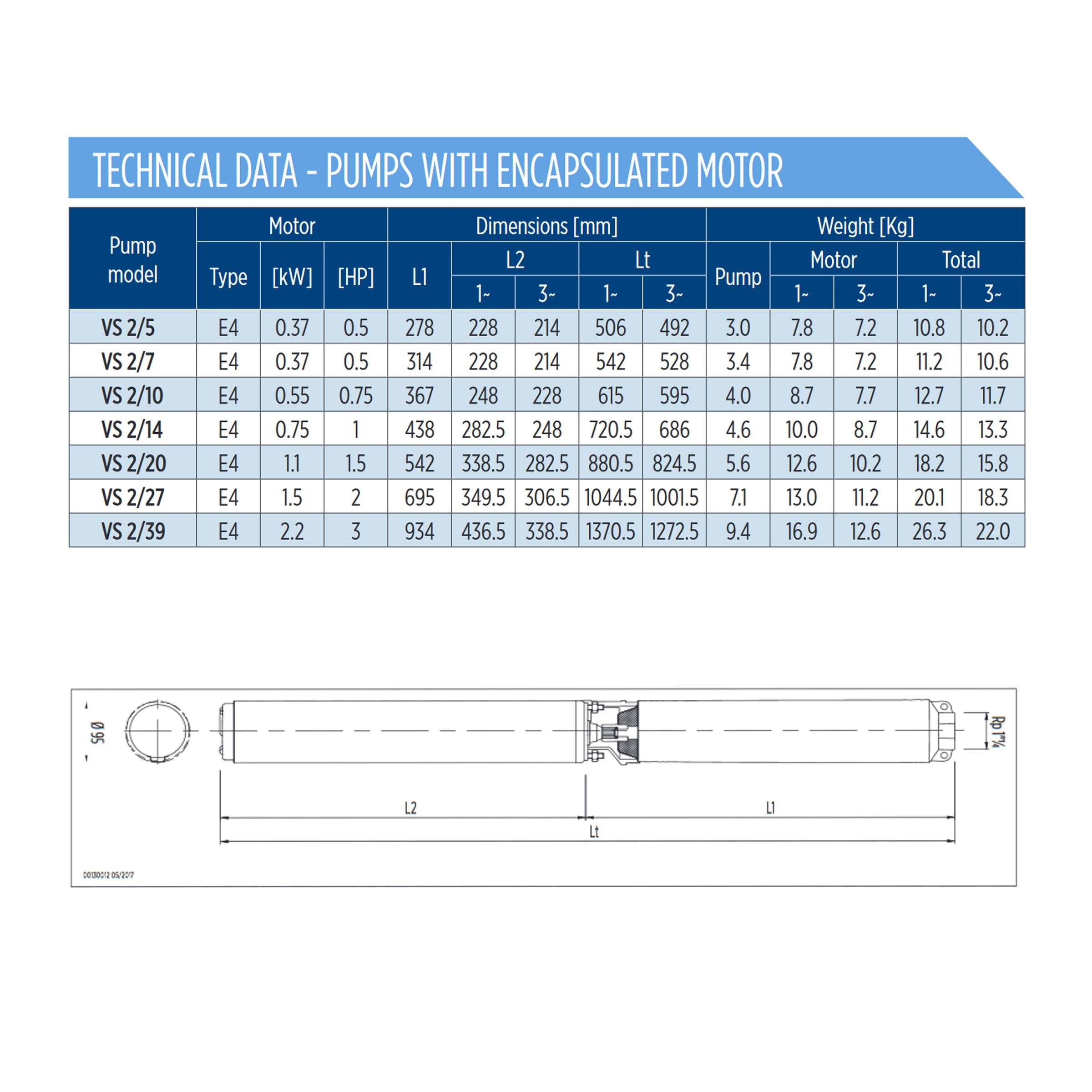

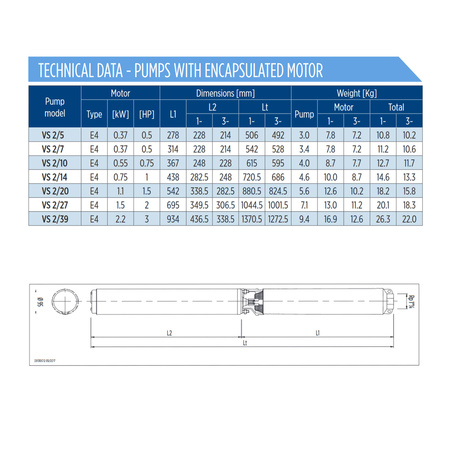

Wymiary i waga | |
| Średnica [cal]: | 4 |
| Średnica [mm]: | 97 |
| Wysokość [mm]:
| 880,5 |
| Wysokość hydrauliki [mm]: | 542 |
| Waga [kg]: | 18,2 |
Cena pompy to 2 199,00 zł brutto
