Dane produktu
Zastosowanie
Wielostopniowe zatapialne pompy wirowe typu WZA, idealnie nadają się do pompowania wody czystej; pitnej i użytkowej, wykorzystywanej w gospodarstwach domowych. Pompy typu WZA powinny być instalowane, wszędzie tam, gdzie lustro wody w ujęciu uniemożliwia zastosowanie pompy samozasysającej, a głębokość ujęcia uniemożliwia zastosowanie pompy głębinowej. Pompy WZA mogą być również stosowane do pompowania innych cieczy o współczynniku pH = od 6 do 8, maksymalnej dopuszczalnej lepkości do 13 mm2/s i gęstości do 1000 kg/m3. Dopuszczalna jest zawartość w pompowanym medium wytrąceń stałych nieabrazyjnych o maksymalnej średnicy 0,5 mm i w ilościach do 50 g/m3. Agregaty pompowe WZA są stosowane między innymi w:
- systemach zaopatrzenia w wodę (pompowanie wody ze studni o minimalnej średnicy 6" lub ujęć otwartych zbiorników, rezerwuarów),
- automatach wodociągowych (np. automat typu AGE.5),
- instalacjach nawadniających,
- systemach myjących,
- układach odwadniających,
- zagospodarowaniu wody deszczowej.
Budowa i wykonanie
Pompy WZA seryjnie produkowane są w jednym wykonaniu materiałowym
- Korpus łożyskowy górny: mosiądz
- Korpus łożyskowy dolny: mosiądz
- Korpus tłoczny: mosiądz
- Korpus środkowy: noryl
- Kierownica: noryl
- Wirniki: leksan + mosiądz
- Płaszcz silnika: stal austenityczna
- Płaszcz zewnętrzny: stal austenityczna
- Kosz ssawny: stal austenityczna
- Części złączne: stal austenityczna
- Olej w komorze olejowej: olej wazelinowy biały
Cechy i zalety
- nowoczesne rozwiązania konstrukcyjne, gwarantowana wieloletnia niezawodna praca i łatwy dostęp do części zamiennych
- realizacja indywidualnych wymagań, dopasowanie wyrobów do potrzeb klienta
- stały nadzór techniczny oraz gwarancyjna i pogwarancyjna obsługa serwisowa
- niski koszt zakupu i eksploatacji
- stosunkowo duża żywotność w trudnych warunkach eksploatacyjnych
Konstrukcja

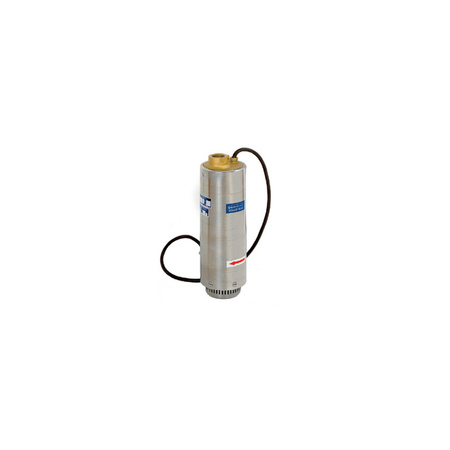

Agregaty WZA to zatapialne, wielostopniowe, monoblokowe pompy odśrodkowe z silnikiem suchym - przewijalnym. Wał agregatu łożyskowany jest w korpusach łożyskowych, górnym i dolnym, łożyskami kulkowymi, zwykłymi nasmarowanymi smarem stałym na cały okres eksploatacji. Silnik indukcyjny (jedno lub trójfazowy) obudowany płaszczem ze stali austenitycznej i obustronnie, hermetycznie zamknięty korpusami łożyskowymi. Wał uszczelniony jest w dolnym korpusie łożyskowym uszczelnieniem mechanicznym (od strony wirników pompy - części hydraulicznej agregatu) i pierścieniem uszczelniającym o specjalnej konstrukcji (od strony silnika - części napędowej agregatu). Pomiędzy uszczelnieniami znajduje się buforowa komora olejowa, której zadaniem jest pochłanianie przecieków i stwarzanie komfortowych warunków pracy dla obu uszczelnień. Poniżej części napędowej (silnikowej) znajduje się część pompowa agregatu. Całość spięta jest płaszczem zewnętrznym, korpusem tłocznym i koszem ssawnym.
Parametry techniczne
- max. głębokość zanurzenia: do 10m
- temperatura pompowanej cieczy: do 40oC
- gęstość pompowanej cieczy: do 1000 kg/m3
- lepkość pompowanej cieczy: 13 mm2/s
![Napięcie zasilania [V]: 400](/data/include/cms/ikony-projector/400v.png "Napięcie zasilania [V]: 400")
Parametry podstawowe | |

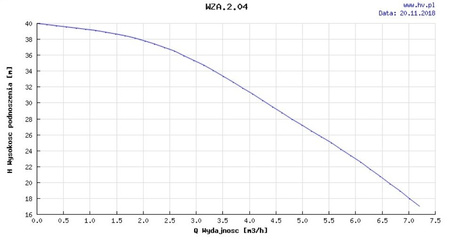

Wydajność max. [m³/h]: Wydajność maksymalna Q max. - najwyższy możliwy przepływ cieczy przez pompę, przy najmniejszej możliwej wysokości podnoszenia H min. Aby właściwie dobrać pompę, należy wyznaczyć docelowy "punkt pracy" (wymagana wydajność i ciśnienie), uwzględniając wszystkie możliwe straty m.in. odległość pompowania, wysokość podnoszenia, przekroje rur itd. | 17 |
| Wysokość podnoszenia max. [m]: Wysokość podnoszenia H max. - najwyższa możliwa wysokość tłoczenia cieczy, przy najmniejszej możliwej wydajności Q min. Znając wysokość podnoszenia możemy w łatwy sposób określić maksymalne ciśnienie pompy. Wysokość podnoszenia 10m, to odpowiednik ok 1BAR ciśnienia. Gdy więc np. pompa ma max. 70m podnoszenia to w teorii powinna dać na wyjściu ok 7BAR. | 7,2 |
| Napięcie zasilania [V]: | 400 |
| Moc max. [W]: | 750 |
Przyłącza | |
| Wymiar przyłącza wyj.: | 5/4 |
| Rodzaj gwintu wyj.: | W - wewnętrzny |
Parametry elektryczne | |
| Znamionowy prąd ciągły [A]: | 2,5 |
| Stopień ochrony: | IP54 |
| Klasa izolacji silnika: | F |
Przewód zasilający | |
| Przewód zasilający w komplecie: | Tak |
| Długość przewodu [m]: | 10 |
Zalety / Przeciwwskazania | |
| Zastosowanie: | Woda czysta, pitna, użytkowa |
| Nie jest wymagane całkowite zanurzenie: | Tak |
| Max. zanurzenie pompy poniżej lustra [m]: Maksymalna głębokość na jakiej może być zamontowana pompa poniżej lustra wody. Praca na większej głębokości może doprowadzić do uszkodzenia pompy. | 10 |
| Dopuszczalna max. wielkość cząsteczek stałych [mm]: | 0,5 |
| Temperatura cieczy max. [°C]: | +40 |
Wykonanie materiałowe | |
| Wirnik: | leksan, mosiądz |
| Płaszcz chłodzący silnika: Wymagany gdy:
Płaszcz chłodzący może mieć charakter zwykłej rury PCV, w którą wsuniemy pompę, następnie uszczelniając górną część rury wymusimy zassanie wody od dołu, poniżej poziomu silnika pompy. Dzięki tej operacji, woda będzie przepływać wzdłuż silnika, zapobiegając jego przegrzewaniu się. | Tak |
Wymiary i waga | |
| Wysokość [mm]:
| 504 |
| Waga [kg]: | 17,5 |
24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.
Gwarancja producenta na podstawie karty gwarancyjnej lub dowodu zakupu.
Klienci indywidualni i firmy: 24 miesiące
