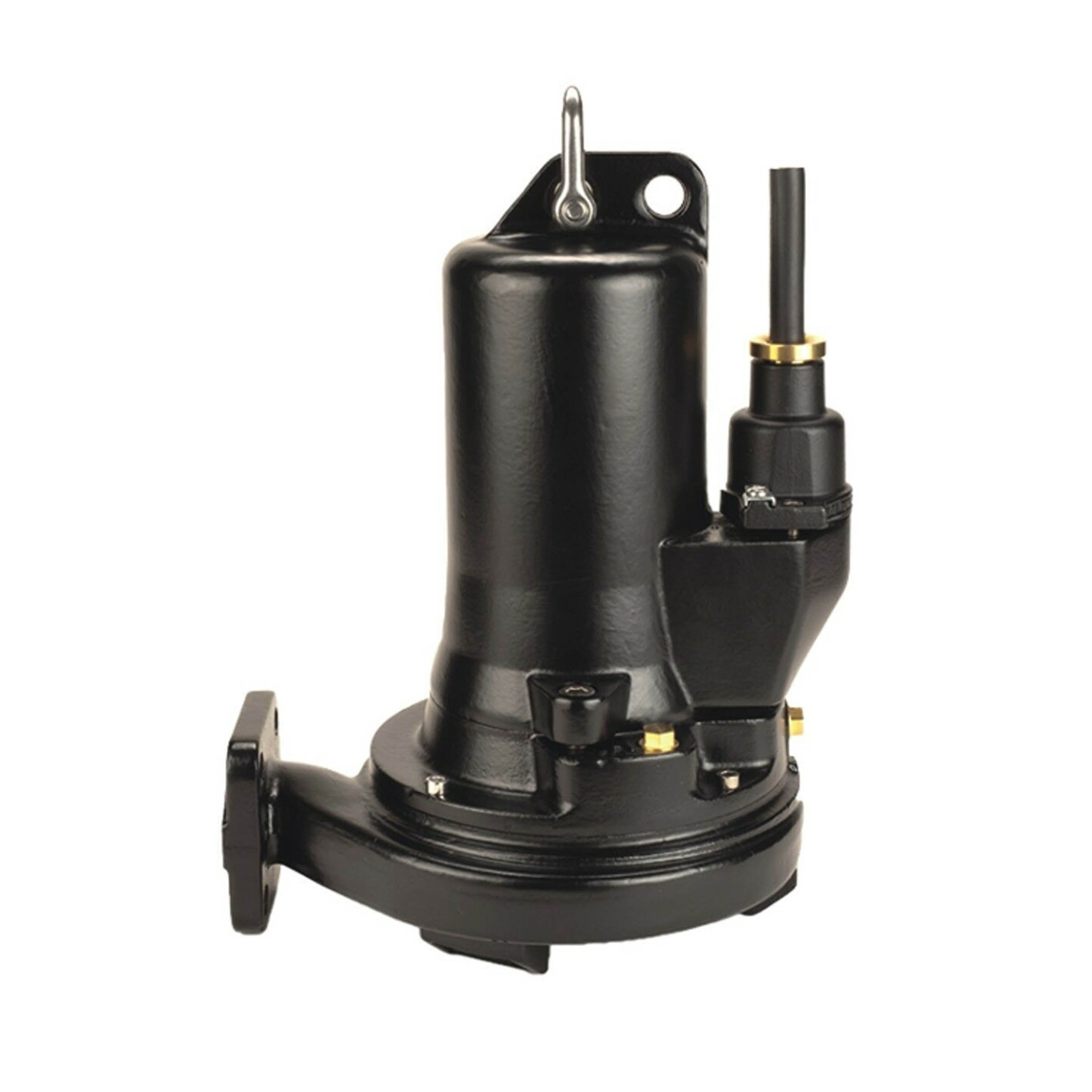

Pompa zatapialna MultiCut UFK 20/2M+ z rozdrabniaczem Jung Pumpen

Od ponad ćwierć wieku pompa do ścieków MultiCut ostrym nożem zapisuje swoje sukcesy na kartach historii. Zainstalowana w ponad 150 000 przepompowni, pompuje ścieki domowe do systemów kanalizacji. Zabudowany na zewnątrz wirnika regulowany zespół tnący nie pozwala dotrzeć do wnętrza pompy nie dającym się pociąć ciałom stałym. Dzięki takiemu rozwiązaniu MultiCut gwarantuje maksymalną pewność pracy pompy przy doskonałych parametrach hydraulicznych.

Nowy MultiCut 20/2 M plus odpowiada na dzisiejsze wymogi rynku. Wysoka oszczędność materiału przy zamianie żeliwa na tworzywo sztuczne w przypadku wirnika i pierścienia rozdrabniającego, mniejsze zużycie energii jak również mniejsza waga to zalety nowego typu pompy.

Zastosowanie

Pompy z systemem tnącym MultiCut w wersji antywybuchowej UFK najczęściej występują jako "serce" przydomowej przepompowni ścieków. Pompy te najczęściej stosuje się do zabudowy stacjonarnej w domkach jednorodzinnych, jako zabezpieczenie przed cofką lub jako pompy w systemach kanalizacji ciśnieniowej. Są one przeznaczone do pompowania ścieków domowych. Doskonale sobie radzą z zanieczyszczeniami włóknistymi.

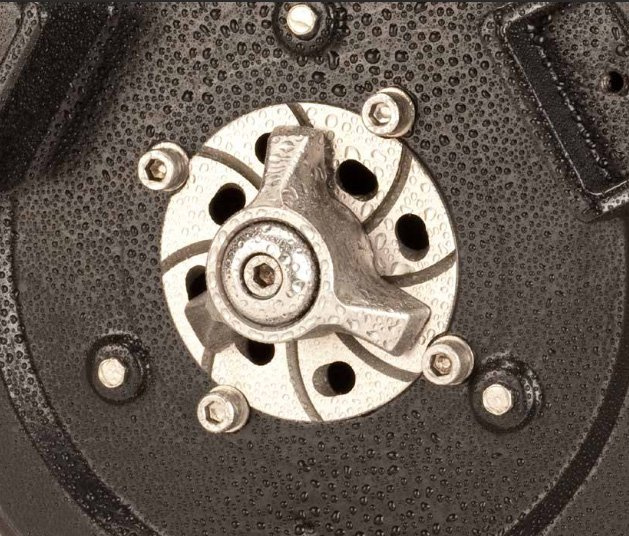

Jedyny w swym rodzaju system noża tnącego MultiCut zapewnia maksymalne bezpieczeństwo pracy, przy bardzo wydajnym pompowaniu. Wyposażony jest w płytę rozdrabniającą z hartowanej stali szlachetnej i 3-krawędziowy nóż tnący mogący rozdrabniać w tempie ponad 62 000 cięć na minutę duże domieszki zawarte w ściekach, zanim dotrą do układu hydraulicznego pompy. Substancje stałe, które nie mogą być pompowane, zostaną przez wirnik odrzucone, jeszcze w układzie rozdrabniającym, który znajduje się przed układem hydraulicznym pompy. Specjalnie usytuowane rowki na płycie rozdrabniającej zapewniają samoczynne czyszczenie noża podczas pompowania.

Cechy i zalety stanowiące o wyjątkowości urządzenia MultiCut w wersji PLUS

• nóż tnący z funkcją mieszania
• nóż tnący z możliwością regulacji wysokości umieszczony na zewnątrz (przed hudrauliką pompy)
• komora olejowa łatwa w kontrolowaniu
• niezależnie od kierunku obrotów uszczelnienie pierścieniami ślizgowymi z SiC
• wbudowane zabezpieczenie termiczne silnika
• połączenie kablowe gniazdo-wtyczka
• wejście kablowe zalane szczeliwem wodoszczelnym
• zużycie energii zmniejszone o 10% w stosunku do MultiCut 25/2 M
• waga zmniejszona o 20% w stosunku do MultiCut 25/2 M
• wirnik oraz wymienny pierścień rozdrabniający z kompozytu
• ulepszona konstrukcja pod względem kawitacji
• charakterystyka pracy identyczna jak w przypadku MultiCut 25/2 M
• zamienna 1:1 z pompami MultiCut 25/2 M

Dla pomp z nożami tnącymi MultiCut mogą być stosowane rurociągi tłoczne o średnicy od DN32, natomiast dla pozostałych pomp typu Multi-Stream (wirnik jednokanałowy) i Multifree (wilnik z wolnym przelotem typu Vortex) dopuszczalna minimalna średnica rurociągu tłocznego wynosi DN80. Rurociągi tłoczne mogą być prowadzone równolegle do ukształtowania powierzchni terenu.

Konstrukcja i wykonanie materiałowe

• Pompa: pionowa, jednostopniowa, zatapialna, obudowa z poziomym, kołnierzowym króćcem tłocznym, otwarty wirnik, regulowany nóż tnący systemu MultiCut.
• Łożyskowanie: wał wspólny pompy i silnika, na łożyskach kulkowych, smarowanych smarem stałym.
• Uszczelnienie: uszczelnienie na pierścieniach ślizgowych z węglika krzemu od strony hydraulicznej jak i komory silnika, mniejsze pompy od strony komory silnika za pomocą pierścieni wargowych, dopuszczalna praca na sucho.
• Silnik: zatapialny, klasa izolacji F, stopień ochrony IP 68, chroniony przez termostaty uzwojeniowe, automatyczne włączanie tylko przez sterownik albo do 3,2 kW prądu trójfazowego za pomocą wtyku CEE z zabezpieczeniem silnika, według życzenia, typy UFK sprawdzone przez PTB na oznakowanie Ex II 2 G Ex d IIB T4
• Materiały: wirnik z kompozytu, obudowa pompy, silnika z żeliwa szarego GG (wirniki 75/2 i 76/2 z żeliwa sferoidalnego GGG). Wał całkowicie zamknięty przed medium, nóż tnący ze stali nierdzewnej, hartowanej (57 HRC), dopływ - wąż gumowy.

Za pomocą odpowiedniego adaptera MultiCut pompy mogą być przystosowane do stóp sprzęgających innych producentów.

W ofercie dostępne również mocniejsze odpowiedniki pompy MultiCut o maksymalnej wydajności do 20m3/h i 55m podnoszenia.
