Dane produktu

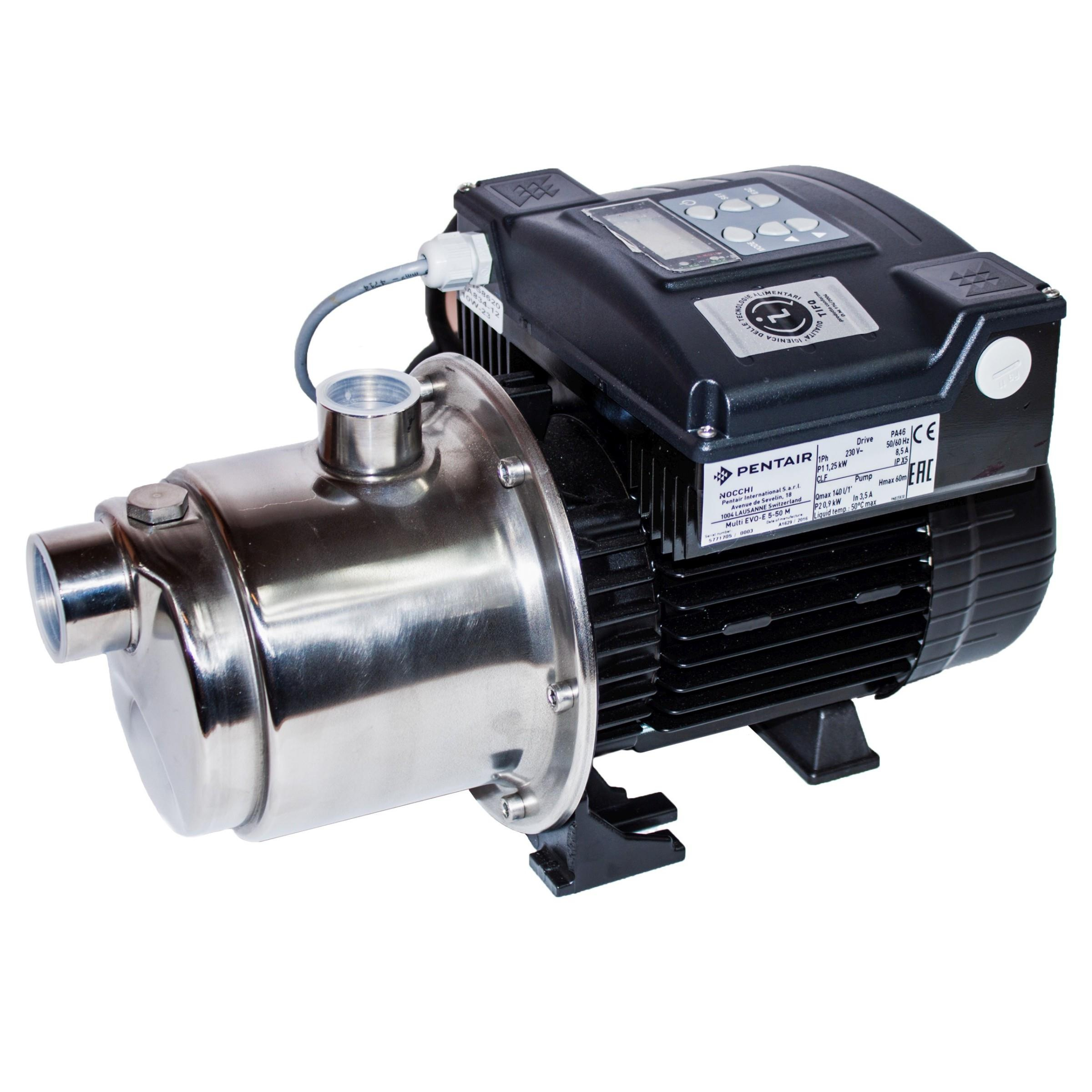

Multi EVO-E jest poziomą, elektryczną pompą odśrodkową z przetwornicą częstotliwości CPS (falownikiem), wielostopniową z otworem ssawnym z gwintem osiowym i otworem tłocznym z gwintem radialnym. Przetwornica częstotliwości CPS jest zintegrowanym systemem utrzymującym stałe ciśnienie przy zmiennych zapotrzebowaniu na wodę w instalacji (zmienna wydajność). Zintegrowany z pompą system CPS pozwala na spore oszczędności energii elektrycznej dzięki dopasowaniu prędkości obrotowej silnika pompy do zmiennych warunków pracy instalacji. Innowacyjny system hydrauliczny o wysokiej sprawności jest podłączany do nowej generacji silnika z uszczelnieniem mechanicznym. Pompa przystosowana jest do czystej wody bez zanieczyszczeń stałych lub powodujących ścieranie wewnętrznych części urządzenia. Wszystkie modele Multi EVO dzięki zastosowaniu stali nierdzewnej są certyfikowane do zastosowania przy wodzie pitnej.
Zastosowanie
- systemy dystrybucji wody
- nawadnianie
- odzyskiwanie wody deszczowej
Cechy i zalety
- wysoka jakość wykonania
- energooszczędna
- zastosowanie stali nierdzewnej
- cicha i wydajna praca
- wysoka zdolność podnoszenia
- przeznaczona do pracy ciągłej
Budowa i wykonanie
- obudowa silnika - stal nierdzewna Aisi 304
- króciec ssawny - żeliwo
- wirnik - techno polimer oraz podkładka regulacyjna ze stali nierdzewnej Aisi 304
- dyfuzor - techno polimer
- wał silnika - stal nierdzewna Aisi 304
- uszczelnienie mechaniczne - grafit
- pierścień oporowy - ceramika
- O-ring - NBR 70 podkładka
- podkładka dystansowa - żeliwo
* Panel kontrolny - sterowanie CPS
System CPS składa się z pompy elektrycznej działającej z elektronicznym systemem kontrolującym prędkość obrotową silnika, tak aby ciśnienie dostarczanej wody było stałe. System CPS zmniejsza lub zwiększa prędkość obrotową silnika pompy w zależności od zmian wydajności. CPS uruchamia pompę w momencie spadku ciśnienia w instalacji. Prędkość obrotowa silnika rośnie wraz ze wzrostem zapotrzebowania na wodę i wraz z jego spadkiem maleje. Jeżeli nie ma poboru pompa nie pracuje.
![Napięcie zasilania [V]: 230](/data/include/cms/ikony-projector/230v.png "Napięcie zasilania [V]: 230")
Parametry podstawowe | |

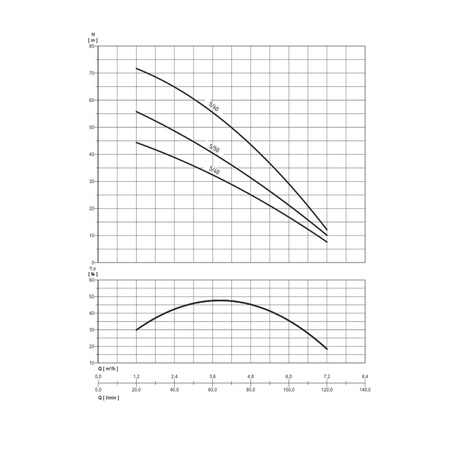

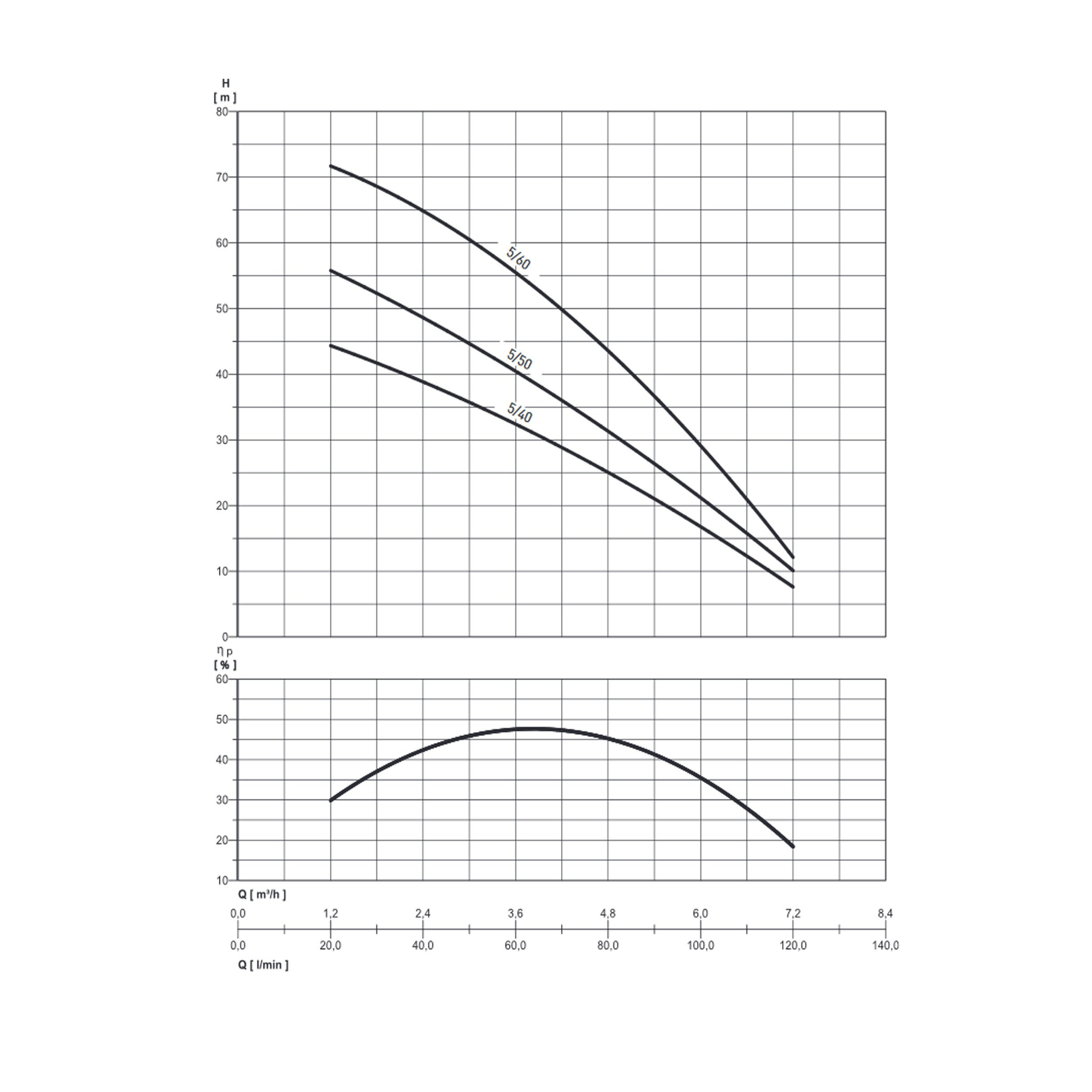

Wydajność max. [m³/h]: Wydajność maksymalna Q max. - najwyższy możliwy przepływ cieczy przez pompę, przy najmniejszej możliwej wysokości podnoszenia H min. Aby właściwie dobrać pompę, należy wyznaczyć docelowy "punkt pracy" (wymagana wydajność i ciśnienie), uwzględniając wszystkie możliwe straty m.in. odległość pompowania, wysokość podnoszenia, przekroje rur itd. | 7,2 |
| Wysokość podnoszenia max. [m]: Wysokość podnoszenia H max. - najwyższa możliwa wysokość tłoczenia cieczy, przy najmniejszej możliwej wydajności Q min. Znając wysokość podnoszenia możemy w łatwy sposób określić maksymalne ciśnienie pompy. Wysokość podnoszenia 10m, to odpowiednik ok 1BAR ciśnienia. Gdy więc np. pompa ma max. 70m podnoszenia to w teorii powinna dać na wyjściu ok 7BAR. | 54 |
| Napięcie zasilania [V]: | 230 |
| Moc max. [W]: | 950 |
Przyłącza | |
| Rodzaj przyłącza (króćca) wejściowego: | Gwint [cal] |
| Wymiar przyłącza wej.: | 5/4 |
| Rodzaj gwintu wej.: | W - wewnętrzny |
| Rodzaj przyłącza (króćca) wyjściowego: | Gwint [cal] |
| Wymiar przyłącza wyj.: | 1 |
| Rodzaj gwintu wyj.: | W - wewnętrzny |
Parametry elektryczne | |
| Silnik w komplecie: | Tak |
| Obroty [ilość/min]: | 2850 |
| Stopień ochrony: | IP55 |
| Klasa izolacji silnika: | F |
Przewód zasilający | |
| Przewód zasilający w komplecie: | Nie |
Zabezpieczenie przed pracą na sucho | |
| Zabezp. przed pracą na sucho - jako integralna część przetwornicy częstotliwości: | Tak |
Inne sterowanie | |
| Przetwornica częstotliwości (falownik): Utrzymuje stałe, zadane ciśnienie (najczęściej podgląd na wyświetlaczu). Zastosowanie falownika dodatkowo eliminuje konieczność montażu dodatkowego wyłącznika ciśnieniowego, zabezpieczenia przed pracą na sucho oraz zbiornika ciśnieniowego. | Tak |
Zalety / Przeciwwskazania | |
| Zastosowanie: | woda czysta |
| Dopuszczalna niewielka ilość piasku w cieczy: | Nie |
| Temperatura cieczy max. [°C]: | +50 |
Wymiary i waga | |
| Wysokość [mm]:
| 220 |
| Długość [mm]:
| 380 |
| Szerokość [mm]:
| 198 |
| Waga [kg]: | 13 |
Wykonanie materiałowe | |
| Wirnik: | PPO |
| Obudowa / korpus ssący pompy: | stal nierdzewna AISI 304 |
| Obudowa / korpus silnika: | aluminium |
