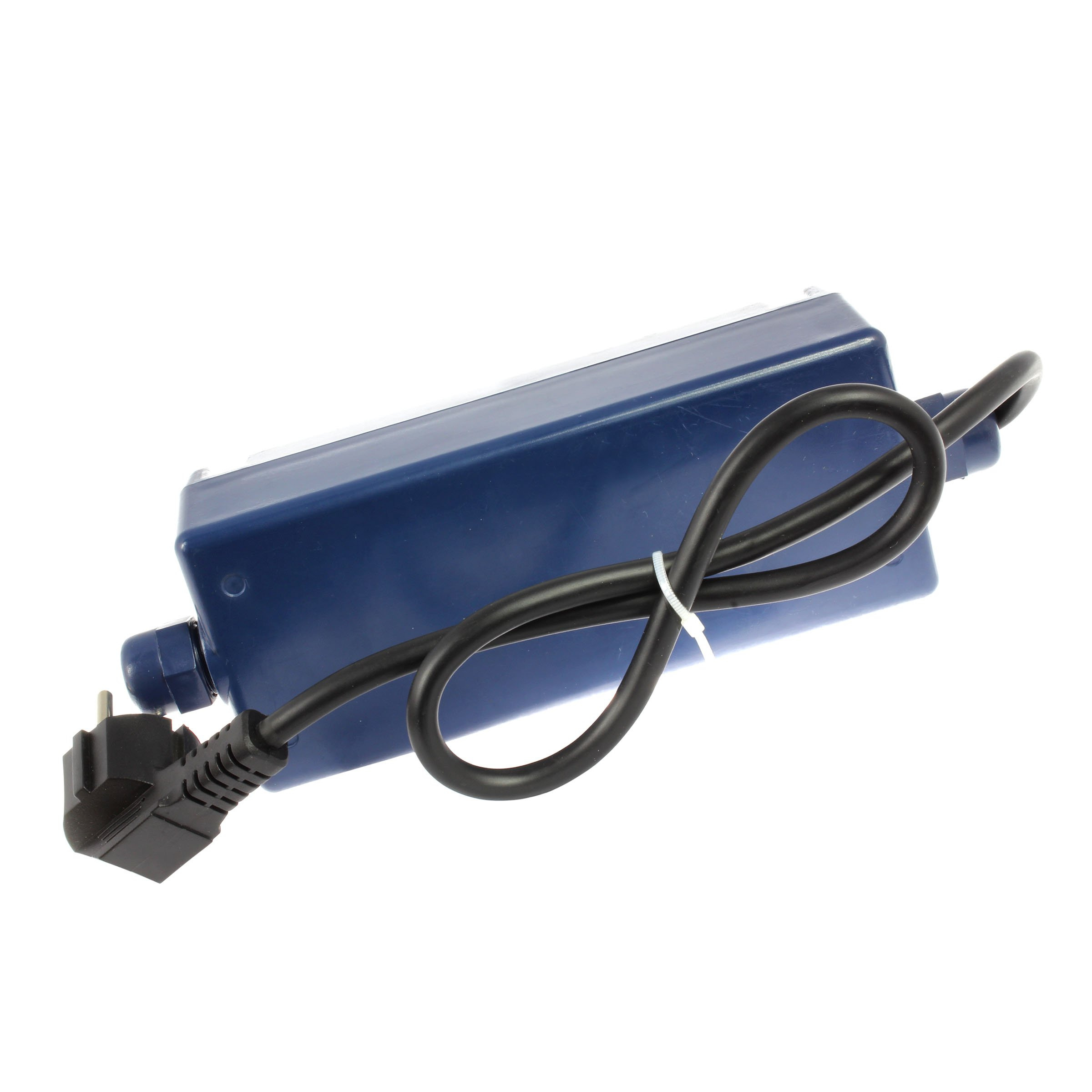

Skrzynka rozruchowa SKM 200 JN (J) 1,5kW/230V (45uF, 13A) - podłużna

Skrzynka rozruchowa silnika jednofazowego o napięciu zasilania 230V.

Jest to nieodłączny element każdego silnika jednofazowego pomp głębinowych. Wyjątkiem są pompy głębinowe, w którym kondensator rozruchowy jest wbudowany w silnik. Można to rozpoznać po ilości przewodów wychodzących z silnika, których w takim układzie są 3 (pompa jednofazowa 230V). Jeśli przewody są 4 (pompa jednofazowa 230V), oznacza to, że powinien być zastosowany kondensator rozruchowy zewnętrzny, właśnie w skrzynce rozruchowej.

Skrzynka posiada wyłącznik nadprądowy o wartości 13A oraz kondensator rozruchowy o pojemności 45uf.

W skład kompletnej skrzynki rozruchowej wchodzi:

• Wyłącznik termiczny (wyłącznik nadprądowy),
• kondensator rozruchowy,
• włącznik zasilania,
• listwa elektryczna połączeniowa, przewody,
• obudowa,
• przewód zasilający zakończony wtyczką.

Skrzynka jest uniwersalna i pasuje do pomp głębinowych różnych producentów. Należy jednak zwrócić uwagę na dwa parametry: wartość A dotychczasowego wyłącznika termicznego oraz wartość nF kondensatora rozruchowego. Max. różnica w wartości kondensatora to ok +/- 5%.

Skrzynka może występować w dwóch różnych wersjach  różniących się obudową.

Natomiast parametry takie jak pojemność kondensatora i wyłącznik nadprądowy są takie same.

Dokładne parametry opisywanej skrzynki podane są w zakładce "parametry techniczne".

Skrzynki rozruchowe są również stosowane pompach jednofazowych 230V w nieco innej postaci np. pompy zatapialne, najczęściej mają wbudowany kondensator w silnik a wyłącznik termiczny jest dołączony na kablu zasilającym w postaci małej puszeczki. W przypadku pomp powierzchniowych (ssąco-tłoczących), skrzynka ma postać puszki zamontowanej na stałe do konstrukcji pompy i silnika.
