Pompa głębinowa 4" VS 4/18 M SS 1,5kW Franklin + silnik 4" 1,5kW/230V FE SS 4000N Franklin + skrzynka rozruchowa

Numer systemowy: 12720
Najważniejsze cechypływające wirniki
Numer systemowy: 12720
3 440,50 zł brutto
/ szt.
Produkt w małej ilości
Dostępny od ręki (1szt.)
Produkt w bardzo dużej ilości
oraz w większej ilości na zamówienie
Wydajność max. [m³/h]: 6
Wysokość podnoszenia max. [m]: 114
Moc max. [W]: 1500
Napięcie zasilania [V]: 230
Średnica [cal]: 4

Łatwy zwrot towaru

Kupuj i sprawdź spokojnie w domu. W ciągu 14 dni możesz odstąpić od umowy bez podania przyczyny.
Pokaż szczegóły
14 dni na odstąpienie od umowy
Najważniejsza jest Twoja satysfakcja z zakupów. Zamówione u nas produkty możesz zwrócić w ciągu 14 dni bez podania przyczyny.
Bez stresu i obaw
Dzięki integracji naszego sklepu z tanimi zwrotami Poczty Polskiej kupujesz bez stresu i obaw, że zwrot zakupionego towaru będzie problematyczny.
Prosty kreator zwrotów
Wszystkie zwroty w naszym sklepie obsługiwane są przez prosty kreator zwrotów, który daje możliwość odesłania do nas paczki zwrotnej.

KUP LUB ODBIERZ W NASZYM SKLEPIE

Możesz sprawdzić czy towar dostępny jest w sklepie od ręki lub zamówić go przez Internet i odebrać w sklepie.
Sprawdź dostępność

Dane produktu

Opis

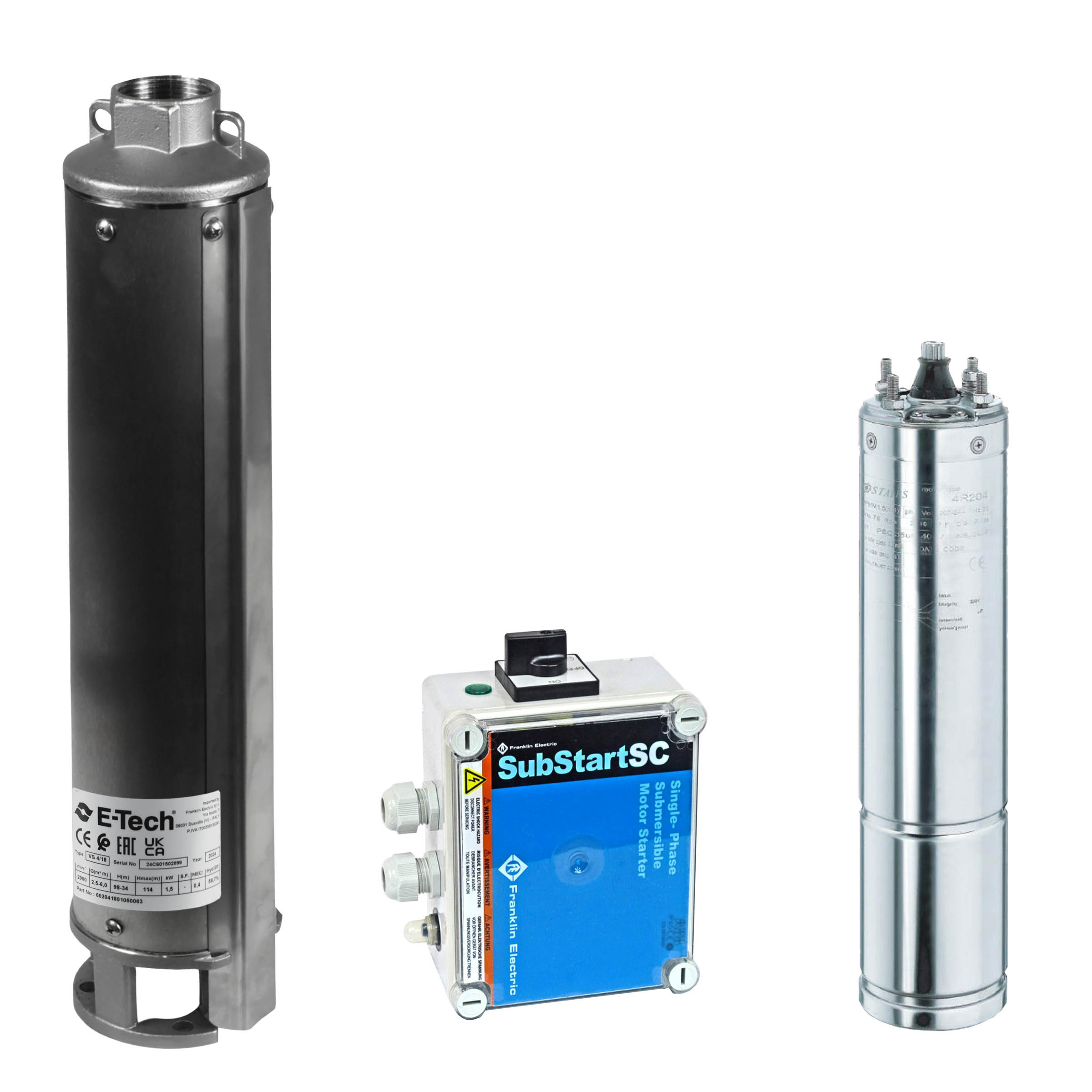

Zestaw na który składa się:

  • Pompa głębinowa 4" VS 4/18 M SS 1,5kW
  • silnik 4" 1,5kW/230V FE SS 4000N
  • skrzynka rozruchowa silnika SubStartSC PSC 1,5kW (50nF, 13A)



Pompa głębinowa 4" VS 4/18 M SS 1,5kW:

Wysokiej klasy pompa głębinowa (część hydrauliczna) uznanej firmy Franklin Electric. Pompa przystosowana jest do silników o mocy 1500W

Komponenty i materiały użyte do budowy pompy przechodzą na etapie produkcji najsurowsze kryteria wytrzymałościowe z zachowaniem odpowiednich tolerancji. Aby sprostać wymaganiom klientów wszystkie agregaty są testowane przed zamontowaniem w oparciu o istniejące normy.

Dzięki zainstalowaniu uniwersalnego złącza 4" NEMA możliwe jest szybkie podłączenie do silników o tej samej średnicy co pompa.

Bardzo dobra wydajność pompy wynikająca z konstrukcji hydrauliki sprzyja mniejszemu zużyciu energii przez co zainwestowanie w produkt staje się bardzo opłacalne.

Na pompę składa się z 18 tzw. pływających wirników wykonanych z poliwęglanów, ich zaletą jest zapewnienie odpowiedniej wydajności ale także wytrzymałości na ścieranie.

Na wylocie pompy, króćcu tłocznym zainstalowany jest zawór zwrotny wykonany ze stali nierdzewnej, który chroni hydraulikę przed uderzeniami wodnymi.

Pompa jest tak zaprojektowana tak, że może pracować zarówno w pozycji pionowej jak również poziomej.

Czynnikiem tłoczącym są ciecze, które są nieagresywne i mechanicznie nie szkodliwe dla materiałów pompy, medium może zawierać do piasek w ilości 100g/m3.



Główne zastosowanie pomp typu VS, to:

  • Instalacje wodociągowe, w domach jednorodzinnych, hotelach, gospodarstwach rolniczych,
  • systemy podnoszenie ciśnienia,
  • instalacje nawadniania i zraszania,
  • systemy chłodzenia i przetwórstwa przemysłowego.



Zalety pompy

  • Wbudowany zawór zwrotny chroniący pompę przed ryzykiem uderzenia hydraulicznego,
  • pływające wirniki poprawiają wydajność i zmniejszają zużycie hydrauliki pompy,
  • możliwość montażu w pionie lub poziomie,
  • konstrukcja przystosowana do pracy ciągłej, zarówno w pionie jak i poziomie.



Specyfikacja

  • Pompowana ciecz chemicznie i mechanicznie nieagresywna,
  • maksymalna temperatura pompowanej cieczy: 40oC,
  • maksymalna zawartość piasku: 100 gram/m3,
  • maksymalna wielkość zanieczyszczeń: 2mm.



Silnik 4" 1,5kW/230V FE SS 4000N:

Silnik 4" 1,5kW/230V FE SS 4000N, to nieprzezwajalny silnik wykonany zgodnie z normą ISO 9001 oraz w 100% przetestowany, przeznaczony do studni o średnicy od 4"

Stojan z kołnierzem odlany ze stali AISI304SS, Osłona stojana silnika wykonana ze stali nierdzewnej, kwasoodpornej AISI316SS, zalana, dzięki czemu ma zwiększona możliwość wymiany ciepła na zewnątrz. Produkt posiada wielowypustowy wał wykonany ze stali nierdzewnej oraz system uzwajania StatorShield.

Na uwagę zasługuje zastosowanie wysokiej jakości łożysk oporowych typu Kingsbury o nacisku 4000N, smarowane wodą i zapewniające w 100% bezobsługową pracę. Kolejny atut to wymienny przewód silnika, dzięki wyjątkowej technologii Water Bloc. Każdy silnik Franklin posiada przewód o długości 1,5 lub 2,5m.

Na dole silnika znajduje się membrana zapewniająca kompensację ciśnienia wewnętrznego. We wnętrzu silnika znajduje się nietoksyczny i rozpuszczalny w wodzie roztwór FES93, dzięki czemu silnik jest dopuszczony do pracy w środowisku wody pitnej a także mocno zasolonej.

Każdy silnik FE SS posiada uniwersalny kołnierz 4" NEMA do połączenia z częścią hydrauliczną pompy.

Pompa może pracować w pozycji pionowej jak i poziomej. Na godzinę może być włączana 20 razy z 3 minutowymi przerwami. Przepływ minimalny wynosi 8cm/s



Główne zalety

  • Hermetyczny stojan z powłoką ze stali nierdzewnej, kwasoodpornej AISI316.
  • Samoregenerująca się żywica wypełniająca stojan zapobiega uszkodzeniu silnika.
  • Wysokowydajna konstrukcja elektryczna (niskie koszty eksploatacji).
  • Wyjmowana wtyczka przewodu wodnego.
  • Bezobsługowe, smarowane wodą łożyska poprzeczne i wzdłużne zapewniają wieloletnią pracę.
  • Wypełnienie płynem biodegradowalnym FES93.
  • Certyfikaty upoważniające do wykorzystania dla wody pitnej.
  • Wbudowane zabezpieczenie przepięciowe

 Bezawaryjna, bezobsługowa i wieloletnia praca silnika wynika z wielu aspektów jego konstrukcji.



Skrzynka rozruchowa silnika SubStartSC PSC 1,5kW (50nf, 13A):

SubStartSC PSC to skrzynka rozruchowa o parametrach (pojemność kondensatora - 50uf, wyłącznik nadprądowy 13A) wykonana z najwyższej jakości materiałów. Ergonomiczna budowa, dbałość o szczegóły i unikalne cechy sprawiają, że skrzynka rozruchowa SubStartSC to najlepszy wybór dla silników głębinowych.

Skrzynka rozruchowa to nieodłączny element każdego silnika jednofazowego pomp głębinowych. Wyjątkiem są pompy głębinowe, w którym kondensator rozruchowy jest wbudowany w silnik. Można to rozpoznać po ilości przewodów wychodzących z silnika, których w takim układzie są 3 (pompa jednofazowa 230V). Jeśli przewody są 4 (pompa jednofazowa 230V), oznacza to, że powinien być zastosowany kondensator rozruchowy zewnętrzny, właśnie w skrzynce rozruchowej.



W skład kompletnej skrzynki rozruchowej wchodzi:

  • wyłącznik termiczny (wyłącznik nadprądowy)
  • kondensator rozruchowy
  • podświetlany włącznik zasilania
  • listwa elektryczna połączeniowa, przewody
  • ergonomiczna obudowa



Skrzynka jest uniwersalna i pasuje do pomp głębinowych różnych producentów. Należy jednak zwrócić uwagę na dwa parametry: wartość A dotychczasowego wyłącznika termicznego oraz wartość nF kondensatora rozruchowego. Max. różnica w wartości kondensatora to ok +/- 5%

Napięcie zasilania [V]: 230
Parametry techniczne
Parametry podstawowe
Najważniejsze cechy:
pływające wirniki
Docelowe miejsce pracy:
Studnia kopana (cembrowana)
Otwarty zbiornik wodny
Studnia głębinowa (odwiert)
Wydajność max. [m³/h]:
Wydajność maksymalna Q max. - najwyższy możliwy przepływ cieczy przez pompę, przy najmniejszej możliwej wysokości podnoszenia H min.

Aby właściwie dobrać pompę, należy wyznaczyć docelowy "punkt pracy" (wymagana wydajność i ciśnienie), uwzględniając wszystkie możliwe straty m.in. odległość pompowania, wysokość podnoszenia, przekroje rur itd.
6
Wysokość podnoszenia max. [m]:

Wysokość podnoszenia H max. - najwyższa możliwa wysokość tłoczenia cieczy, przy najmniejszej możliwej wydajności Q min.

Znając wysokość podnoszenia możemy w łatwy sposób określić maksymalne ciśnienie pompy. Wysokość  podnoszenia 10m, to odpowiednik ok 1BAR ciśnienia. Gdy więc np. pompa ma max. 70m podnoszenia to w teorii powinna dać na wyjściu ok 7BAR.

114
Moc max. [W]:
1500
Napięcie zasilania [V]:
230
Ilość stopni (wirników):
Ilość stopni (wirników) pompy wpływa na jej parametry podnoszenia (ciśnienia). Im więcej wirników, tym pompa ma większą wysokość podnoszenia co jest jednoznaczne z większym ciśnieniem.
18
Przyłącza
Rodzaj przyłącza (króćca) wyjściowego:
Gwint [cal]
Wymiar przyłącza wyj.:
5/4
Rodzaj gwintu wyj.:
W - wewnętrzny
Standard przyłącza silnik - pompa:
4" NEMA
Parametry elektryczne
Częstotliwość [HZ]:
50
Obroty [ilość/min]:
2860
Znamionowy prąd ciągły [A]:
10,6
Skrzynka rozruchowa w komplecie:

W skład skrzynki wchodzi:

  • wyłącznik zasilania
  • zabezpieczenie termiczne
  • kondensatora rozruchowy

Wymagana w przypadku zasilania napięciem 230V, gdy silnik nie ma wbudowanego kondensatora

Tak
Pojemność kondensatora [uF]:

Mikrofarad (μF, uF)  jest dziesiętnym ułamkiem farada — jednostki pochodnej pojemności w układzie SI.  Kondensator o pojemności jednego farada, w którym zmagazynowany jest ładunek 1 kulomba, ma pomiędzy biegunami różnicę potencjałów wynoszącą 1 V. Farad (F) jest jednostką pochodną pojemności w układzie SI. Kondensator o pojemności jednego farada, w którym zmagazynowany jest ładunek 1 kulomba, ma pomiędzy biegunami różnicę potencjałów wynoszącą 1 V.

50
Wyłącznik termiczny (nadprądowy) [A]:
13
Stopień ochrony:
IP68
Klasa izolacji silnika:
B
Przewód zasilający
Przewód zasilający w komplecie:
Tak
Długość przewodu [m]:
1,5
Zalety / Przeciwwskazania
Zastosowanie:
woda czysta
Dopuszczalna max. wielkość cząsteczek stałych [mm]:
2
Dopuszczalna niewielka ilość piasku w cieczy:
Tak
Temperatura cieczy max. [°C]:
+40
Ilość włączeń max. na godzinę:
20
Przepłwy chłodzący silnik min. [m/sek]:
0,08
Wykonanie materiałowe
Wirnik:
poliwęglan
Obudowa / korpus ssący pompy:
stal nierdzewna AISI 304
Obudowa / korpus silnika:
stal nierdzewna AISI 304

Gatunek 1.4301 - należy do jednego z najczęściej stosowanych spośród stali nierdzewnych (odpornych na korozję), gatunek ten potocznie określany jest także, jako stal „18/8”, „18/10”. Zawiera około 18% chromu i 8,0 - 10,5% niklu (tab. 1). Oznaczenie zgodne z normą PN-EN 10088 - X5CrNi18-10/1.4301, a oznaczenie amerykańskie według ASTM/AISI to 304.

Gatunek 1.4401 – to kolejny popularny gatunek austenitycznych stali nierdzewnych. Według normy PN-EN jest oznaczany, jako X5CrNiMo17-12-2/1.4401. Posiada stężenie chromu około 17% i 12% niklu i pod tym względem jest podobny do gatunku 1.4301, jednak dodatkowo zawiera od 2% do 2,5% Mo, który zwiększa odporność korozyjną. W normach amerykańskich ASTM/AISI gatunek o takim składzie chemicznym posiada oznaczenie 316.

Oba gatunki stali posiadają swoją niskowęglową odmianę. O tym samym składzie chemicznym lecz stężeniu węgla ograniczonym do 0,03%, stosowane na elementy spawane o większych grubościach ścianek (pow. 6mm). Dla gatunku 1.4301 (AISI 304) niskowęglowa odmiana to gatunek 1.4307 (AISI 304L), natomiast dla gatunku 1.4401 (AISI 316) niskowęglowa odmiana to 1.4404 (AISI 316L).

Dodatkowe wyposażenie i kompletność dostaw
Zawór zwrotny (wbudowany):

W przypadku klasycznych pomp głębinowych (które najczęściej mają fabrycznie wbudowany zawór zwrotny), sterowanych przy pomocy wyłącznika ciśnieniowego czy elektronicznego urządzenia typu falownik czy wyłącznik ciśnieniowy zintegrowany z zabezpieczeniem przed pracą na sucho (np. BRIO) zaleca się montaż dodatkowego zaworu zwrotnego (dostępny w naszej ofercie), który odciążając zawór wbudowany w pompie, odpowiednio zabezpieczy ją przed powrotem wody do studni, w czasie gdy pompa nie pracuje.

Pompy ze zintegrowanym układem elektronicznym np. Omnitron 5000 AUTOMAT, DIVERTRON, czy np. Multi IP itp. również mają wbudowany fabrycznie zawór zwrotny ale nie zaleca się montaż dodatkowego, który może nieco zaburzyć pracę układu elektronicznego pompy.

Tak
Wymiary i waga
Średnica [cal]:
4
Średnica [mm]:
95
Wysokość zestawu [mm]:
957
Wysokość hydrauliki [mm]:
555
Waga [kg]:
18,3
