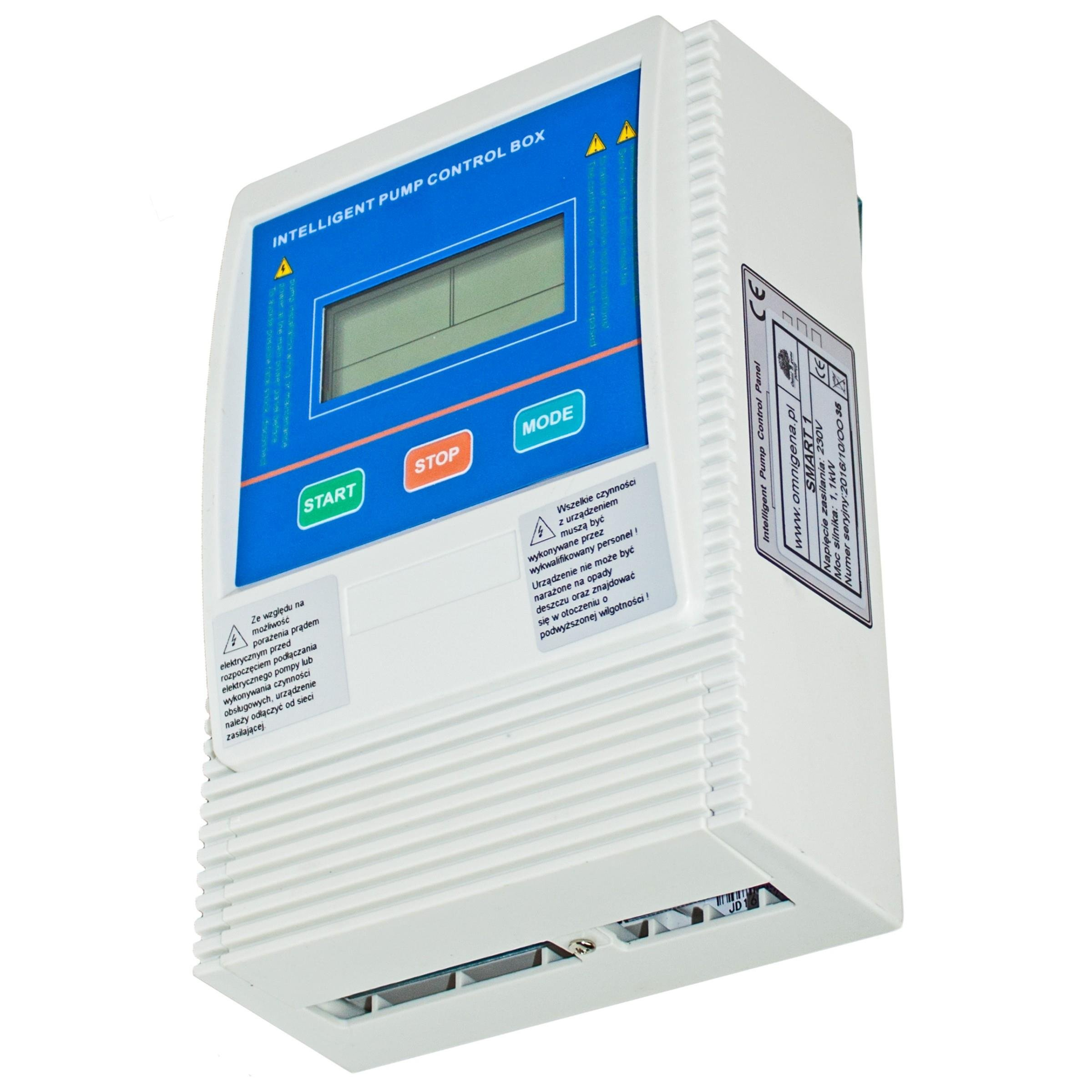

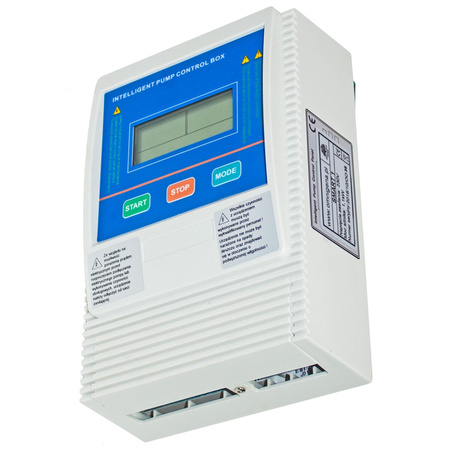

Sterownik silnika SMART1 0,75kW/230V Omnigena

Zastosowanie

Elektroniczne sterowanie i zabezpieczenie silnika pomp typu SMART 1 marki Omnigena jest intuicyjnym i przyjaznym w użyciu urządzeniem kontrolującym i zabezpieczającym silniki pomp głębinowych, zatapialnych jak również nawierzchniowych.

SMART steruje i całkowicie zabezpiecza pracę jednofazowych pomp głębinowych, zatapianych i powierzchniowych np. ssących-hydroforowych o napięciu 230V i mocy silnika 1,1kW.

Współpracuje z sondami poziomu cieczy (w zestawie), pływakami i wyłącznikami ciśnieniowymi.

Funkcje

• kontrola skonfigurowanej z urządzeniem SMART pompy przy równoczesnym zabezpieczeniu jej przed możliwymi negatywnymi następstwami zdarzeń takich jak: praca na sucho bez wody, przeciążenie silnika, zanik fazy, zbyt wysokie lub zbyt niskie napięcie
• automatyczne uruchamianie zatrzymanej pompy po jej awaryjnym wyłączeniu w wyniku wykrycia jednej z powyższych sytuacji awaryjnych
• informowanie użytkownika o sumarycznym czasie pracy
• sterowanie pracą poprzez kompatybilność z osprzętem kontrolującym pracę pompy (sondami/czujnikami poziomu płynu, sterowaniem pływakowym, wyłącznikiem ciśnieniowym)
• wielofunkcyjny wyświetlacz ciekłokrystaliczny informujący użytkownika o: aktualnym stanie pracy pompy, historii ostatnich pięciu awarii, aktualnej kalibracji i zmianie kalibracji kontrolera z pompą
• włączanie i wyłączanie pompy w zależności od zastosowania poprzez: kontrole poziomu wody w zbiorniku z którego pompujemy, kontrole poziomu wody w zbiorniku do którego pompujemy, kontrole wartości ciśnienia w zbiorniku do którego pompujemy
• posiada możliwość pracy w trybie manualnym lub automatycznym

Zabezpieczenia

• suchobieg kontrolowany i wykrywany za pomocą pomiarów elektrycznych silnika jak również za pomocą kompatybilnego osprzętu kontrolującego pracę pompy (sondy / czujniki poziomu płynu, sterowanie pływakowe, wyłącznik ciśnieniowy,
• ochrona przed przeciążeniem
• ochrona przed brakiem fazy (SMART 3 i SMART 3 PREMIUM)
• ochrona przed spadkiem napięcia
• ochrona przed skokiem napięcia
• ochrona przed zbyt wysokim napięciem
• ochrona przed zwarciem
• ochrona przed przepięciem

Wersja PREMIUM posiada rozbudowany wyświetlacz ciekłokrystaliczny wyświetlający dodatkowe parametry związane z pracą pompy takie jak:

• błąd połączenia sieciowego
• pompa wyłączona
• niskie ciśnienie, lub wyciek w rurociągu tłocznym lub w zbiorniku ciśnieniowym
• wysokie ciśnienie w rurociągu tłocznym lub w zbiorniku ciśnieniowym
• opcje związane z wykorzystaniem sond, wyłącznika pływkowego lub ciśnieniowego
• brak wody w źródle (studnia, zbiornik)
• przepełnione źródło (studnia, zbiornik)
• brak wody w zbiorniku do którego pompowana jest woda
• zbiornik przepełniony

Sterownik SMART 1 w wersji PREMIUM posiada także wbudowany port komunikacyjny RS485 co w przyszłości, pozwoli na programowanie urządzenia z poziomu komputera. Na tę chwilę oprogramowanie dedykowane jest w trakcie budowy.

W zestawie ze sterownikiem znajdują się 3 sondy z 5 metrowym przewodem. Zamiast sond można podłączyć wyłącznik pływakowy (brak w zestawie).
