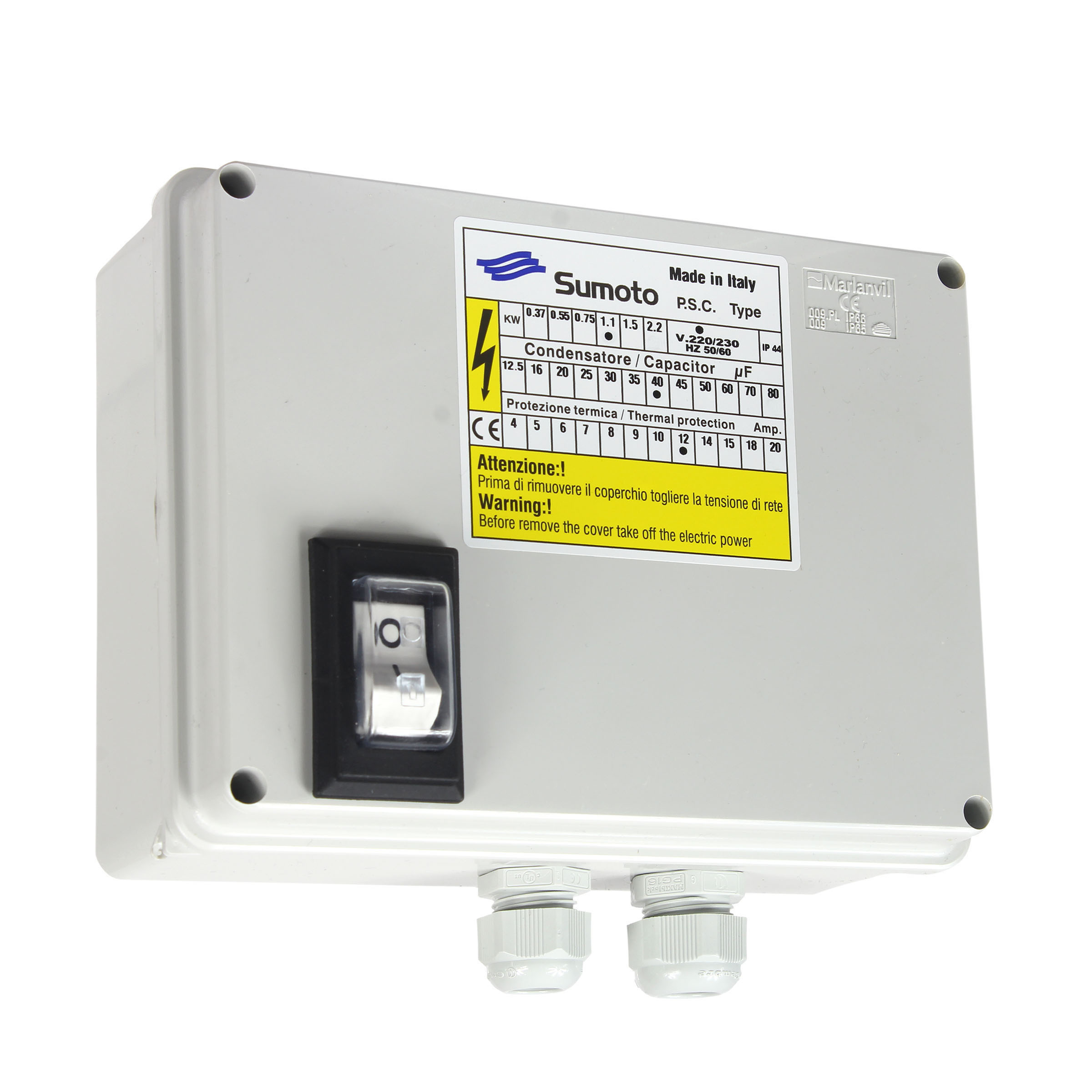

Skrzynka rozruchowa 1,1kW/230V (40uF, 12A) SUMOTO

To nieodłączny element każdego silnika jednofazowego pomp głębinowych. Wyjątkiem są pompy głębinowe, w którym kondensator rozruchowy jest wbudowany w silnik. Można to rozpoznać po ilości przewodów wychodzących z silnika, których w takim układzie są 3 (pompa jednofazowa 230V). Jeśli przewody są 4 (pompa jednofazowa 230V), oznacza to, że powinien być zastosowany kondensator rozruchowy zewnętrzny, właśnie w skrzynce rozruchowej.

W skład kompletnej skrzynki rozruchowej wchodzi:

• wyłącznik termiczny (wyłącznik nadprądowy)
• kondensator rozruchowy
• włącznik zasilania
• listwa elektryczna połączeniowa, przewody
• obudowa

Skrzynka jest uniwersalna i pasuje do pomp głębinowych różnych producentów. Należy jednak zwrócić uwagę na dwa parametry: wartość A dotychczasowego wyłącznika termicznego oraz wartość nF kondensatora rozruchowego. Max. różnica w wartości kondensatora to ok +/- 5%.

Dokładne parametry opisywanej skrzynki podane są w zakładce "parametry techniczne".

Skrzynki rozruchowe są również stosowane pompach jednofazowych 230V w nieco innej postaci np. pompy zatapialne, najczęściej mają wbudowany kondensator w silnik a wyłącznik termiczny jest dołączony na kablu zasilającym w postaci małej puszeczki. W przypadku pomp powierzchniowych (ssąco-tłoczących), skrzynka ma postać puszki zamontowanej na stałe do konstrukcji pompy i silnika.
