Pompa głębinowa ST-5514 + silnik 2,2kW/230V Sumoto + skrzynka rozruchowa - Zestaw

Numer systemowy: 11501
Producent: Stairs Pumps
Numer systemowy: 11501
3 013,26 zł brutto
/ szt.
Produkt w bardzo dużej ilości
Dostępny na zamówienie
Wydajność max. [m³/h]: 15
Wysokość podnoszenia max. [m]: 83
Napięcie zasilania [V]: 230
Moc max. [W]: 2200
Średnica [cal]: 4

W zestawie

Zobacz wszystkie produkty w zestawie

Łatwy zwrot towaru

Kupuj i sprawdź spokojnie w domu. W ciągu 14 dni możesz odstąpić od umowy bez podania przyczyny.
Pokaż szczegóły
14 dni na odstąpienie od umowy
Najważniejsza jest Twoja satysfakcja z zakupów. Zamówione u nas produkty możesz zwrócić w ciągu 14 dni bez podania przyczyny.
Bez stresu i obaw
Dzięki integracji naszego sklepu z tanimi zwrotami Poczty Polskiej kupujesz bez stresu i obaw, że zwrot zakupionego towaru będzie problematyczny.
Prosty kreator zwrotów
Wszystkie zwroty w naszym sklepie obsługiwane są przez prosty kreator zwrotów, który daje możliwość odesłania do nas paczki zwrotnej.

Dane produktu

Opis

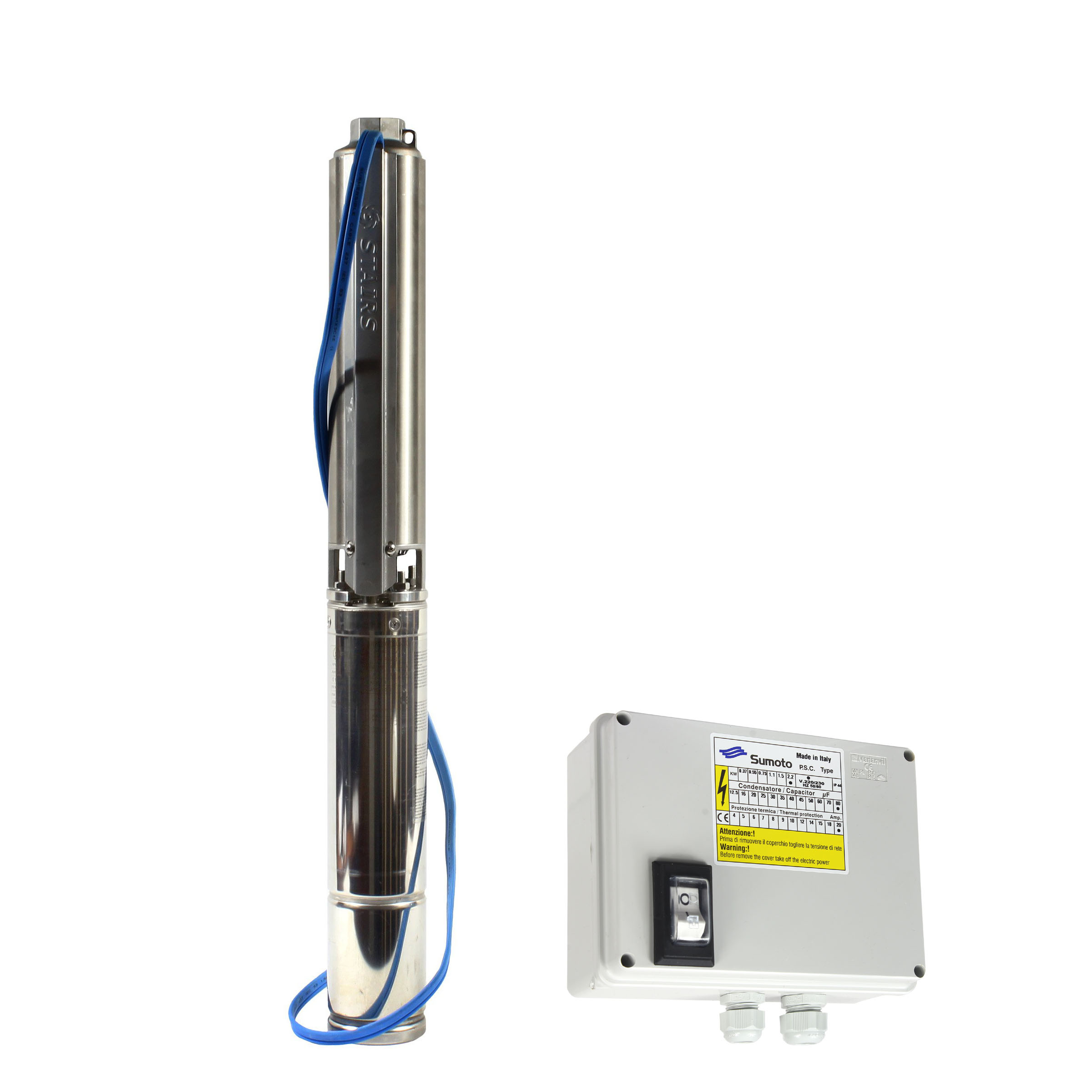

Gotowy do uruchomienia zestaw głębinowy na który składa się:

  • Pompa głębinowa ST-5514 2,2kW (hydraulika) Stairs,
  • Silnik 4" 2,2kW/400V SUMOTO.



Pompa głębinowa ST-5514 2,2kW (hydraulika) Stairs:

Pompy głębinowe ST producenta STAIRS zostały zaprojektowane i są produkowane z wysokiej jakości materiałów tak, aby zapewnić wiele lat bezawaryjnej pracy.

Pompy są zbudowane z tzw. pływających wirników, co zmniejsza wymagania potrzebne do startu momentu obrotowego oraz przede wszystkim zwiększa odporność na zawarty w wodzie piasek.



Zastosowanie

  • Dostarczanie wody użytkowej ze studni głębinowych i kopanych do domów prywatnych, działek, zakładów przemysłowych, gospodarstw rolniczych oraz wszędzie tam gdzie potrzebna jest gwarancja nieprzerwanego zaopatrzenia w wodę
  • Wodociągi miejskie i przemysłowe
  • Instalacje nawadniające uprawy
  • Systemy gaśnicze
  • Podnoszenie ciśnienia wody w wysokościowcach


Warunki pracy

  • Temperatura wody do 35oC
  • Możliwa zawartość piasku: do 50g/m3
  • Przeznaczona do pracy ciągłej
  • Wysoka sprawność hydrauliczna


Budowa

  • Koncepcja pływających wirników - wykonane z norylu (w serii pomp SP wirniki ze stali nierdzewnej AISI 304)
  • Obudowa i wał - stal nierdzewna AISI 304
  • Wbudowany zawór zwrotny ze stali nierdzewnej AISI 304
  • Średnica pompy 4" (ok. 98mm ze śrubami i mocowaniem kabla)

 Na podstawie audytu Departamentu Kontroli Jakości stwierdzono, że norma jakości produktu jest zgodna z IS



Silnik OPM 300 4" 2,2kW/230V Sumoto

Silniki Sumoto to wysokiej jakości jednostki napędzające pompy głębinowe. Nie bez powodu są bardzo często wybierane przez przez producentów do zastosowania w swoich pompach głębinowych.

Posiadają standardowe przyłącze NEMA, dzięki któremu możliwe jest połączenie ich z większością hydraulik pomp głębinowych dostępnych na rynku. W silniku wykorzystano nietoksyczny olej, który gwarantuję stabilną jego pracę oraz możliwość zastosowania w zaopatrywaniu w wodę domów jednorodzinnych czy budynków mieszkalnych.

Wał silnika oraz pokrywa dolna wykonane są ze stali nierdzewnej, pokrywa górna niklowanym żeliwem, natomiast uszczelnienia ceramiczne lub grafitowe. Zastosowane materiały sprawiają, że silnik może służyć długie lata bez obawy o jego wcześniejszą usterkę.



Skrzynka rozruchowa 2,2kW/3PH/230V (80nF, 20A)

Skrzynka rozruchowa silnika jednofazowego o napięciu zasilania 230V.

To nieodłączny element każdego silnika jednofazowego pomp głębinowych. Wyjątkiem są pompy głębinowe, w którym kondensator rozruchowy jest wbudowany w silnik. Można to rozpoznać po ilości przewodów wychodzących z silnika, których w takim układzie są 3 (pompa jednofazowa 230V). Jeśli przewody są 4 (pompa jednofazowa 230V), oznacza to, że powinien być zastosowany kondensator rozruchowy zewnętrzny, właśnie w skrzynce rozruchowej.



W skład kompletnej skrzynki rozruchowej wchodzi:

  • wyłącznik termiczny (wyłącznik nadprądowy)
  • kondensator rozruchowy
  • włącznik zasilania
  • listwa elektryczna połączeniowa, przewody
  • obudowa



Skrzynka jest uniwersalna i pasuje do pomp głębinowych różnych producentów. Należy jednak zwrócić uwagę na dwa parametry: wartość A dotychczasowego wyłącznika termicznego oraz wartość nF kondensatora rozruchowego. Max. różnica w wartości kondensatora to ok +/- 5%.

Dokładne parametry opisywanej skrzynki podane są w zakładce "parametry techniczne".



Skrzynki rozruchowe są również stosowane pompach jednofazowych 230V w nieco innej postaci np. pompy zatapialne, najczęściej mają wbudowany kondensator w silnik a wyłącznik termiczny jest dołączony na kablu zasilającym w postaci małej puszeczki. W przypadku pomp powierzchniowych (ssąco-tłoczących), skrzynka ma postać puszki zamontowanej na stałe do konstrukcji pompy i silnika.

Napięcie zasilania [V]: 230
Parametry techniczne
Parametry podstawowe
Docelowe miejsce pracy:
Studnia kopana (cembrowana)
Studnia głębinowa (odwiert)
Otwarty zbiornik wodny
Wydajność max. [m³/h]:

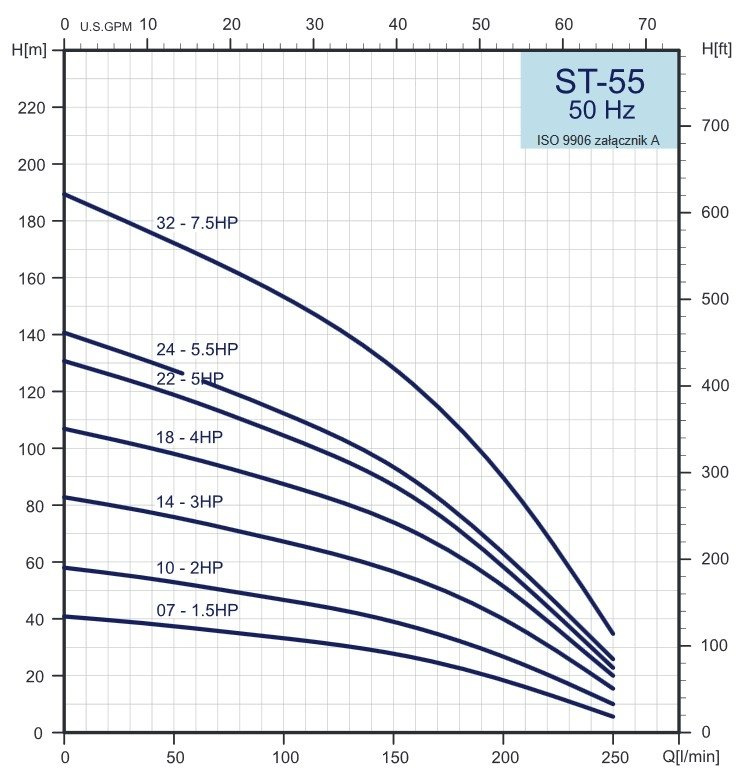

Wydajność maksymalna Q max. - najwyższy możliwy przepływ cieczy przez pompę, przy najmniejszej możliwej wysokości podnoszenia H min.

Aby właściwie dobrać pompę, należy wyznaczyć docelowy "punkt pracy" (wymagana wydajność i ciśnienie), uwzględniając wszystkie możliwe straty m.in. odległość pompowania, wysokość podnoszenia, przekroje rur itd.
15
Wysokość podnoszenia max. [m]:

Wysokość podnoszenia H max. - najwyższa możliwa wysokość tłoczenia cieczy, przy najmniejszej możliwej wydajności Q min.

Znając wysokość podnoszenia możemy w łatwy sposób określić maksymalne ciśnienie pompy. Wysokość  podnoszenia 10m, to odpowiednik ok 1BAR ciśnienia. Gdy więc np. pompa ma max. 70m podnoszenia to w teorii powinna dać na wyjściu ok 7BAR.

83
Napięcie zasilania [V]:
230
Moc max. [W]:
2200
Ilość stopni (wirników):
Ilość stopni (wirników) pompy wpływa na jej parametry podnoszenia (ciśnienia). Im więcej wirników, tym pompa ma większą wysokość podnoszenia co jest jednoznaczne z większym ciśnieniem.
14
Przyłącza
Rodzaj przyłącza (króćca) wyjściowego:
Gwint [cal]
Wymiar przyłącza wyj.:
2
Rodzaj gwintu wyj.:
W - wewnętrzny
Parametry elektryczne
Silnik w komplecie:
Tak
Obroty [ilość/min]:
2820
Skrzynka rozruchowa w komplecie:

W skład skrzynki wchodzi:

  • wyłącznik zasilania
  • zabezpieczenie termiczne
  • kondensatora rozruchowy

Wymagana w przypadku zasilania napięciem 230V, gdy silnik nie ma wbudowanego kondensatora

Tak
Znamionowy prąd ciągły [A]:
5,8
Stopień ochrony:
IP68
Klasa izolacji silnika:
F
Przewód zasilający
Przewód zasilający w komplecie:
Tak
Długość przewodu [m]:
2,4
Ilość żył wychodzących z silnika:
4
Zalety / Przeciwwskazania
Zastosowanie:
woda czysta
Temperatura cieczy max. [°C]:
+35
Wykonanie materiałowe
Wirnik:
noryl
Obudowa / korpus ssący pompy:
stal nierdzewna AISI 304

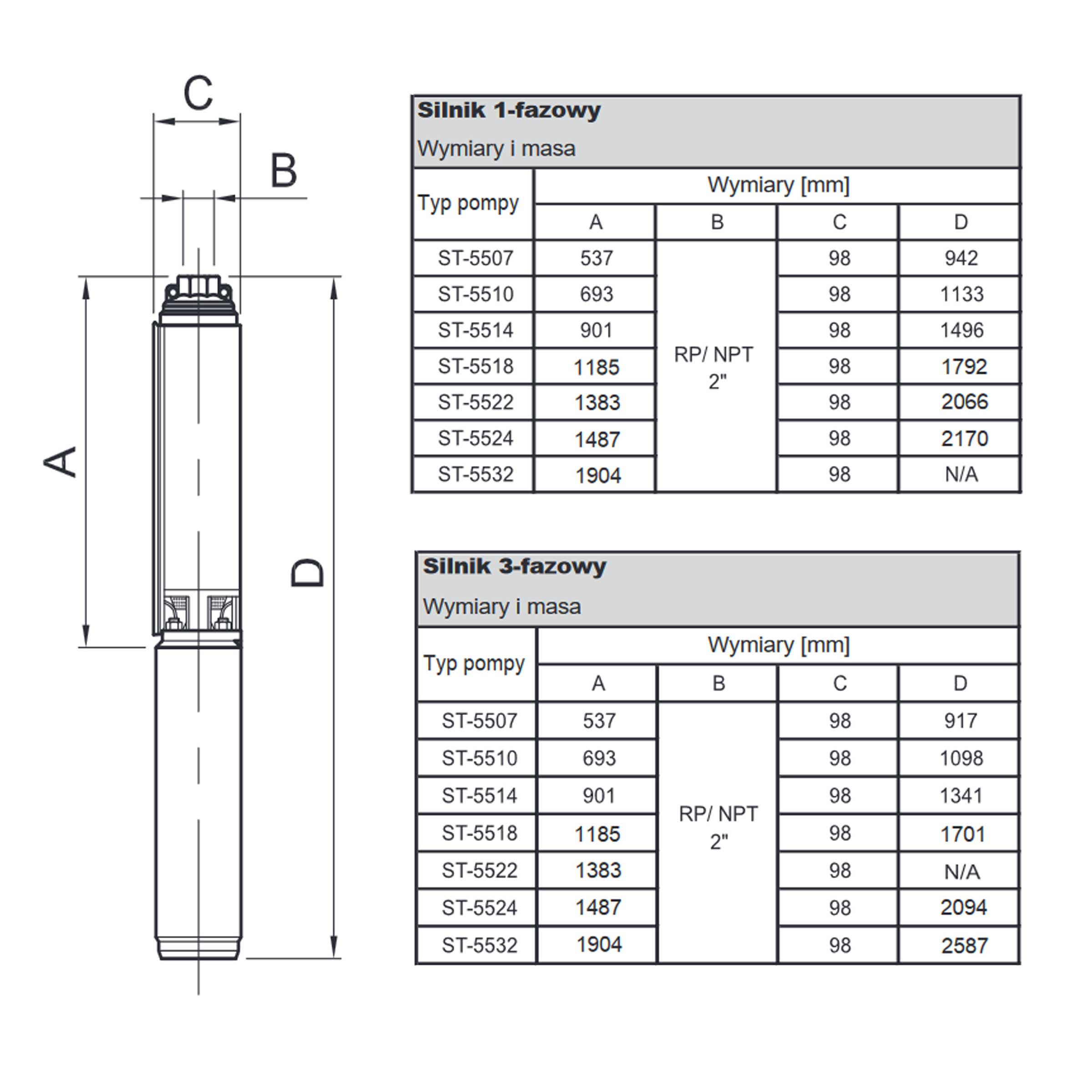

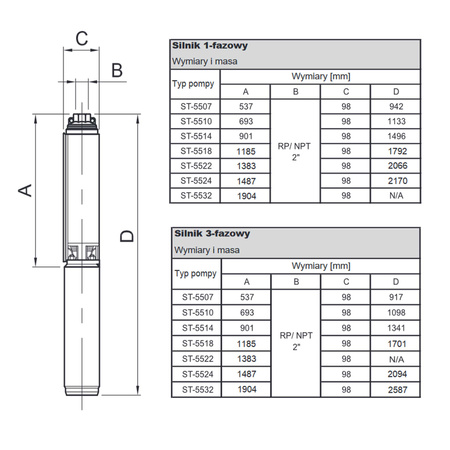

Wymiary i waga
Średnica [cal]:
4
Średnica [mm]:
98
Wysokość hydrauliki [mm]:
901
Wysokość zestawu [mm]:
1243
Waga [kg]:
21
