Gotowy do uruchomienia zestaw głębinowy na który składa się:
- Pompa głębinowa ST-3520 2,2kW (hydraulika) Stairs,
- Sterownik pompy SWITCHMATIC 2T 400V - elektroniczny wyłącznik ciśnieniowy z kompletem zabezpieczeń.
Pompa głębinowa ST-3520 2,2kW (hydraulika) Stairs:
Pompy głębinowe ST producenta STAIRS zostały zaprojektowane i są produkowane z wysokiej jakości materiałów tak, aby zapewnić wiele lat bezawaryjnej pracy.
Pompy są zbudowane z tzw. pływających wirników, co zmniejsza wymagania potrzebne do startu momentu obrotowego oraz przede wszystkim zwiększa odporność na zawarty w wodzie piasek.
Zastosowanie
- Dostarczanie wody użytkowej ze studni głębinowych i kopanych do domów prywatnych, działek, zakładów przemysłowych, gospodarstw rolniczych oraz wszędzie tam gdzie potrzebna jest gwarancja nieprzerwanego zaopatrzenia w wodę
- Wodociągi miejskie i przemysłowe
- Instalacje nawadniające uprawy
- Systemy gaśnicze
- Podnoszenie ciśnienia wody w wysokościowcach
Warunki pracy
- Temperatura wody do 35oC
- Możliwa zawartość piasku: do 50g/m3
- Przeznaczona do pracy ciągłej
- Wysoka sprawność hydrauliczna
Budowa
- Koncepcja pływających wirników - wykonane z norylu (w serii pomp SP wirniki ze stali nierdzewnej AISI 304)
- Obudowa i wał - stal nierdzewna AISI 304
- Wbudowany zawór zwrotny ze stali nierdzewnej AISI 304
- Średnica pompy 4" (ok. 98mm ze śrubami i mocowaniem kabla)
Na podstawie audytu Departamentu Kontroli Jakości stwierdzono, że norma jakości produktu jest zgodna z IS
Silnik 4" 4PD/3 3.0HP 2,2kW/3x400V Pedrollo
Silnik 4" 4PD/3 3.0HP 2,2kW/3x400V Pedrollo jest fabrycznie napełniony nietoksycznym olejem do użytku z żywnością, przezwajalny.
Z tym silnikiem dodatkowo można zamówić anodę traconą: wykonana ze specjalnego stopu bez cynku i aluminium i kadmu, odpowiedni do kontaktu z wodą pitną.
Można ją łatwo przymocować do dolnej krawędzi silników 4PD, aby chronić je przed korozją w obecności nieregularnych prądów lub szczególnie agresywnych wód, znacznie zwiększając żywotność elementów silnika.
![Napięcie zasilania [V]: 400](/data/include/cms/ikony-projector/400v.png "Napięcie zasilania [V]: 400")
Parametry podstawowe | |
| Docelowe miejsce pracy: | Studnia kopana (cembrowana) Studnia głębinowa (odwiert) Otwarty zbiornik wodny |

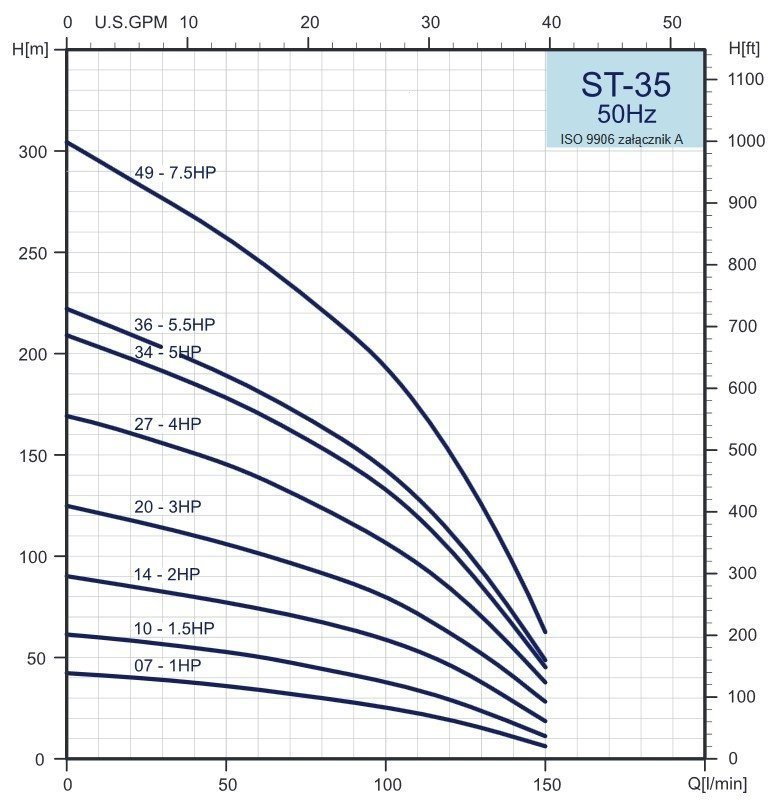

Wydajność max. [m³/h]: Wydajność maksymalna Q max. - najwyższy możliwy przepływ cieczy przez pompę, przy najmniejszej możliwej wysokości podnoszenia H min. Aby właściwie dobrać pompę, należy wyznaczyć docelowy "punkt pracy" (wymagana wydajność i ciśnienie), uwzględniając wszystkie możliwe straty m.in. odległość pompowania, wysokość podnoszenia, przekroje rur itd. | 9 |
| Wysokość podnoszenia max. [m]: Wysokość podnoszenia H max. - najwyższa możliwa wysokość tłoczenia cieczy, przy najmniejszej możliwej wydajności Q min. Znając wysokość podnoszenia możemy w łatwy sposób określić maksymalne ciśnienie pompy. Wysokość podnoszenia 10m, to odpowiednik ok 1BAR ciśnienia. Gdy więc np. pompa ma max. 70m podnoszenia to w teorii powinna dać na wyjściu ok 7BAR. | 125 |
| Napięcie zasilania [V]: | 400 |
| Moc max. [W]: | 2200 |
| Ilość stopni (wirników): Ilość stopni (wirników) pompy wpływa na jej parametry podnoszenia (ciśnienia). Im więcej wirników, tym pompa ma większą wysokość podnoszenia co jest jednoznaczne z większym ciśnieniem. | 20 |
Przyłącza | |
| Rodzaj przyłącza (króćca) wyjściowego: | Gwint [cal] |
| Wymiar przyłącza wyj.: | 2 |
| Rodzaj gwintu wyj.: | W - wewnętrzny |
Parametry elektryczne | |
| Silnik w komplecie: | Tak |
| Obroty [ilość/min]: | 2820 |
| Znamionowy prąd ciągły [A]: | 6,5 |
| Stopień ochrony: | IP68 |
| Klasa izolacji silnika: | F |
Przewód zasilający | |
| Przewód zasilający w komplecie: | Tak |
| Długość przewodu [m]: | 2,4 |
| Ilość żył wychodzących z silnika: | 4 |
Zalety / Przeciwwskazania | |
| Zastosowanie: | woda czysta |
| Temperatura cieczy max. [°C]: | +35 |
Wykonanie materiałowe | |
| Wirnik: | noryl |
| Obudowa / korpus ssący pompy: | stal nierdzewna AISI 304 |
| Obudowa / korpus silnika: | stal nierdzewna AISI 304  Gatunek 1.4301 - należy do jednego z najczęściej stosowanych spośród stali nierdzewnych (odpornych na korozję), gatunek ten potocznie określany jest także, jako stal „18/8”, „18/10”. Zawiera około 18% chromu i 8,0 - 10,5% niklu (tab. 1). Oznaczenie zgodne z normą PN-EN 10088 - X5CrNi18-10/1.4301, a oznaczenie amerykańskie według ASTM/AISI to 304. Gatunek 1.4401 – to kolejny popularny gatunek austenitycznych stali nierdzewnych. Według normy PN-EN jest oznaczany, jako X5CrNiMo17-12-2/1.4401. Posiada stężenie chromu około 17% i 12% niklu i pod tym względem jest podobny do gatunku 1.4301, jednak dodatkowo zawiera od 2% do 2,5% Mo, który zwiększa odporność korozyjną. W normach amerykańskich ASTM/AISI gatunek o takim składzie chemicznym posiada oznaczenie 316. Oba gatunki stali posiadają swoją niskowęglową odmianę. O tym samym składzie chemicznym lecz stężeniu węgla ograniczonym do 0,03%, stosowane na elementy spawane o większych grubościach ścianek (pow. 6mm). Dla gatunku 1.4301 (AISI 304) niskowęglowa odmiana to gatunek 1.4307 (AISI 304L), natomiast dla gatunku 1.4401 (AISI 316) niskowęglowa odmiana to 1.4404 (AISI 316L). |
| Wał silnika: | stal nierdzewna DUPLEX |

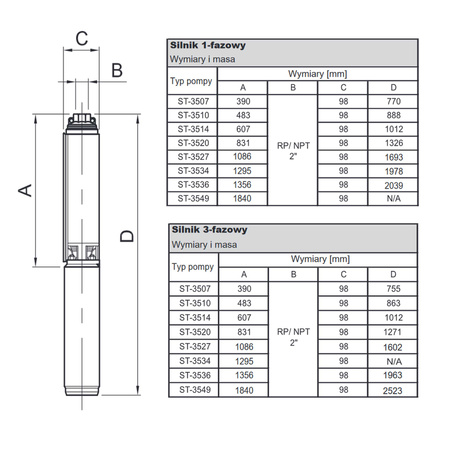

Wymiary i waga | |
| Średnica [cal]: | 4 |
| Średnica [mm]: | 98 |
| Wysokość hydrauliki [mm]: | 831 |
| Wysokość zestawu [mm]: | 1243 |
| Waga [kg]: | 20 |
