Dane produktu

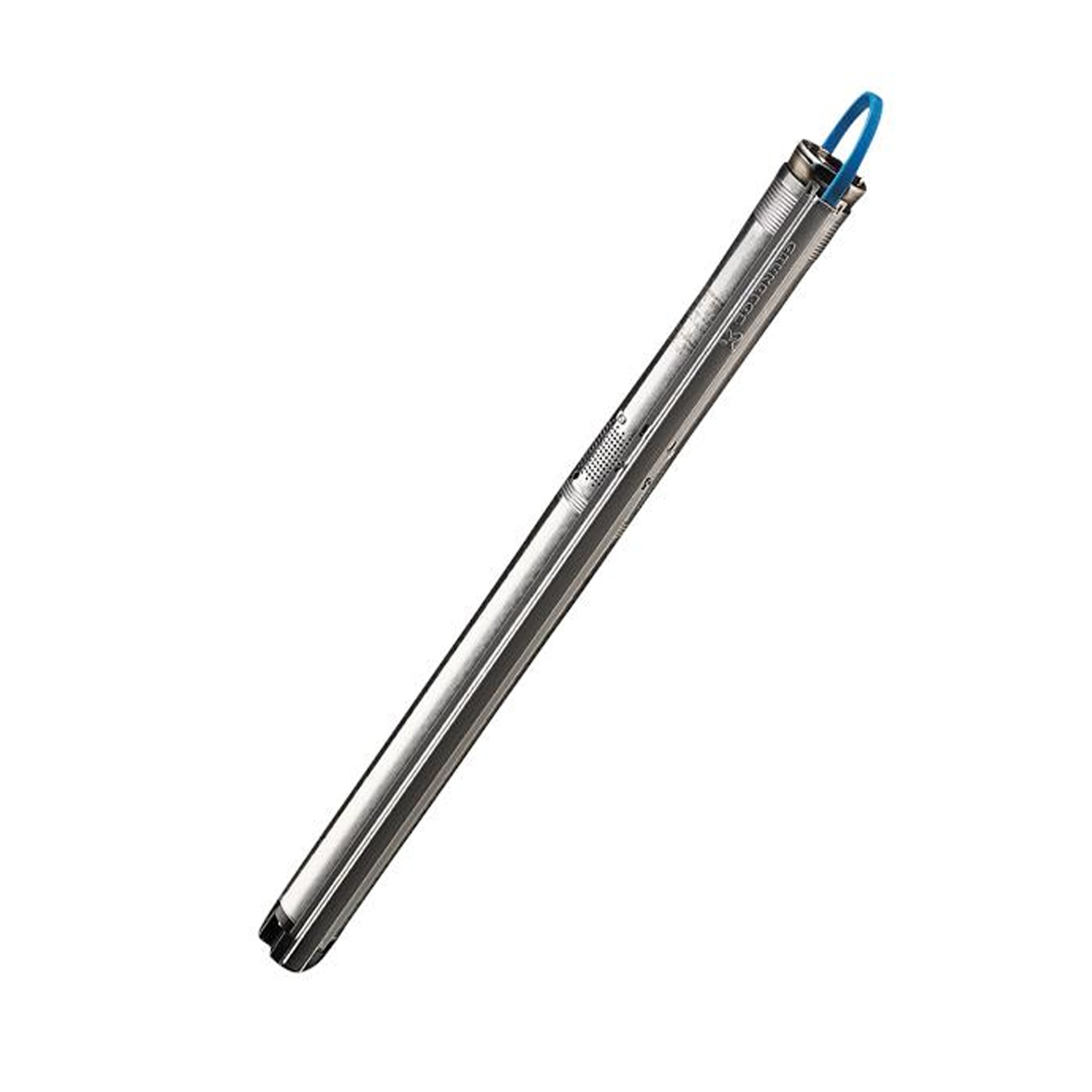

SQ to kompaktowa, wielostopniowa pompa odśrodkowa o średnicy 3", którą można montować w wywierconych otworach o średnicy nie mniejszej niż średnica samej pompy. Posiadając wbudowany układ elektroniczny, pompy SQ są bardzo łatwe do zamontowania i obsługi. Gwarantują one niezawodne zaopatrzenie w wodę w każdym czasie.
Gdy pompa SQ jest podłączona do panelu sterującej Grundfos CU 301, umożliwia on dostarczanie wody pod stałym ciśnieniem.
Zastosowania
- Pompy SQ/SQE nadają się zarówno do pracy ciągłej, jak i przerywanej w różnorodnych zastosowaniach:
- Zaopatrzenie w wodę gruntową - domy prywatne, małe instalacje wodociągowe i nawadniające
- Transport cieczy w zbiornikach
- Podnoszenie ciśnienia
- Zastosowania środowiskowe – pompowanie oczyszczające lub próbkowanie
- Garaże i stacje benzynowe
Cechy i zalety
- Zabezpieczenie przed suchobiegiem
- Silnik z magnesem trwałym o wysokiej sprawności
- Odporność na zużycie dzięki pływającym wirnikom
- Zabezpieczenie przed wyporem hydrostatycznym
- Wysoka prędkość przepływu
- Płynny rozruch zmniejsza zużycie silnika
- Zabezpieczenie nad i podnapięciowe
- Zabezpieczenie przeciążeniowe
- Zabezpieczenie przed przegrzaniem
![Napięcie zasilania [V]: 230](/data/include/cms/ikony-projector/230v.png "Napięcie zasilania [V]: 230")
Parametry podstawowe | |
| Najważniejsze cechy: | wbudowana ochrona przed pracą na sucho |
| Docelowe miejsce pracy: | Studnia kopana (cembrowana) Otwarty zbiornik wodny Studnia głębinowa (odwiert) |

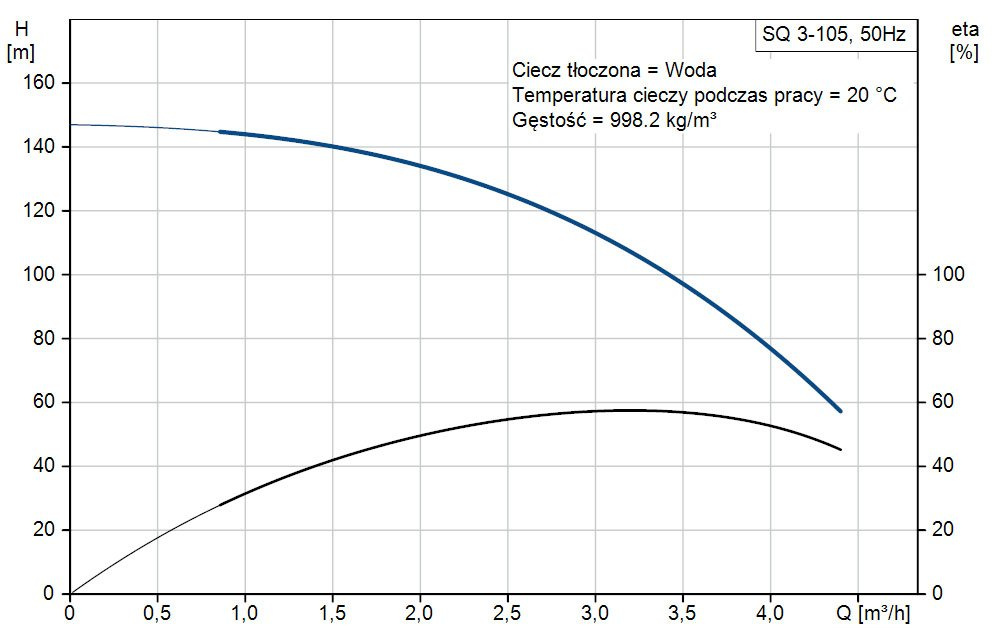

Wysokość podnoszenia max. [m]: Wysokość podnoszenia H max. - najwyższa możliwa wysokość tłoczenia cieczy, przy najmniejszej możliwej wydajności Q min. Znając wysokość podnoszenia możemy w łatwy sposób określić maksymalne ciśnienie pompy. Wysokość podnoszenia 10m, to odpowiednik ok 1BAR ciśnienia. Gdy więc np. pompa ma max. 70m podnoszenia to w teorii powinna dać na wyjściu ok 7BAR. | 140 |
| Wydajność max. [m³/h]: Wydajność maksymalna Q max. - najwyższy możliwy przepływ cieczy przez pompę, przy najmniejszej możliwej wysokości podnoszenia H min. Aby właściwie dobrać pompę, należy wyznaczyć docelowy "punkt pracy" (wymagana wydajność i ciśnienie), uwzględniając wszystkie możliwe straty m.in. odległość pompowania, wysokość podnoszenia, przekroje rur itd. | 4,3 |
| Moc max. [W]: | 1500 |
| Napięcie zasilania [V]: | 230 |
| Ilość stopni (wirników): Ilość stopni (wirników) pompy wpływa na jej parametry podnoszenia (ciśnienia). Im więcej wirników, tym pompa ma większą wysokość podnoszenia co jest jednoznaczne z większym ciśnieniem. | 8 |
Przyłącza | |
| Rodzaj przyłącza (króćca) wyjściowego: | Gwint [cal] |
| Wymiar przyłącza wyj.: | 5/4 |
| Rodzaj gwintu wyj.: | W - wewnętrzny |
Parametry elektryczne | |
| Silnik w komplecie: | Tak |
| Obroty [ilość/min]: | 10700 |
| Znamionowy prąd ciągły [A]: | 12,3 |
| Kondensator wbudowany w silnik : Każdy silnik 1-fazowy o napięciu zasilania 230V, wymaga do pracy kondensatora rozruchowego. Najczęściej stosowane rozwiązania to:
lub
| Tak |
| Dodatkowe zabezpieczenie termiczne (wyłącznik termiczny): Występuje w postaci wyłącznika termicznego (nadprądowego) z wymiennym bezpiecznikiem, najczęściej jako mała puszka bezpośrednio na przewodzie elektrycznym lub jako integralna część skrzynki rozruchowej. | Tak |
| Stopień ochrony: | IP68 |
| Klasa izolacji silnika: | F |
Przewód zasilający | |
| Przewód zasilający w komplecie: | Tak |
| Długość przewodu [m]: | 1,5 |
| Ilość żył wychodzących z silnika: | 3 |
Zabezpieczenie przed pracą na sucho | |
| Zabezp. przed pracą na sucho - przeciążeniowe / przepływowe / ciśnieniowe: | Tak |
Zalety / Przeciwwskazania | |
| Zastosowanie: | woda czysta |
| Max. zanurzenie pompy poniżej lustra [m]: Maksymalna głębokość na jakiej może być zamontowana pompa poniżej lustra wody. Praca na większej głębokości może doprowadzić do uszkodzenia pompy. | 150 |
| Temperatura cieczy max. [°C]: | 35 |
Wykonanie materiałowe | |
| Obudowa / korpus pompy: | poliamid / stal nierdzewna |
| Obudowa / korpus silnika: | stal nierdzewna AISI 304  Gatunek 1.4301 - należy do jednego z najczęściej stosowanych spośród stali nierdzewnych (odpornych na korozję), gatunek ten potocznie określany jest także, jako stal „18/8”, „18/10”. Zawiera około 18% chromu i 8,0 - 10,5% niklu (tab. 1). Oznaczenie zgodne z normą PN-EN 10088 - X5CrNi18-10/1.4301, a oznaczenie amerykańskie według ASTM/AISI to 304. Gatunek 1.4401 – to kolejny popularny gatunek austenitycznych stali nierdzewnych. Według normy PN-EN jest oznaczany, jako X5CrNiMo17-12-2/1.4401. Posiada stężenie chromu około 17% i 12% niklu i pod tym względem jest podobny do gatunku 1.4301, jednak dodatkowo zawiera od 2% do 2,5% Mo, który zwiększa odporność korozyjną. W normach amerykańskich ASTM/AISI gatunek o takim składzie chemicznym posiada oznaczenie 316. Oba gatunki stali posiadają swoją niskowęglową odmianę. O tym samym składzie chemicznym lecz stężeniu węgla ograniczonym do 0,03%, stosowane na elementy spawane o większych grubościach ścianek (pow. 6mm). Dla gatunku 1.4301 (AISI 304) niskowęglowa odmiana to gatunek 1.4307 (AISI 304L), natomiast dla gatunku 1.4401 (AISI 316) niskowęglowa odmiana to 1.4404 (AISI 316L). |
| Wirnik: | poliamid |
Wymiary i waga | |
| Średnica [cal]: | 3 |
| Średnica [mm]: | 75 |
| Waga [kg]: | 7 |
